雪铁龙Saxo16V四缸进气歧管总成

　　这套进气歧管结构面向小排量高性能自然吸气四缸机型的换装改装场景，对应雪铁龙Saxo 16V这类高转小型掀背车的动力升级需求，核心作用是把四组独立节气门输出的进气均匀分配至各缸进气道，同时集成曲轴箱通风、制动助力真空取气的外接通路，替代原厂塑料歧管在改装大流量化油器/独立节气门组时的适配缺口。

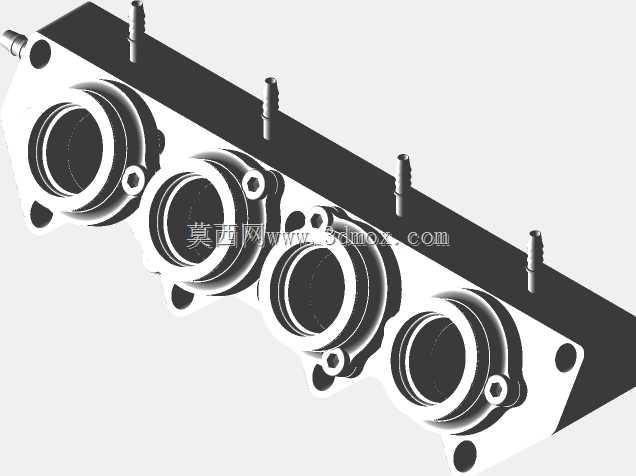

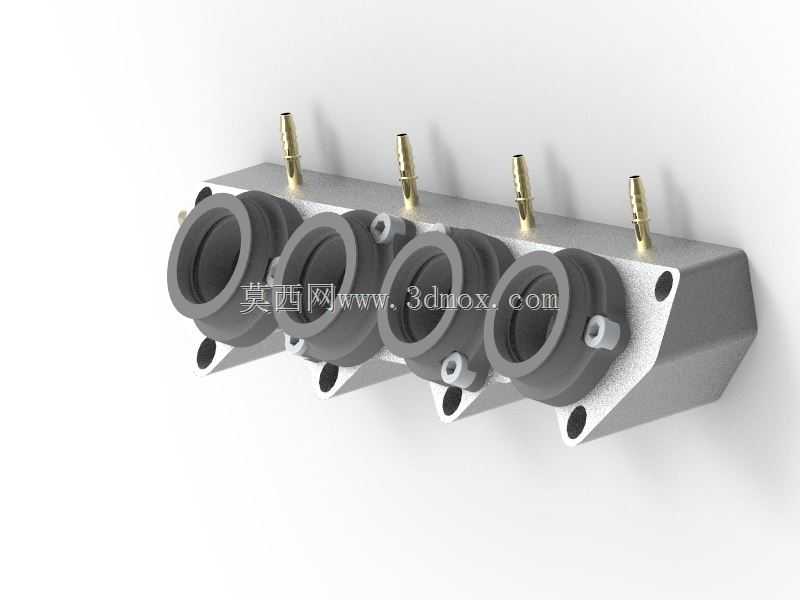

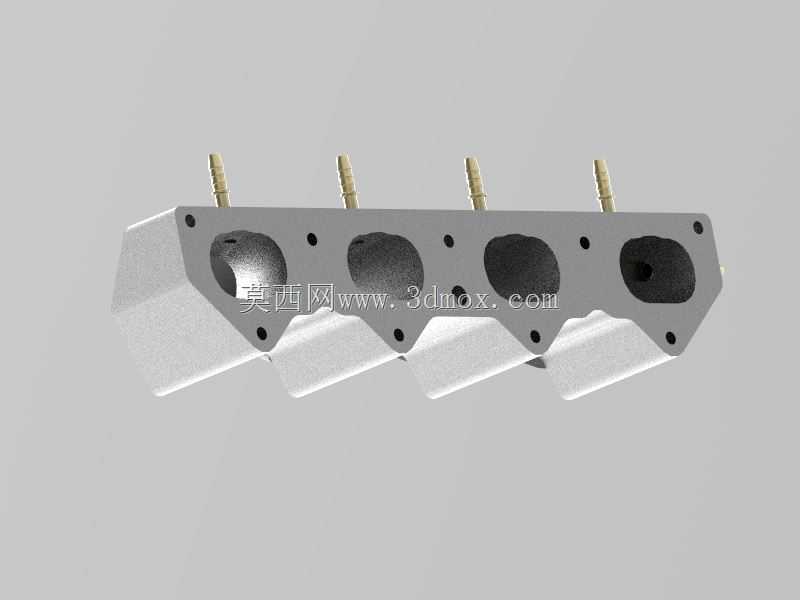

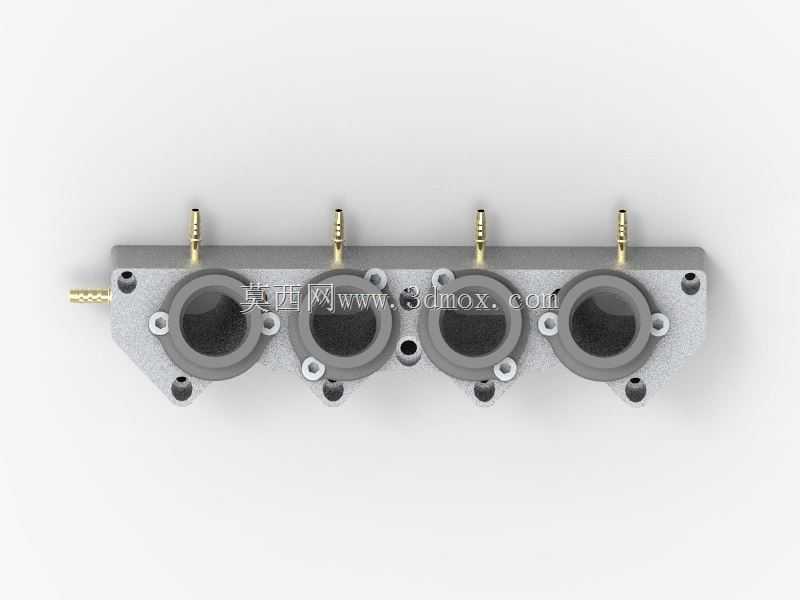

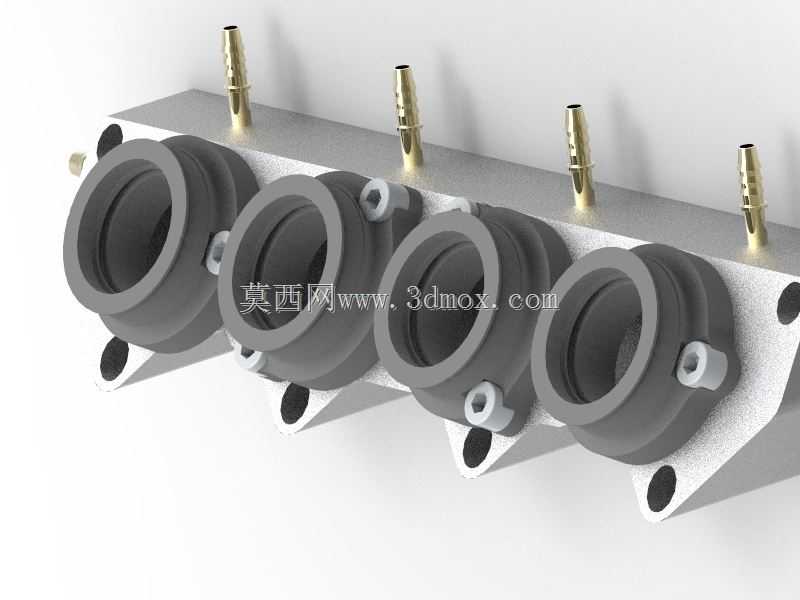

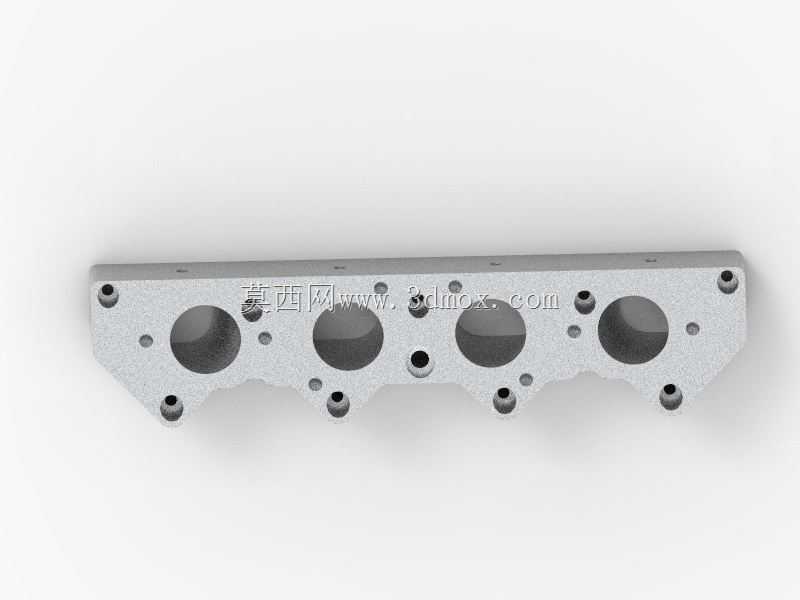

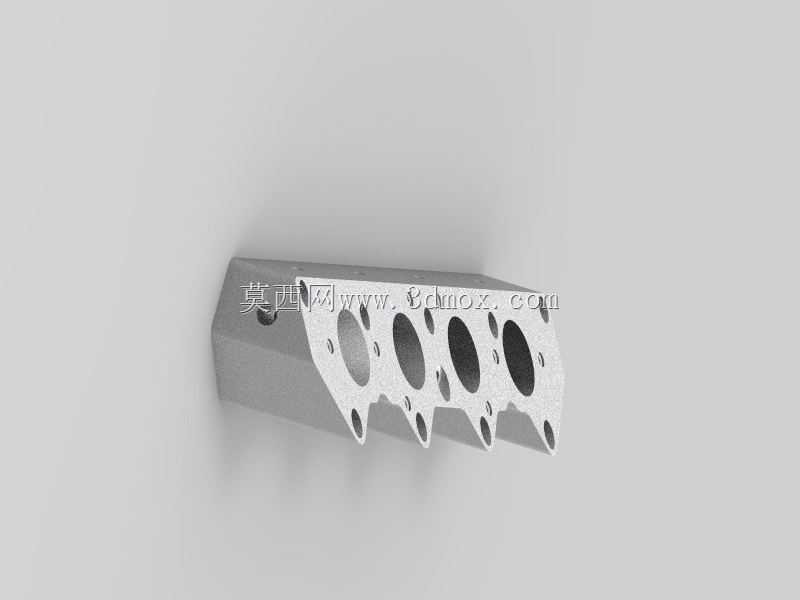

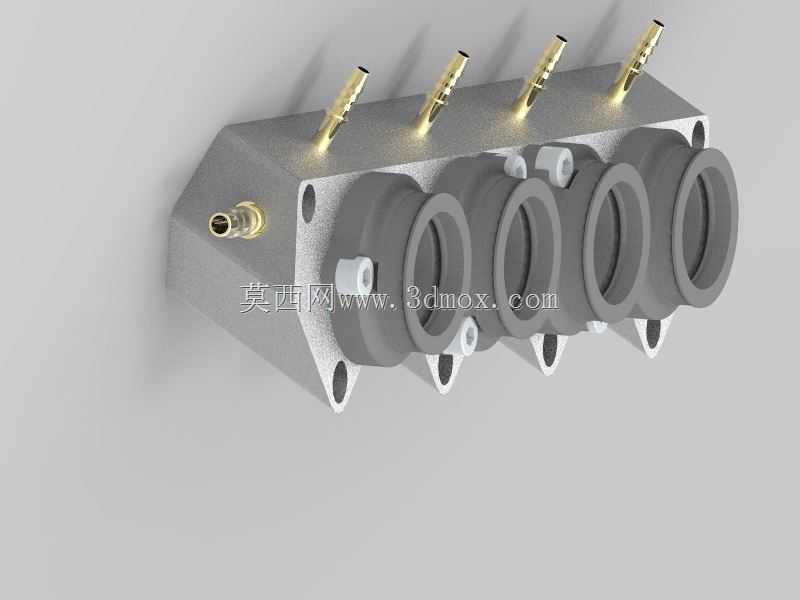

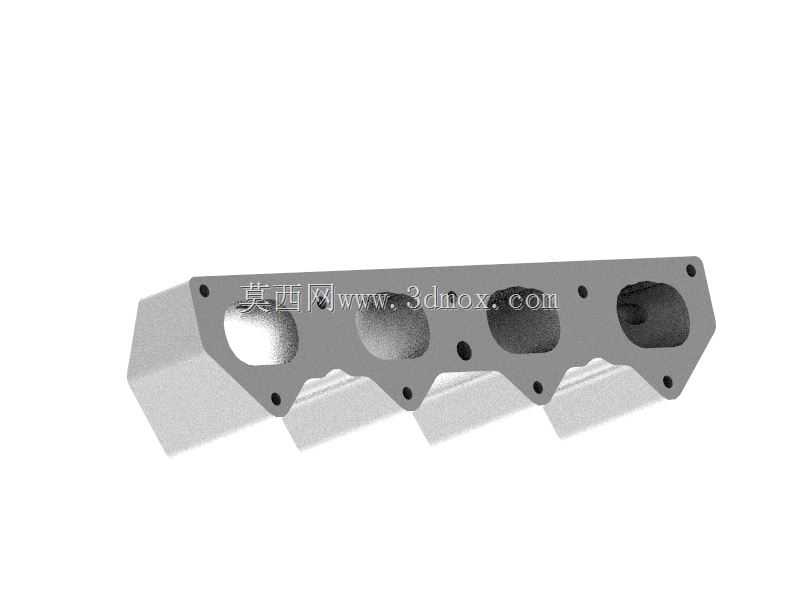

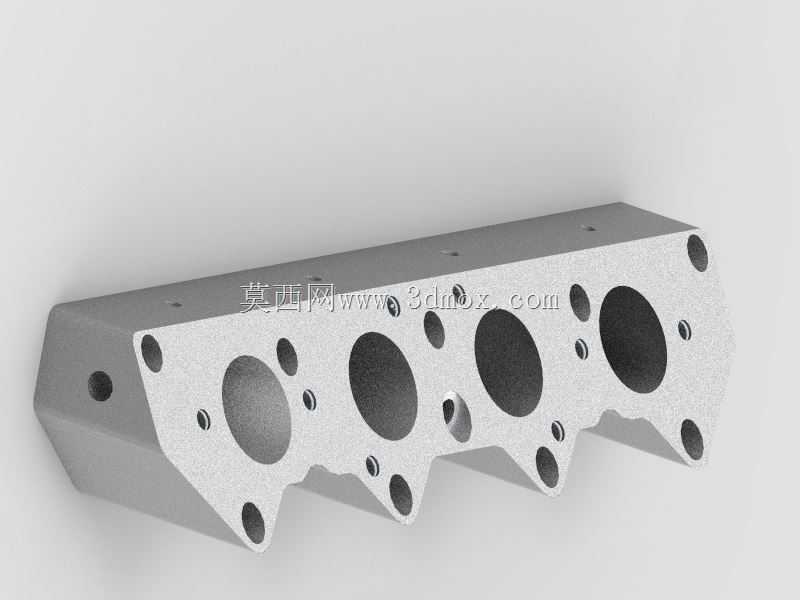

　　从实际装车边界来看，歧管主体采用长条铝合金基座布局，沿长度方向等距布置四个内径36mm的橡胶进气接口，接口轴线垂直于基座安装面，相邻接口中心距与缸盖进气道孔位完全对齐，基座底部预留的贯穿安装孔直接匹配缸盖顶面螺纹孔，安装时无需额外转接法兰，密封面平面度控制在0.1mm以内，避免高负压工况下出现漏气。基座顶面沿轴向等距压装四个黄铜材质的宝塔式真空接头，接头外径适配常见6-8mm内径橡胶真空管，分别对应制动助力器、燃油压力调节器、曲轴箱通风阀、进气压力传感器的取气需求，接头根部做滚花压装结构，压入基座后气密性可承受-0.08MPa负压无泄漏。

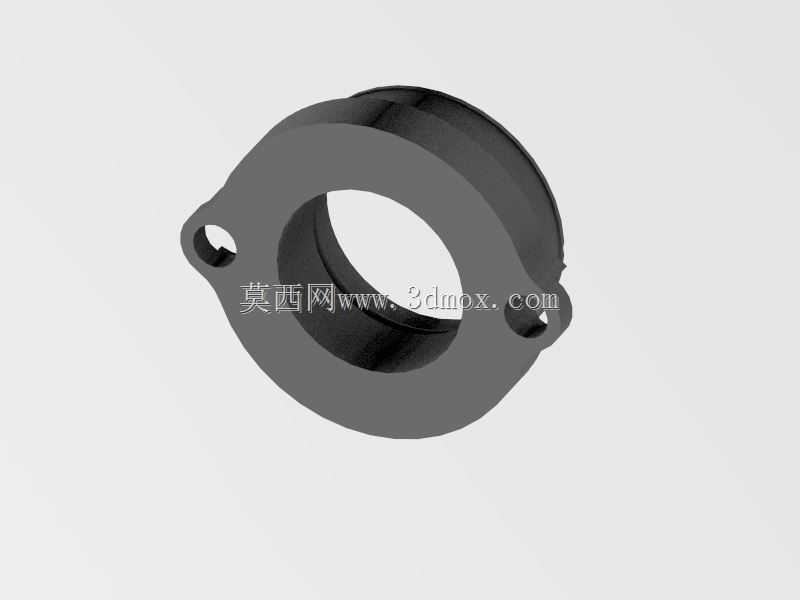

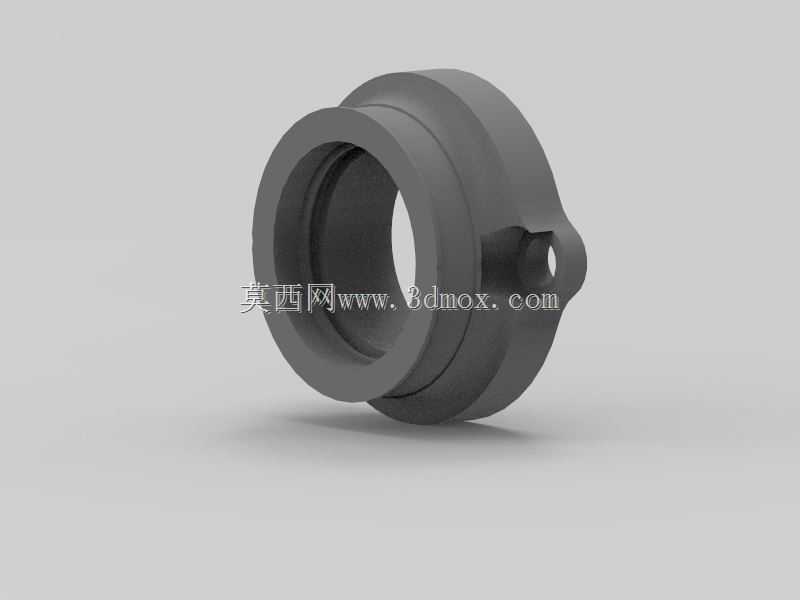

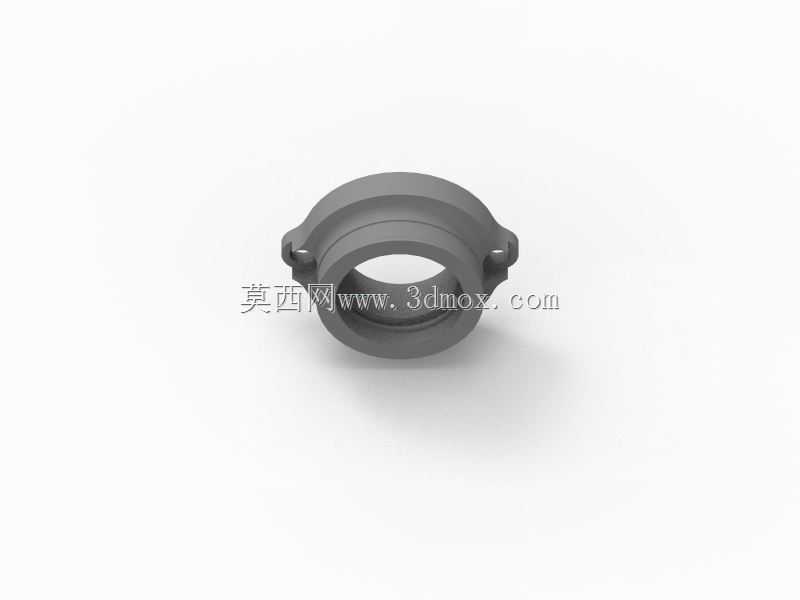

　　设计思路上优先兼顾改装场景的容错性：四个进气接口采用柔性TPU材质注塑成型，接口外壁带多道环形密封凸筋，既可以过盈配合套接化油器出口，也能通过喉箍锁紧适配独立节气门的进气喇叭口，柔性材质还能吸收发动机高转时的振动，避免硬连接导致的接口开裂。基座两端预留的延伸安装耳带沉孔，可直接固定在缸盖两侧的原厂支架位，不需要在机舱内额外焊接固定点，适配原车机舱的布局边界，不会与刹车总泵、防火墙饰板产生运动干涉。

　　功能特性层面，36mm的进气道内径是针对雅马哈R6摩托车改装化油器的流量特性匹配的，该口径在高转速区间的进气阻力远小于原厂28mm左右的窄道设计，同时四缸等长气道的容积偏差控制在5%以内，保证各缸充气效率一致，避免四缸空燃比偏差导致的怠速抖动。真空接头的位置特意布置在基座顶面的稳压腔区域，此处负压波动远小于各缸分支气道，取气压力更稳定，制动助力的脚感不会随节气门开度频繁变化。

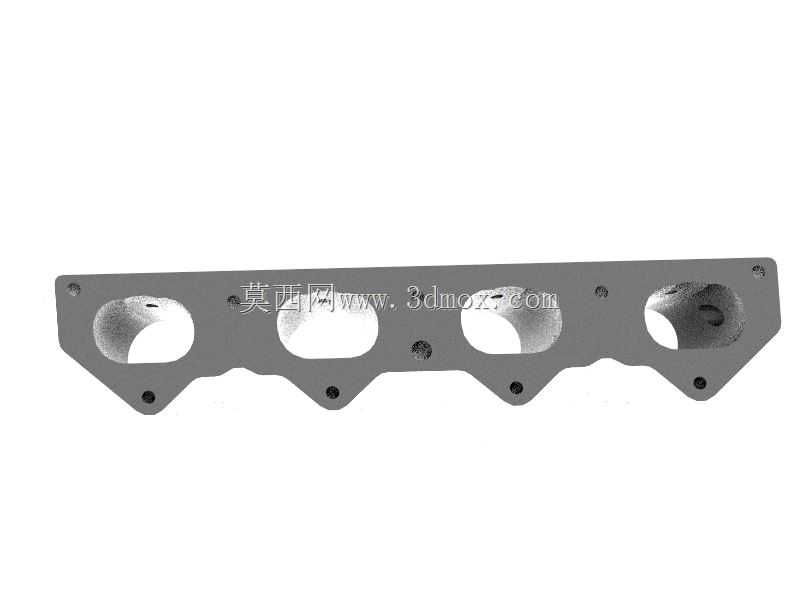

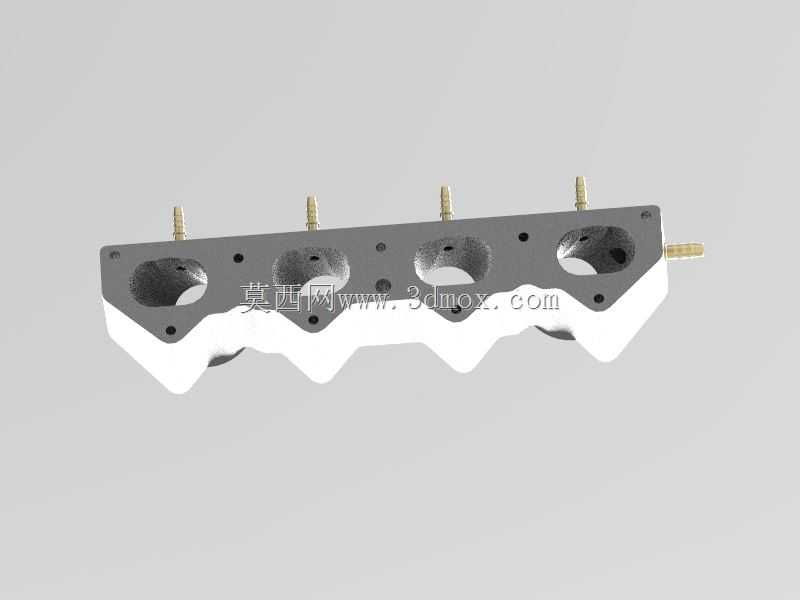

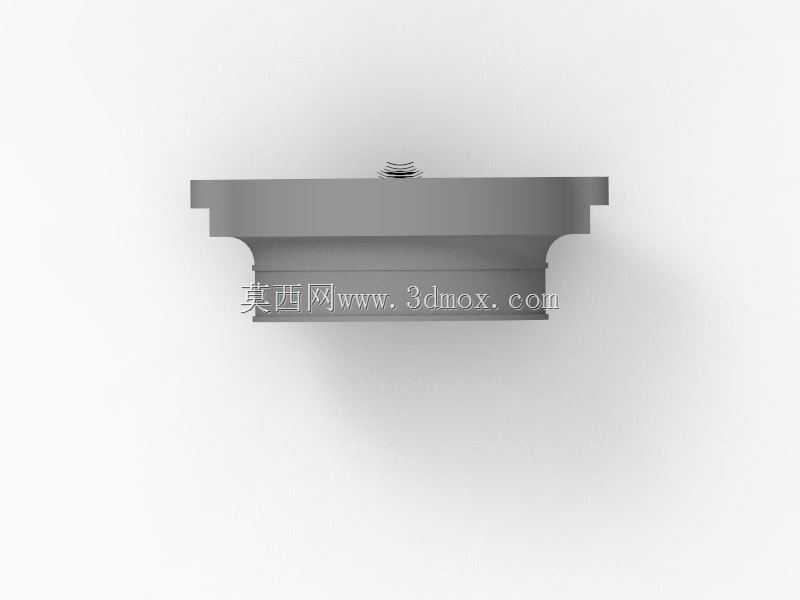

　　建模过程中需要重点核对几个装配公差：橡胶接口与铝合金基座的配合槽采用止口定位，接口嵌入深度12mm，配合过盈量0.3mm，既保证密封又方便后期更换老化橡胶件；黄铜真空接头的压装孔深度15mm，压入后端面与基座内腔齐平，不会突出到气道内部干扰进气气流；基座底部的密封槽宽度3mm、深度1.5mm，适配原厂厚度2mm的橡胶密封垫，压紧后压缩量0.5mm，长期使用不会出现永久变形失效。

　　实际改装应用中，这套结构主要解决了摩托车化油器移植到汽车发动机时的进气转接难题，不需要单独定制四合一转接法兰，整体总成重量控制在1.2kg以内，比原厂铸铁歧管减重超过40%，同时铝合金基座的散热性能更好，避免机舱高温导致进气温度升高、充气效率下降。气道入口的圆角做了R2过渡处理，消除气流在接口台阶处的涡流损失，配合抛光的内腔表面，高转区间的进气流量可提升15%左右。安装时仅需核对缸盖进气道的中心距与接口间距一致，真空管按照功能对应插接即可，不需要额外修改机舱内的其他附属部件，属于小排量性能车动力改装里的典型适配部件。
