残疾人代步车用球形控制转向旋钮

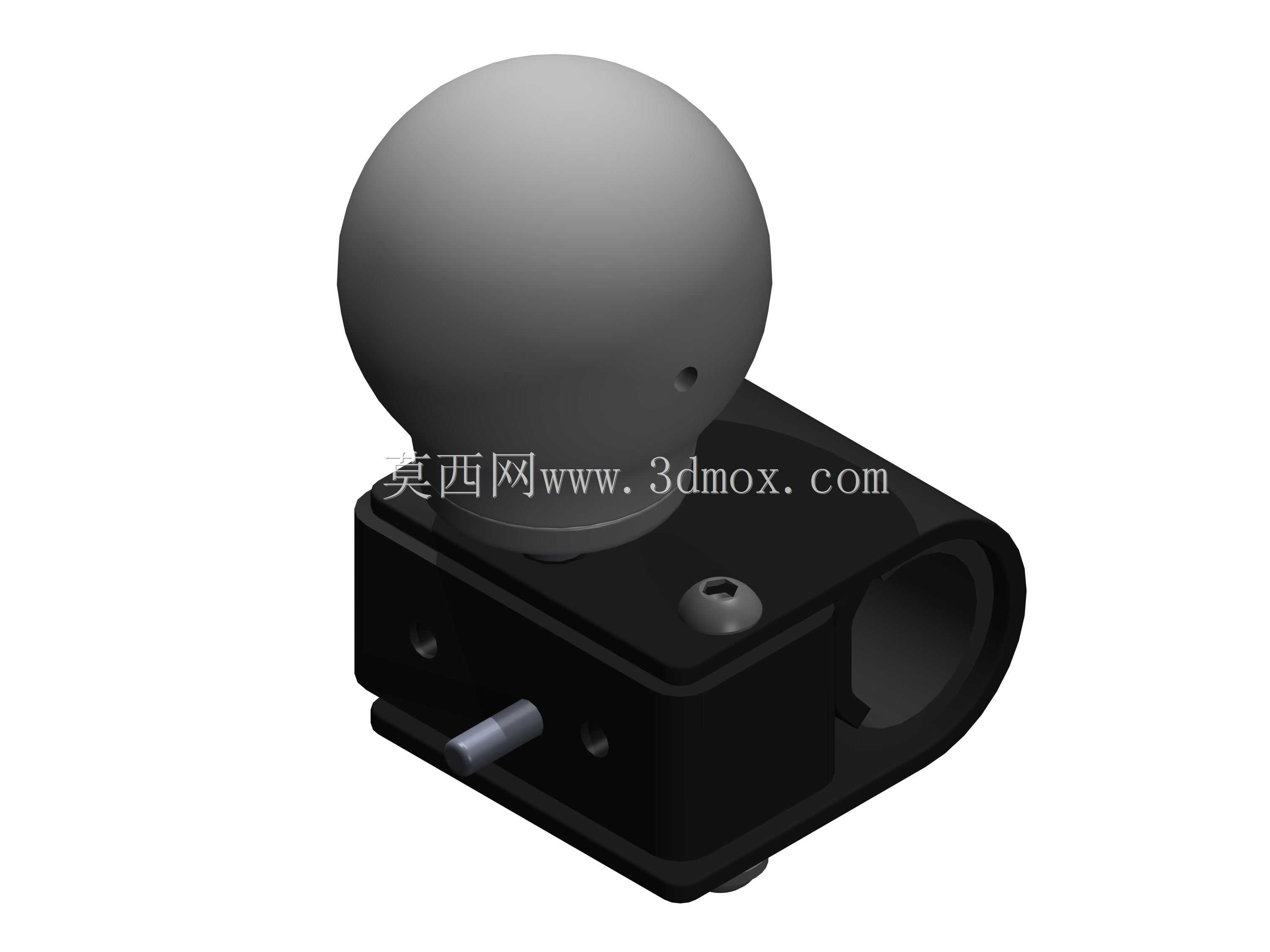

　　这款球形控制转向旋钮主要面向残疾人代步车、康复辅助轮椅及小型电动助力设备的操控端设计，核心作用是把使用者手部的小角度转动、轻推摆动转化为转向指令，替代传统方向盘或操纵杆，适配手部活动范围有限、握力不足的使用者。从结构布局来看，顶部采用大直径光滑球体作为握持端，球体表面无凸起棱边，手掌可从任意方向包覆施力，转动时不需要精准对位握持，对手部控制精度要求较低；球体下方通过短轴段连接黑色块状基座，基座侧面预留横向贯通圆孔，该孔为安装轴孔，可直接套入代步车操控台的转向输入轴，孔位轴线与球体摆动中心保持同轴，保证转向动作传递无空程偏差。基座顶面设置一枚内六角紧定螺钉，装配时螺钉端部顶紧安装轴的定位平面，既限制旋钮轴向窜动，又能传递旋转扭矩，

　　拆装仅需标准内六角扳手，售后维护更换便捷；基座侧面向外伸出一根圆柱形限位销，该销与操控台内部的限位槽配合，将旋钮的左右转动角度约束在安全行程内，避免使用者过度转向造成车辆急转侧翻。设计阶段优先考虑操作容错性：球体与基座的衔接轴段内置复位阻尼结构，松开手部后旋钮可自动回到中位，对应车辆直线行驶状态，阻尼力经过调校，既不会因行驶震动自行偏移，又能让手部力量较弱的使用者轻松推动。安装边界方面，基座整体为紧凑方块造型，底面贴合操控台面板安装，横向轴孔的中心高度与常规轮椅扶手操控位高度匹配，球体最高点高出基座顶面足够距离，保证手掌包覆时不会与台面上的其他按键发生干涉；基座侧面的限位销位置靠近轴孔下方，

　　转向行程中销子的摆动圆弧完全落在基座轮廓投影范围内，不需要在操控面板额外开大尺寸避让槽。实际应用场景中，该旋钮常安装在电动轮椅的单侧扶手前端，使用者单手搭在球体上即可完成转向，手腕小幅摆动就能输出转向信号，长时间操作不易疲劳；球体采用哑光硬质表面，冬季握持无冰凉刺激，表面不易残留汗渍，日常擦拭消毒方便，符合康复辅具的卫生使用要求。结构建模时需重点核对球体中心与安装轴孔的同轴度，若两者偏心，转动过程中球体会出现上下起伏，手掌握持位置不断变化，直接影响操控手感；紧定螺钉的螺纹孔深度需保证啮合长度足够，长期反复转向受力下不出现滑牙；限位销的伸出长度要与台面板限位槽深度匹配，过短会脱出限位，过长则装配时无法对准槽位。

　　基座内部预留了传感器安装腔，可根据配置选用电位器式角度传感器或非接触霍尔传感器，传感器转轴与旋钮输入轴对接，转动角度直接转化为电信号传给车辆控制器，腔体周边设置加强筋，避免注塑成型后侧壁收缩变形，保证传感器安装孔位精度。这款旋钮的整体造型无尖锐外角，所有棱边均做圆角过渡，碰撞时不会划伤使用者，充分兼顾辅具产品的安全属性与操控实用性。
