双拱下承式钢结构桁架步行桥

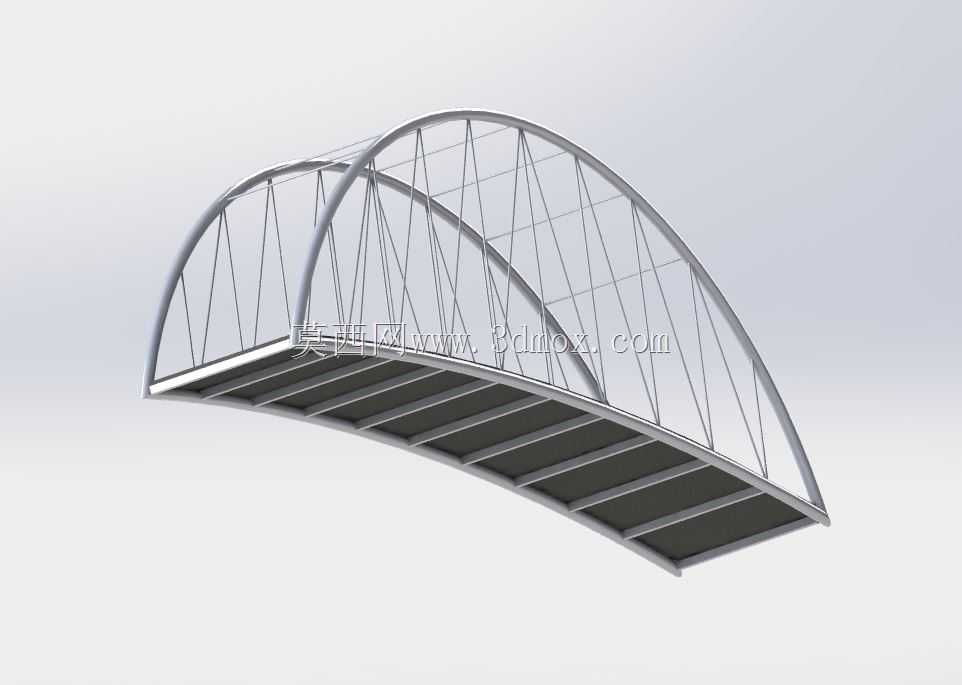

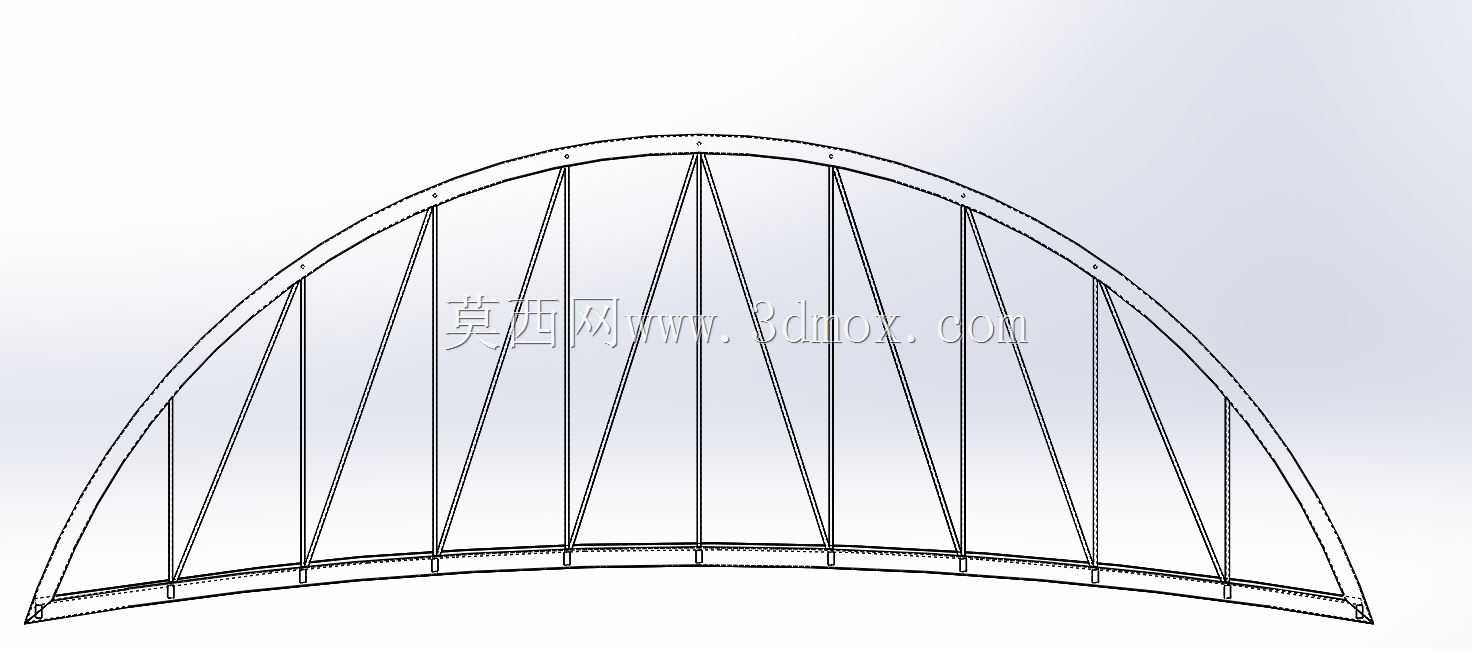

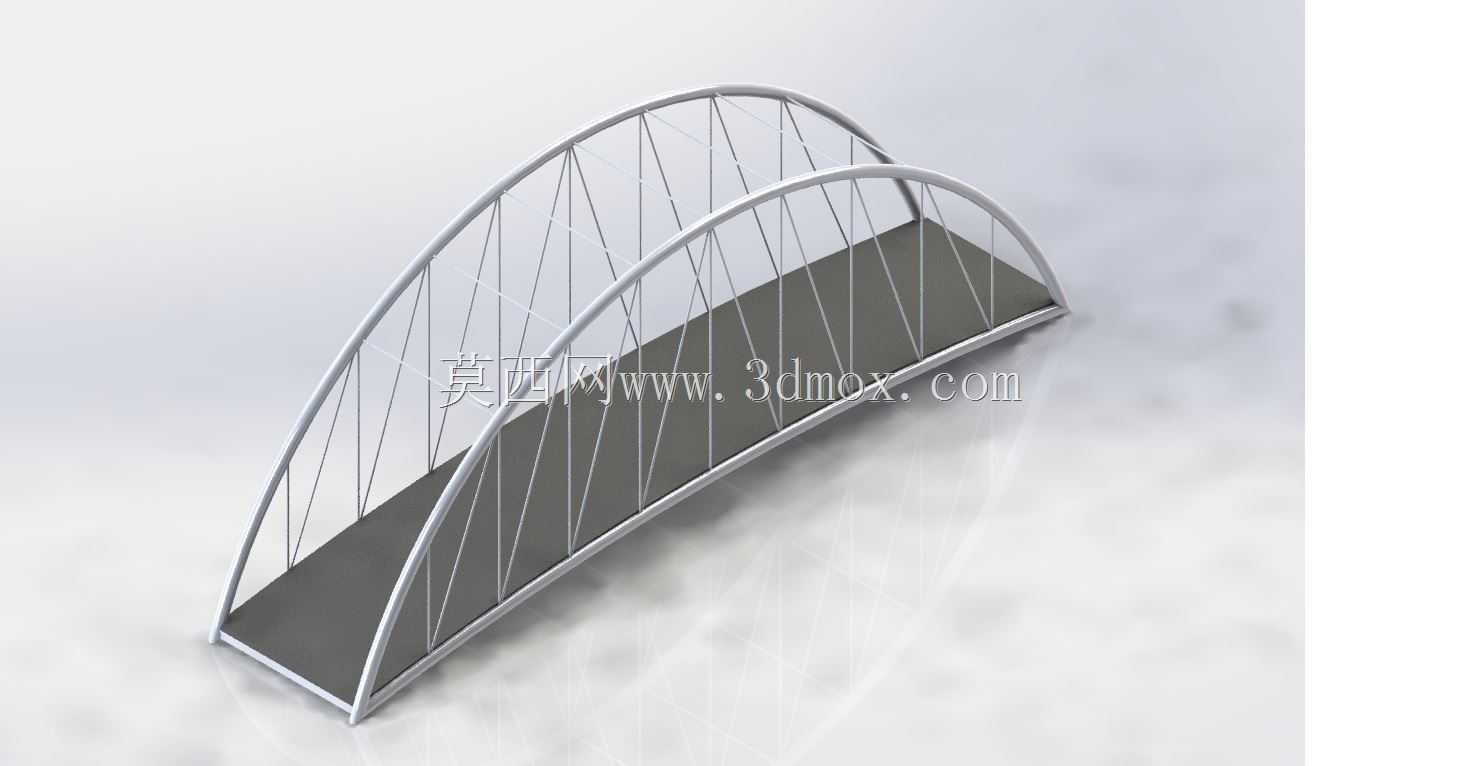

　　这款下承式双拱钢结构步行桥的三维结构，在建模阶段首先要把桥面通行净空边界卡死：两侧拱肋从桥面端部斜向起拱，拱脚落在桥面纵向两端的承托点位，桥面通行区域全程没有横向构件侵入人行空间，后期做园区步道布设时，不需要额外调整栏杆走向就能匹配常规1.2米至1.8米宽的人行步道铺装模数。结构受力逻辑上，两道平行的弧形主拱肋承担全部竖向荷载的拉力传导，垂直于桥面纵向排布的吊索从拱肋下缘均匀拉结桥面主梁，所有吊索沿桥长方向等距分布，行人通行时桥面的竖向挠度会被拱肋的轴向承压、吊索的轴向受拉共同抵消，原设计给出的400千克每平方米通行承载能力，完全覆盖景区人行桥、厂区内部跨沟渠连廊、校园景观步道的荷载规范要求，哪怕临时通行小型运维手推车、

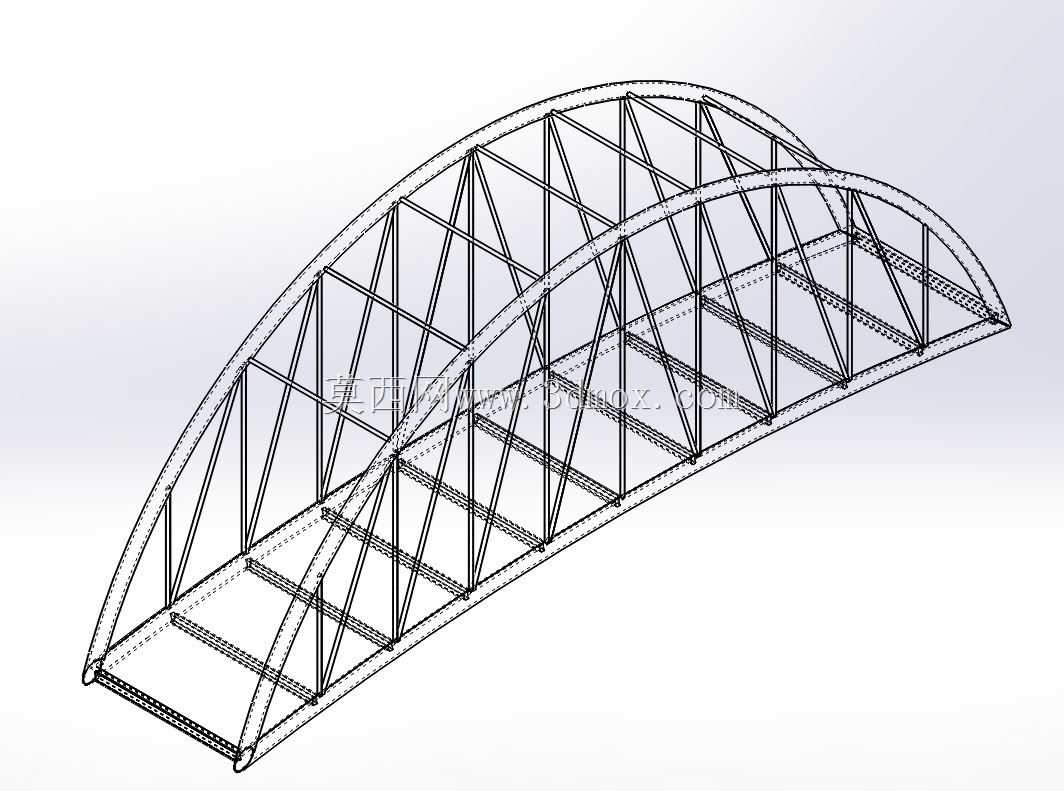

　　景区保洁作业车辆也不会出现局部形变超限。建模时拱肋采用连续弯弧的实心型钢截面，两道拱肋之间没有设置横向风撑，靠桥面底部的纵向主梁+横向次梁形成的刚性平台维持拱肋的侧向稳定，这种处理方式一方面让桥体侧面视觉完全通透，不会出现横撑遮挡景观视线的问题，另一方面减少了高空拼装的焊接工作量，现场安装时只需要先把桥面梁段在临时支墩上拼接调平，再分段吊装拱肋、最后逐根张拉吊索就能完成主体装配。从安装边界来看，桥体两端的拱脚与桥面端梁整合为同一个落地支撑节点，不需要在河道或沟渠中间设置额外桥墩，跨径范围内完全无水下构筑物，既避免了涉水施工的围堰成本，也不会阻断下方沟渠的过水断面，雨季行洪时没有杂物挂堵的风险。桥面铺装层采用防滑耐磨的板材铺设，

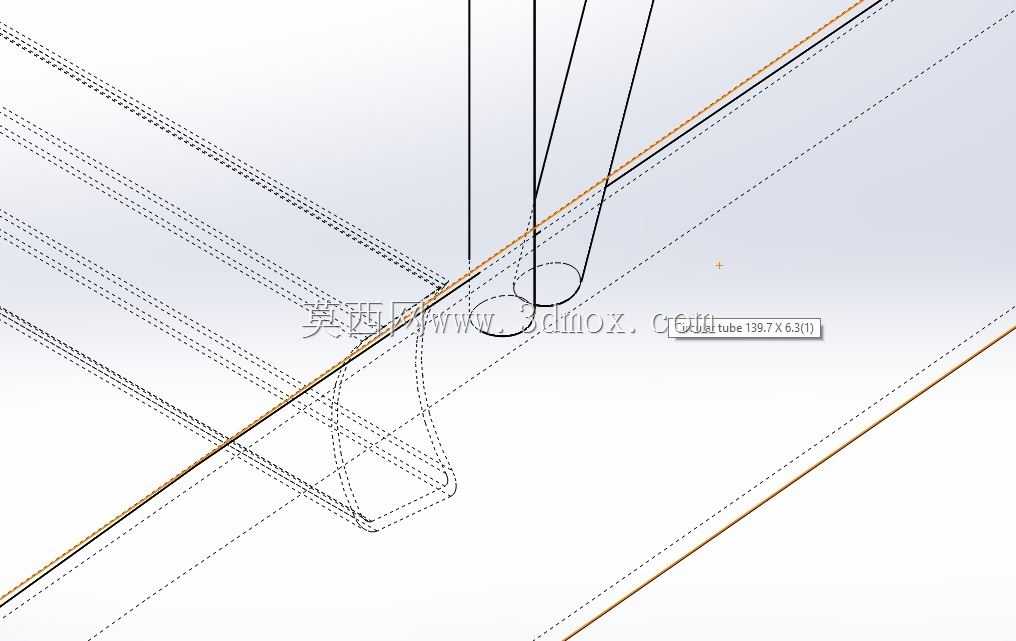

　　两侧边缘预留了栏杆安装的螺栓孔位，后期配套景观照明时，可以直接把线型灯固定在拱肋内侧的隐蔽位置，线缆顺着拱肋内腔走线到端部接线井，不会外露破坏桥体简洁的弧形外观。这类三角桁架受力的拱式步行桥，和常规梁式人行桥相比，同等跨径下结构自重更轻，对两端基础的承载力要求更低，在软土景区、回填土厂区场地做基础施工时，不需要做深度桩基，采用扩大混凝土基础就能满足抗倾覆要求。建模过程中所有杆件的交汇节点都做了焊接坡口的结构示意，吊索和拱肋、桥面梁的连接节点预留了调节余量，现场张拉时可以逐根调整吊索长度，让桥面成桥后的线性保持平顺，不会出现局部翘曲。桥体整体呈微弯的平面走向，不是生硬的直条布局，适配园区里绕开绿化、顺着景观动线布设的需求，两端落地段可以直接和现有步道平顺衔接，不需要额外做大面积的台阶改造，无障碍通行的坡度也能轻松满足规范要求。
