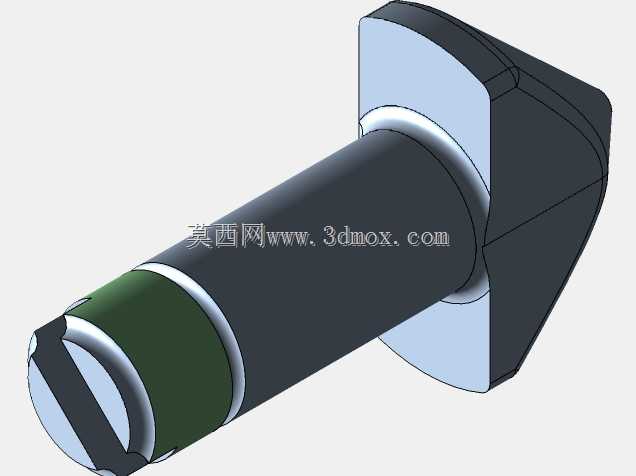

导向装置与扭锁配套套筒式机械构件

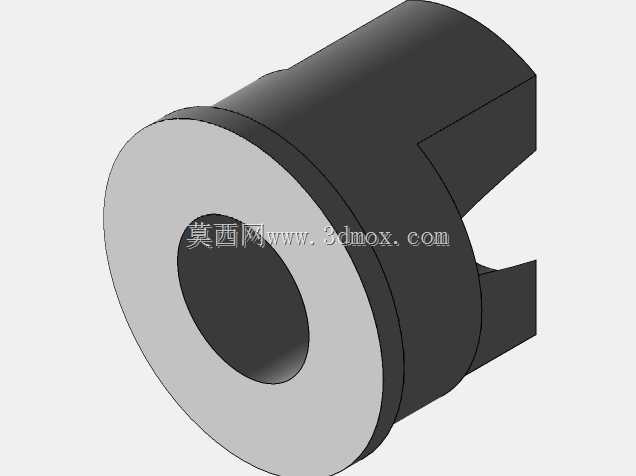

　　该构件属于扭锁机构中的导向与锁止配合件，整体采用套筒式主体结构，前端为带中心通孔的环形法兰端面，后端开设对称叉形开槽，用于容纳锁舌、扭杆或联动销的运动轨迹。在集装箱绑扎、方舱快锁、车载设备固定以及工业柜门锁止场景中，这类零件承担径向导向、轴向限位和扭转传递的复合作用：中心孔为转轴或锁杆提供同轴支撑，外圆柱面可嵌入安装座孔内形成定位基准，端部开槽则让锁钩在旋转过程中具有确定的摆动空间，避免运动干涉。

　　从结构受力角度看，构件壁厚沿轴向并不完全一致。靠近法兰端的环形区域截面较厚，能够承受锁止瞬间产生的轴向拉紧力和接触面压；后部开槽区域虽然材料被去除，但两侧保留的耳块形成近似叉架的承载结构，适合传递扭矩并约束锁舌的转角范围。设计时需要重点控制槽宽、槽深与槽底圆角，槽宽过小会造成装配困难并在热胀或磨损后卡滞，槽宽过大则会降低扭转配合精度；槽底圆角不可忽略，它能够缓解叉口根部的应力集中，减少反复锁止、解锁后出现裂纹的风险。

　　外形与安装边界方面，模型的主要外轮廓为圆柱面，便于在机架、锁座或管件端部采用孔轴配合安装。前端大直径端面可作为轴向贴合面，装配后与支座平面接触，承担压紧和定位功能；中心通孔贯穿主体，既可以减轻重量，也能为锁杆、销轴或紧固件提供穿过空间。后部开口方向必须与锁舌运动平面一致，因此在三维建模和工程出图时，应明确开槽相对安装基准孔或定位面的角度关系，必要时增加防转面、定位销孔或键槽，以保证装配后相位正确。

　　建模过程中，回转体部分适合通过草图旋转形成基础实体，再以拉伸切除方式建立叉形槽口。中心孔、外圆和法兰端面应保持较高同轴度与垂直度，因为这些特征直接决定锁杆转动是否平顺。开槽两侧面宜采用对称约束，保证锁舌受力均衡；边缘倒角和端部圆角不仅利于零件压装，也能去除锐边，减少操作人员装配时划伤。若用于户外或海运环境，还需在材料选择和表面处理上考虑耐腐蚀与耐磨损，例如采用合金钢配合镀层，或选用不锈钢并强化配合面硬度。

　　实际使用时，该构件通常不单独完成锁止，而是与锁杆、扭簧、锁舌、限位块和安装座共同组成机构。导向套的内孔控制锁杆径向跳动，叉槽限制联动件的旋转行程，法兰端面提供稳定支撑，三者配合后可让锁止动作更加干脆，解锁回程也更容易控制。对于需要频繁拆装的设备，这类结构还能降低对位难度：操作人员只需将活动锁件推入套筒区域，机构即可沿既定轴线导入，再通过旋转或弹性动作完成扣合。

　　在设备维护层面，该零件的磨损主要集中在中心孔壁、槽口侧面和端面接触区。若孔壁间隙增大，锁杆会出现晃动；若槽口侧面磨宽，锁舌转角精度下降，严重时可能产生半锁状态。因此结构设计中应保留可替换性，尽量让导向套作为独立易损件安装在锁座内，而不是与机架焊接成不可拆结构。通过合理设定配合公差、润滑空间和防尘间隙，该导向扭锁构件能够在快装快拆机构中提供稳定、可靠的机械连接。
