先进倾转旋翼贝尔飞行器结构设计

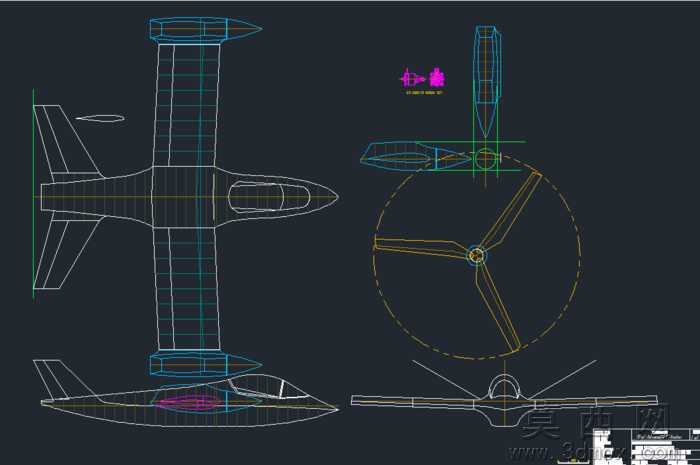

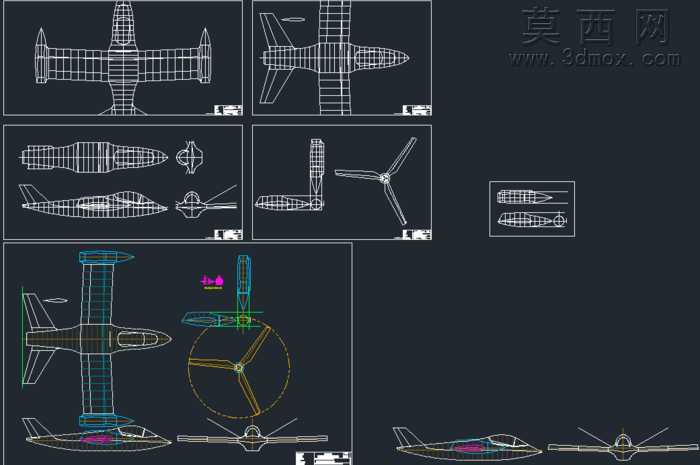

本作品为倾转旋翼构型的贝尔飞行器三维建模成果，建模过程依托三维设计软件完成全机结构的参数化搭建，首先基于公开的贝尔LHX项目图纸资料，梳理飞行器整体气动外形与核心结构的尺寸基准，先完成机身主体的曲面建模，通过多视图轮廓线拟合构建流畅的机身蒙皮曲面，保证机身截面符合高速飞行的气动减阻需求，同时预留机载设备、航电系统的安装空间。针对倾转旋翼核心机构，建模时单独拆分旋翼桨叶、倾转舵机、翼尖短舱等独立部件，桨叶采用翼型曲线放样生成，还原真实桨叶的扭转角与翼型厚度分布，短舱结构做了分层设计，内置动力舱、倾转转轴的装配限位结构，可直观展示旋翼从水平悬停状态切换到前飞推进状态的运动逻辑。建模过程中同步完成整机的线框视图与实体视图的分层管理，既保留了工程制图视角下的结构线框展示效果，可清晰呈现机身隔框、翼梁、旋翼转轴的内部布局，也可切换为实体着色模式展示整机外观质感。材质配置上，机身主体预设航空铝合金材质参数，旋翼桨叶采用复合材料哑光质感，舷窗部分设置透明玻璃材质并添加轻微反光属性，不同结构部件通过材质差异做区分，方便查看各部件的装配关系。设计思路上重点还原倾转旋翼飞行器兼顾垂直起降与高速前飞的结构特性，整机建模严格遵循原始图纸的比例关系，各活动部件预留合理的装配间隙，可直接用于后续的运动仿真演示，验证倾转过程中旋翼与机翼、机身的干涉情况，也可作为航空类科普展示、结构教学的数字化模型使用，整体模型结构层级清晰，部件命名规范，可支持后续的细节修改与功能拓展。
