集装箱船舱盖纵向锁紧定位机构

　　这套纵向锁紧机构主要服务于集装箱船舱口盖的就位锁定环节，布置在舱口围板与舱盖搭接的侧边区域，当舱盖沿导轨滑移到闭合工位后，机构伸出的锁止构件会卡入舱盖预设的限位槽内，限制舱盖在船舶航行纵摇、垂荡工况下的纵向窜动，避免舱盖受波浪载荷冲击出现移位、密封面错位漏水的问题。

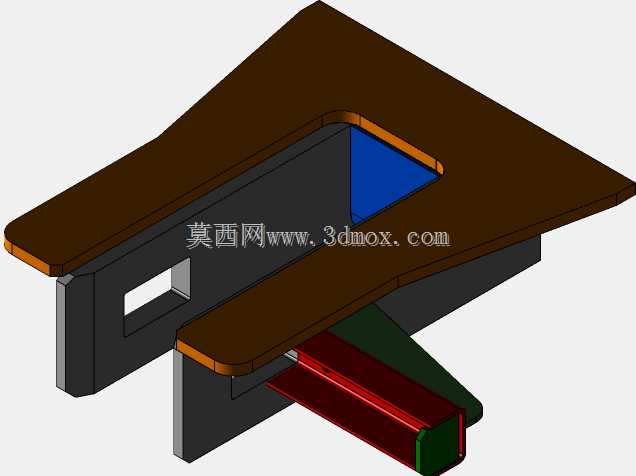

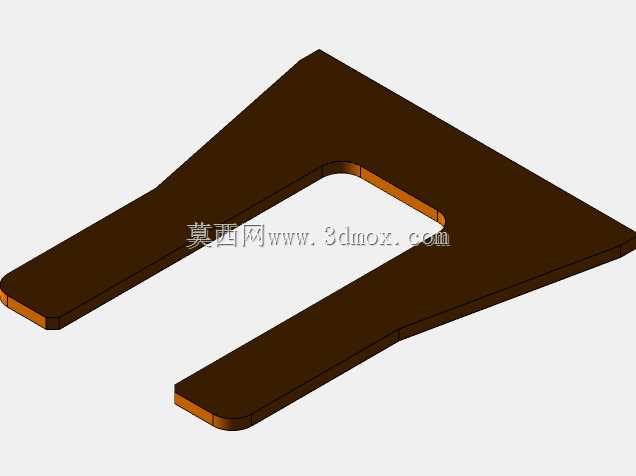

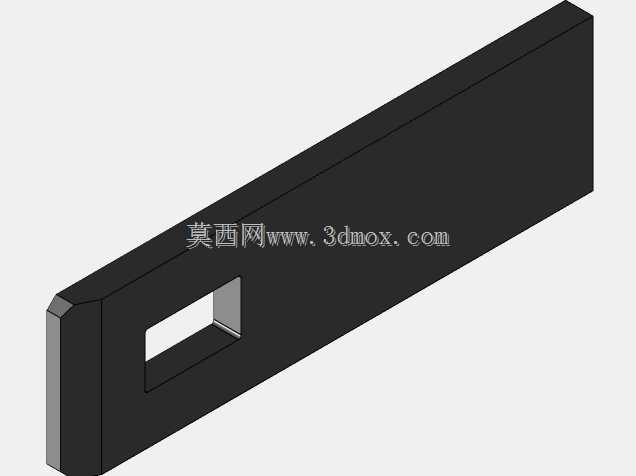

　　从现场安装边界来看，整套机构的基座贴合舱口围板的顶面安装，基座承托面板采用大跨度三角铺展形态，面板边缘做圆角过渡，既避开舱盖滑移路径上的凸起构件，也给现场焊接固定留出足够的操作空间。基座下方的立式支撑座开设矩形贯通窗口，一方面减轻机构自身重量，降低高海况下的附加惯性载荷，另一方面可供舱盖底部的导向肋条穿行，在舱盖落位过程中起到粗导向作用，抵消舱盖吊装对位时的横向偏差。

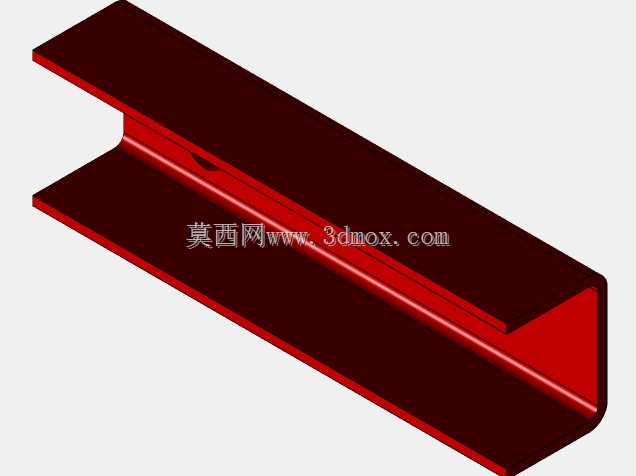

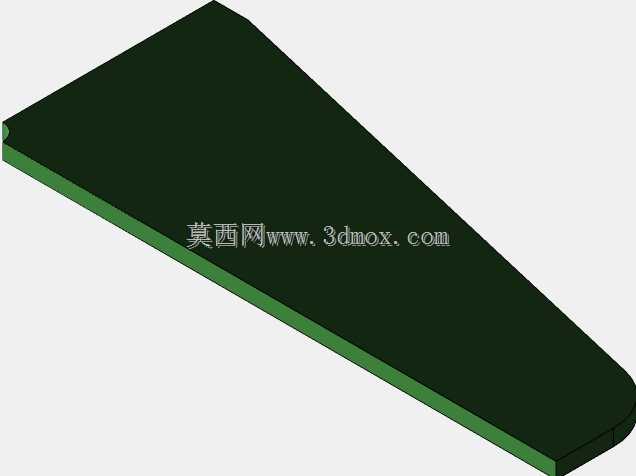

　　机构的核心锁止执行件为红色长条形锁舌，锁舌沿支撑座内部的导向槽做直线伸缩动作，锁舌端部做倒角导入设计，即便舱盖对位存在少量纵向偏差，倒角面也能顺势推挤锁舌回缩，待舱盖完全就位后锁舌自动弹入锁止位，无需人工反复对位调整。锁舌下方搭配绿色的承托挡块，挡块顶面与锁舌底面保留微小间隙，既承托锁舌伸出段的自重、避免长悬臂锁舌受载后下弯变形，又不会干涉锁舌的往复滑动。

　　设计过程中首先要匹配舱盖的行程余量：锁舌的有效伸出长度需要覆盖舱盖正常闭合后的纵向间隙，同时在舱盖开启滑移时，锁舌完全回缩后顶端不能凸入舱盖的通行通道，防止刮蹭舱盖底部的密封胶条。基座的三角面板轮廓并非随意造型，其斜边走向完全贴合舱口围板处的斜向加强筋布局，安装时面板底面可以直接搭在原有加强筋上，无需额外在围板上开孔焊接补强，减少对船体主结构的破坏。

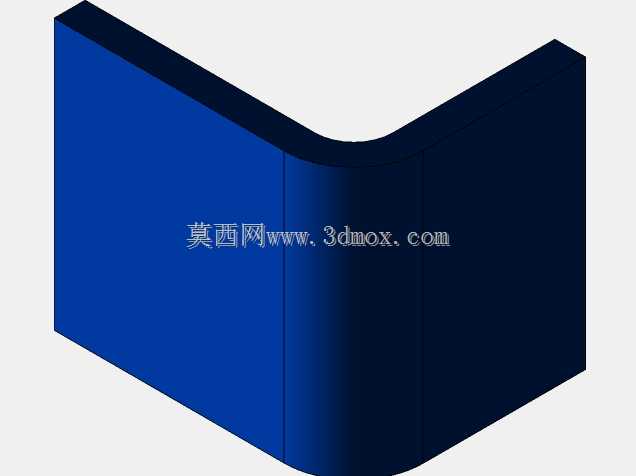

　　在载荷传递路径上，舱盖受纵向冲击时的作用力首先作用在锁舌端面，再通过锁舌传递到后方的支撑座，最终由支撑座底部的焊接焊缝分散到舱口围板的船体结构上，整个传力路径没有薄弱的悬臂受力环节。支撑座侧面的蓝色限位挡板用来约束锁舌的最大伸出行程，防止锁舌在弹簧驱动下过度脱出导向槽，同时挡板采用可拆卸紧固件固定，后期检修时可以直接拆下挡板，将锁舌从侧方抽出更换密封件和磨损的滑动面，不需要整体切割拆除基座。

　　实际运维场景里，船舶停靠码头装卸集装箱时，舱盖需要频繁起吊、移位、闭合，这套锁紧机构的所有滑动配合面都预留了 grease 注油通道，码头维保人员可以在不拆解机构的情况下定期加注润滑脂，抵消海上高盐高湿环境带来的锈蚀卡滞风险。机构外露的轮廓全部做了钝角处理，没有尖锐凸起，避免码头作业人员穿行舱口区域时被磕碰划伤。建模时所有配合面的公差按照船体结构件的常规焊接变形余量设置，导向槽和锁舌的间隙留足焊接收缩补偿量，即便现场焊接基座后出现少量形变，锁舌依然可以顺畅滑动，不会出现卡滞。整套机构没有复杂的传动零件，构件数量少，故障点集中在锁舌和导向槽的磨损面，备件更换成本低，非常适配船舶远洋航行时备件补给不便的使用条件。
