爪式同步传动联轴器三维结构

　　这套爪式联轴器结构主要用于两根旋转轴之间的刚性咬合式连接，常见于中小型输送设备、包装线传动端、实验台架以及轻工机械的动力输出部位。它的核心作用不是补偿大偏差，而是在轴间距较短、同轴度较好的布置中，把主动轴的旋转运动稳定传递给从动轴，使两侧部件保持同步转动。

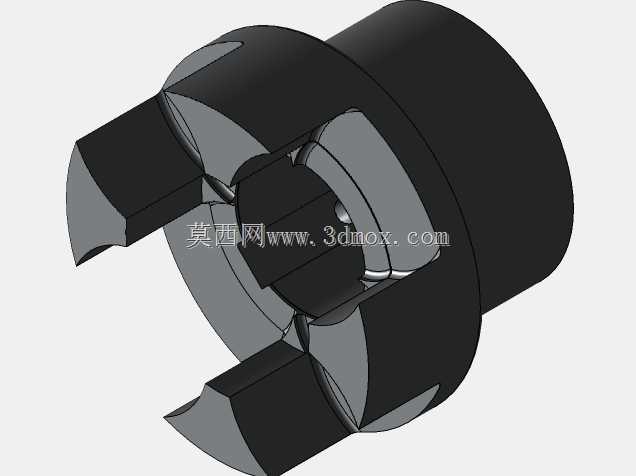

　　从结构上看，模型一侧为带法兰盘的筒状基体，内腔预留轴孔与键连接位置；另一端伸出三个均匀分布的卡爪，爪部沿圆周方向形成嵌合空间。配对侧的爪形件可嵌入这些空隙，依靠爪侧面接触传递扭矩。相比单纯依靠摩擦锁紧的连接件，这种爪形嵌合方式在正反转切换时接触关系更明确，载荷传递路径直接，适合转速中等、启停较频繁的传动场合。

　　建模时需要重点控制爪部的周向角度与配合间隙。三个爪沿圆周近似120度分布，若角度偏差累积，装配后会出现单侧爪先接触、其余爪承载不足的问题，运行中容易产生冲击噪声并加速局部磨损。爪与爪之间应保留合理侧向间隙：间隙过小，热膨胀和制造误差会导致装配困难，甚至卡滞；间隙过大，反转瞬间会形成明显空程，影响定位精度。模型中爪根与筒体过渡处采用圆角衔接，这一细节不能简单省略，因为爪根是弯矩集中区域，尖锐过渡会在反复载荷下形成疲劳裂纹源。

　　法兰端的外圆、端面和内孔应保持较高同轴度。端面用于轴向定位，内孔承担轴的支承与对中，法兰盘则提供螺栓锁紧或与相邻部件贴合的边界。实际选型时，内孔直径要与轴径匹配，键槽宽度和深度需按轴系扭矩校核；若轴端存在频繁冲击载荷，还应配合锁紧螺母、端盖或紧定螺钉防止轴向窜动。外筒直径决定了联轴器外部包络，安装时要确认周边护罩、机架横梁和管线不会与圆柱面发生干涉。

　　这类零件的外形并不复杂，但功能边界很清晰。轴向长度受两轴轴端距离限制，伸入轮毂的轴段长度不能小于有效接触长度，否则接触面压偏高，容易出现压痕和松动；法兰盘厚度则要兼顾螺栓压紧面积与整体重量。对于空间紧凑的设备，爪部外径和筒体外径往往是最容易与安全罩冲突的部位，三维布置阶段应按最大旋转轮廓建立包容体，而不是只按静态外形判断。

　　从加工角度看，该件可采用中碳钢经车削、铣爪、键槽加工后完成热处理，也可在载荷较低的设备中使用合金铝或工程塑料制作。钢制件强调爪部耐磨和整体刚性，粗加工后需安排时效或调质处理，以减少淬火后变形；爪工作面可通过精铣或磨削提高接触一致性。非金属件则更适合轻载、低噪声场景，但高温和油污环境下要重新评估材料蠕变与老化。

　　装配思路上，应先校正两轴的同轴度，再让两侧爪部沿轴向对插。爪式结构对角度相位有要求，三个爪必须与对应槽位同时进入，不能靠强力扭转硬别。安装后盘动轴系，应能感受到均匀而轻微的周向间隙，而不是某一位置卡死。若设备运行中出现周期性敲击声，通常要检查爪侧间隙、轴对中以及紧固件是否松动。

　　三维模型把筒体、法兰、爪形嵌合区和内腔轴孔完整表达出来，便于在总装中检查传动路线、拆装空间和安全防护距离。对结构设计人员而言，它不仅是一个连接件，也是轴系公差分配、扭矩传递和维护可达性的关键节点；对选型人员来说，判断其是否适用，应同时看轴径、转速、扭矩、反转频率、同轴度误差以及周围安装边界，而不能只依据外径或外观形式确定。
