可打印灯座夹持固定支架结构

项目分类:通用五金配件 发布时间:2022-05-30 ID:642034
  • 可打印灯座夹持固定支架结构

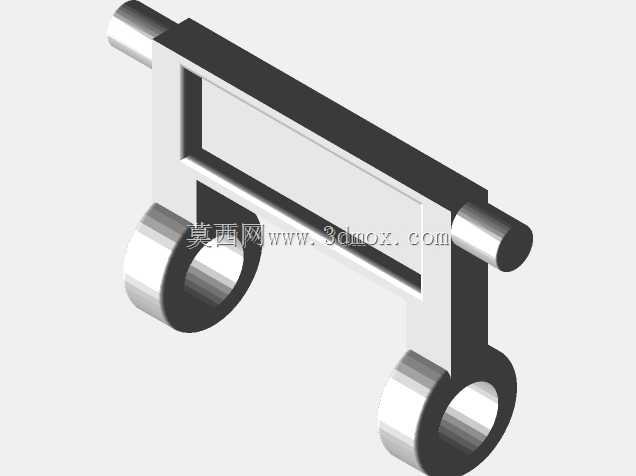

  这款灯座夹持件主要面向小型灯具、桌面照明、实验台架、展示柜以及临时照明布置场景,用于把灯座或灯杆稳定约束在横杆、板边或配套支架上。结构采用一体式框架思路,主体由长条形连接梁、两端侧向伸出的圆柱销轴以及下部两个带孔夹持耳组成,整体没有复杂装配关系,适合通过增材制造直接成型,减少后续机加工和紧固件数量。

  从实际使用逻辑看,灯具在桌面或设备旁固定时,常见问题是灯杆容易转动、灯座受力后偏移,或者夹持位置需要随照明角度反复调整。该件把承载和夹持功能集中在同一本体上:上方横向梁提供主要抗弯截面,两端圆柱轴可作为铰接、穿杆或与外部支架配合的定位边界;下部两个环形耳位形成夹持区域,可穿过销轴、螺钉或绑带,将灯座、灯杆或安装板压紧。这样的布置使受力路径比较直接,灯具重量通过环形耳传递到纵向立壁,再汇入上方横梁,最后由两端轴位承担支撑,避免薄壁局部单独受载。

  建模时需要重点控制几个结构边界。横梁并非实心厚块,而是采用带内凹轮廓的框形截面,在保证弯曲刚度的同时降低材料消耗;外侧壁厚连续过渡,拐角处保留实体填充,能够抑制打印件层间受力开裂。下部两个圆环耳位是承载关键,孔壁周围应保持足够厚度,不能只按外观件处理;若用于频繁拆装的场景,孔位可设计衬套余量,或在打印后通过钻孔、铰孔提高同轴度和耐磨性。两端圆柱轴与主体连接处应设置圆角或渐变加强,因为灯具摆动时,该位置容易承受反复弯矩,尖角会成为应力集中起点。

  外形尺寸方面,模型的安装边界主要由横梁长度、轴伸长度、耳孔中心距和耳孔内径决定。横梁跨度决定了它能够跨越的支架宽度或灯座安装区间;两端销轴外伸段用于进入支架孔位或卡在开口槽内,设计时要确认轴径与配合孔之间的间隙,过紧会造成装配困难,过松则会产生晃动。下部两耳的孔轴应保持平行,孔中心距需与配套灯座或连接件一致;若两孔不同轴,螺钉穿入后会产生附加侧向力,长期使用容易使塑料层间剥离。环形耳下方与横梁之间的立壁承担拉开力,壁厚不宜过薄,尤其在填充率较低时,耳孔外侧应增加轮廓圈数。

  针对增材制造工艺,该件摆放方向会直接影响强度。若以横梁侧面贴平台成型,Z向层纹可能穿过耳孔受拉区域,夹持受力时层间结合强度成为短板;更稳妥的方式是让主要载荷沿打印平面内传递,并在耳孔、轴根和拐角处增加壁厚。文中提到填充率至少为45%,这一要求并非单纯增加重量,而是保证环形耳和横梁内部具有足够支撑网格。对于PLA等脆性材料,可适当提高外壳层数;若使用PETG、ABS或尼龙材料,则耐冲击和耐反复夹紧性能更好。

  安装时,该夹持件可通过两端圆柱轴挂接在支架上,也可让轴位穿过对应支座形成转动副;下部耳孔用于穿装紧固件,配合垫片可以分散压紧力,避免灯座表面或打印件局部被压溃。若用于照明角度调节,轴位配合不宜完全锁死,可保留轻微转动间隙,再由下部夹持结构提供摩擦定位;若用于固定工位,则可在轴孔处增加紧定螺钉或弹性垫圈,使灯具在振动环境下仍保持方向。

  结构设计上没有采用多余曲面,整体轮廓规整、开口明确,便于检查干涉。建模时应先确定下部两耳孔的中心距和孔径,再反推立壁高度和横梁跨度;两端轴径需要与支架孔位统一,轴伸长度要考虑螺母、垫片或卡簧空间。横梁内凹区域虽然有利于减重,但不能削弱到与耳孔连接处形成薄带,应保证从环形耳到纵向壁再到上梁的材料连续。对于需要批量制作的场景,还可在耳孔内嵌金属衬套,或把销轴改为单独金属件,以提高耐磨寿命。

  总体来看,这是一种以打印成型为核心的灯具夹持五金件,结构简单但受力点明确,适合轻量化固定、低成本工装和个性化照明支架开发。设计人员在复用该模型时,应结合灯座重量、杆径、安装板厚度、摆动频率和环境温度复核耳孔、轴根与横梁壁厚,而不是直接按外观比例缩放。
