灯具玻璃夹持固定销轴支架结构

　　这款支架结构面向桌面级3D打印灯具改造场景开发，核心作用是承托并夹持灯具的透明玻璃灯罩，同时通过两侧伸出的圆柱销轴完成铰接翻转动作，常见于Ender3系列打印机加装照明模组、小型桌面工作台灯、设备舱内检修照明灯的铰接灯座部位，替代原有易断裂的注塑卡扣件，解决玻璃灯罩拆装频繁后卡扣松脱、铰接位旷量过大的实际问题。

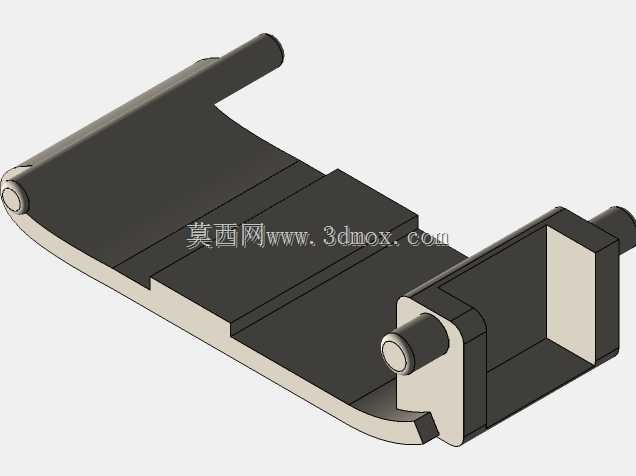

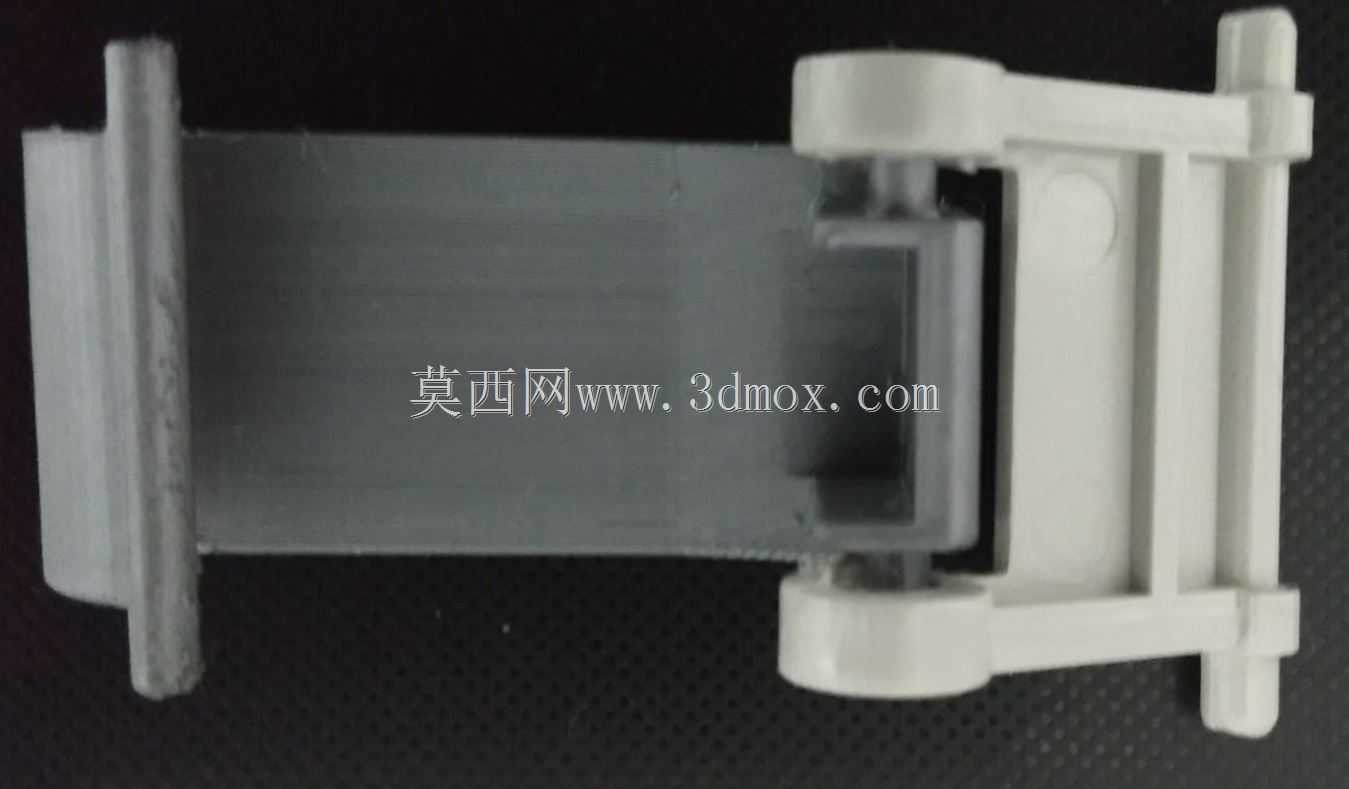

　　从实际装配逻辑来看，支架整体分为两个功能区段：下半段为带圆弧卷边的夹持槽，槽体内腔弧度匹配玻璃灯罩的外缘轮廓，卷边结构向内收拢形成半包式限位，玻璃件从侧方滑入槽内后，前后、上下方向的位移均被槽壁约束，不会出现灯罩晃动脱落的情况；上半段为两侧带同轴圆柱销轴的铰接座，销轴外圆直径适配3mm规格的安装销孔，两根销轴的同轴度在建模阶段做了同步约束，装入灯架支座的对应孔位后，支架可绕销轴轴线顺畅翻转，调整灯罩的照射角度，翻转过程中无卡滞、无轴向窜动。

　　结构设计上充分考虑了FDM打印的工艺特性，所有壁厚均做了均匀化处理，夹持槽的壁厚控制在1.8-2.5mm区间，既保证夹持玻璃时的结构刚性，避免支架受力后出现过度形变导致夹持力不足，又保留了少量弹性变形空间，玻璃件装入时槽口可微量张开，装配到位后回弹压紧玻璃边缘，不需要额外加装螺丝或者粘接胶，拆装维护十分便捷。铰接销轴与主体为一体化建模，不需要额外装配金属销，打印完成后去除支撑即可直接使用，销轴部位的拔模斜度设置为0.5度，既方便打印后去除支撑，又能保证装入支座孔位后配合间隙均匀，长期翻转磨损后也不会出现明显旷量。

　　外形尺寸方面，支架主体沿销轴轴线方向的总长度为47mm，换算为英制约1.9英寸，销轴外圆适配3mm销孔，夹持槽的内腔宽度匹配常用薄玻璃灯罩的边缘厚度，安装边界上需要预留的空间分为两部分：铰接支座两侧需要留出至少2mm的装配间隙，保证销轴顺利压入支座孔位；夹持槽开口方向需要预留至少10mm的操作空间，方便玻璃灯罩滑入槽内。整体结构无尖锐棱角，所有转角处均做了R2以上的圆角过渡，既避免打印时应力集中导致边角断裂，也防止装配时刮伤玻璃表面或者操作人员手部。

　　在实际使用场景中，这类支架多用于小型照明设备的快拆灯罩结构，尤其是需要频繁打开灯罩更换光源、清洁玻璃内壁的工况，半包式夹持槽不会完全封死玻璃边缘，散热气流可以从槽体缝隙流通，避免灯具内部积热；铰接销轴的受力方向经过优化，灯罩的重力载荷沿支架主体传递到销轴位置，销轴的剪切受力面做了局部加厚，长期承重不会出现销轴断裂的情况。建模过程中所有配合尺寸均做了参数化关联，若需要适配不同厚度的玻璃灯罩，仅需修改夹持槽内腔宽度、销轴直径两个核心参数，即可快速衍生出适配不同安装孔位、不同玻璃厚度的变体结构，不需要重新绘制整体轮廓，对于非标灯具改造、小型设备照明加装的场景适配性很强。材料选择上PLA与ABS均可成型，PLA打印时翘曲风险低，适合室内常温照明场景使用；ABS韧性更优，若灯具附近存在少量设备余热，可选用ABS打印，长期使用不易出现脆裂问题。
