PinachoSP1-165对位车床轴系装配结构

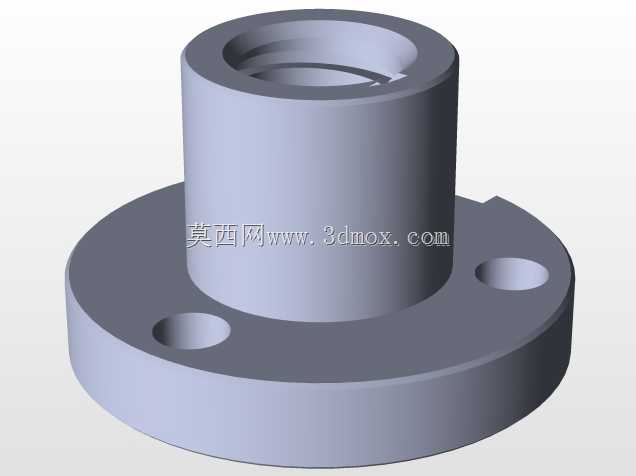

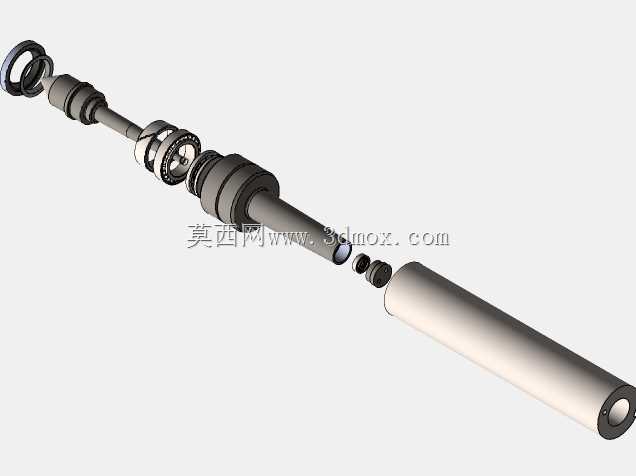

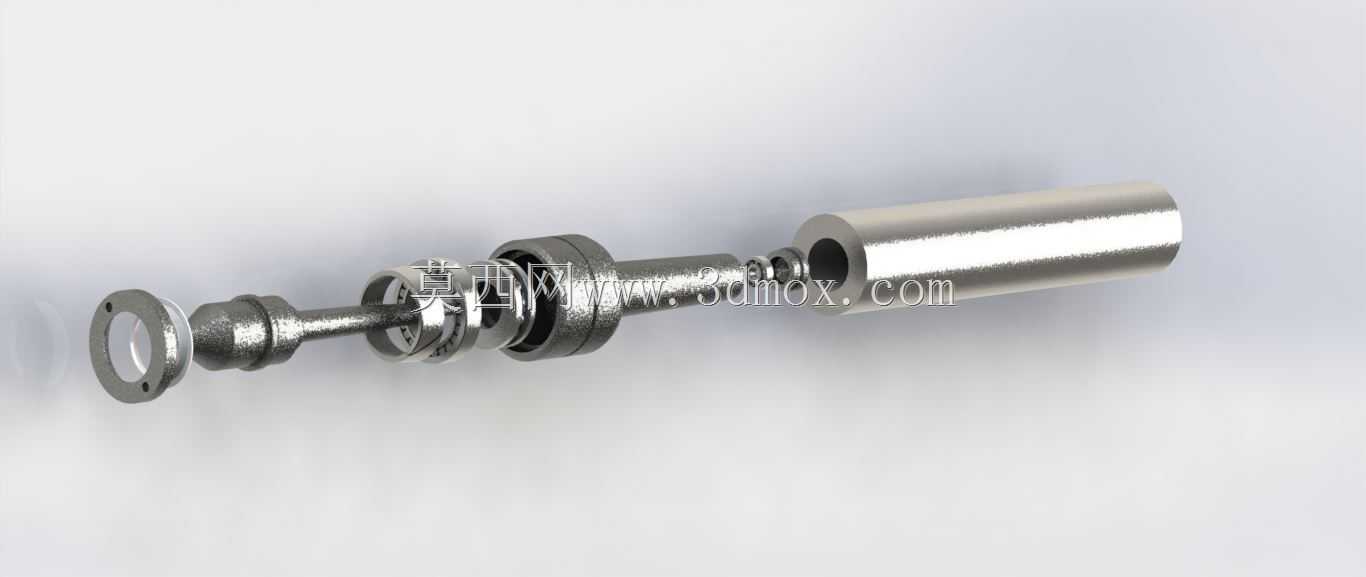

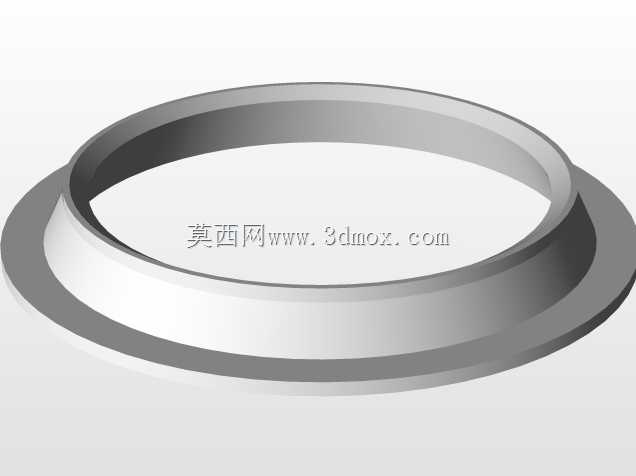

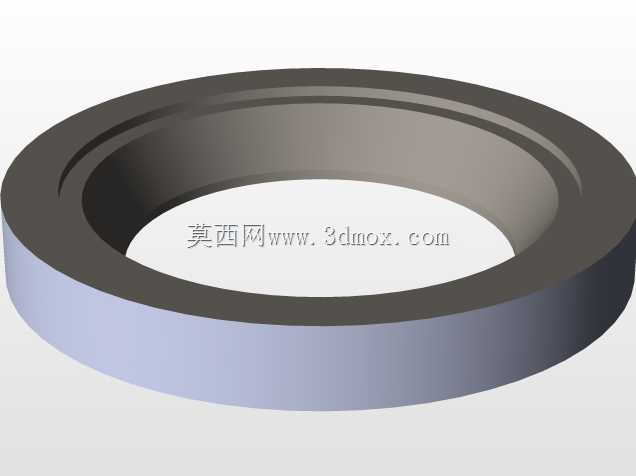

　　这套结构围绕小型精密车削加工中的主轴对位关系展开，把床身内部最容易影响加工精度的一组回转件拆开展示：左端是带法兰孔的端盖，用于和箱体或床头箱端面贴合定位；随后依次布置阶梯轴段、锁紧螺母、轴承配合位、中间连接节以及右端套筒状回转部件。各零件沿同一轴线串联，既呈现了装配顺序，也把车削设备中“旋转中心必须稳定、轴向位置必须可约束”的核心要求表达清楚。

　　从实际用途看，这类结构常见于小型仪表车床、教学型车床或专用对位车削装置。设备工作时，工件或刀杆相关部件随主轴系统回转，端盖承担轴向限位和端面密封，轴肩承担零件定位，螺母用于消除轴承或套类零件的轴向间隙，套筒段则为后续夹持、连接或导向提供安装边界。模型没有把整机外壳全部展开，而是保留轴系关键件，这种处理方式有利于结构设计人员检查配合关系：哪些面是径向配合，哪些面承担轴向压紧，哪些位置需要预留拆装空间，都能在爆炸式视图中直接判断。

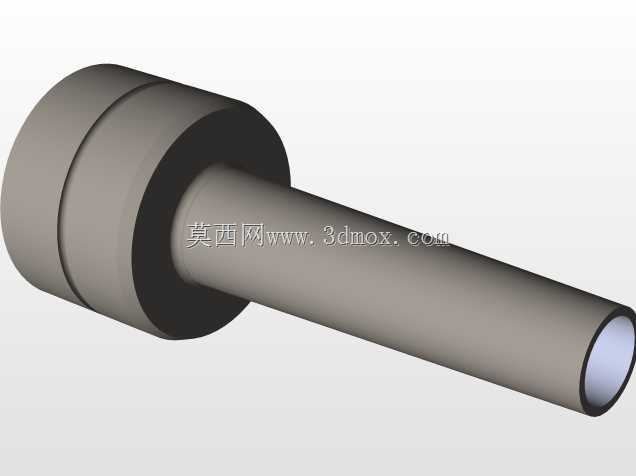

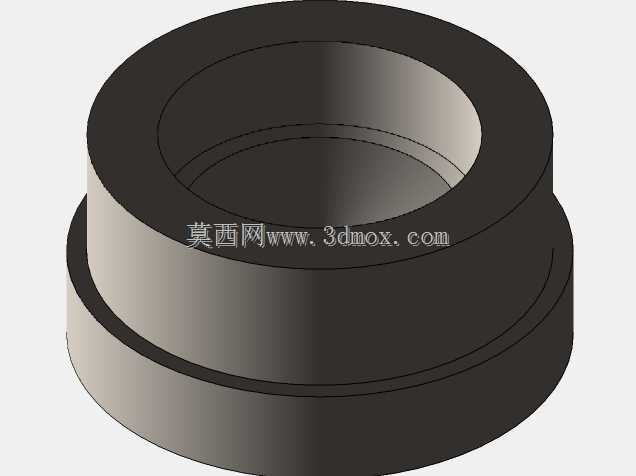

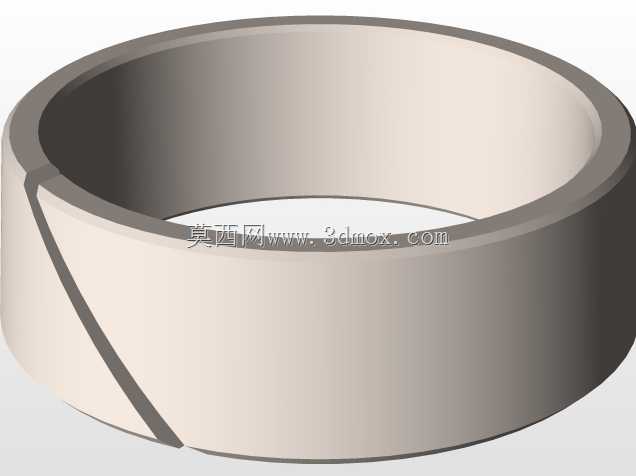

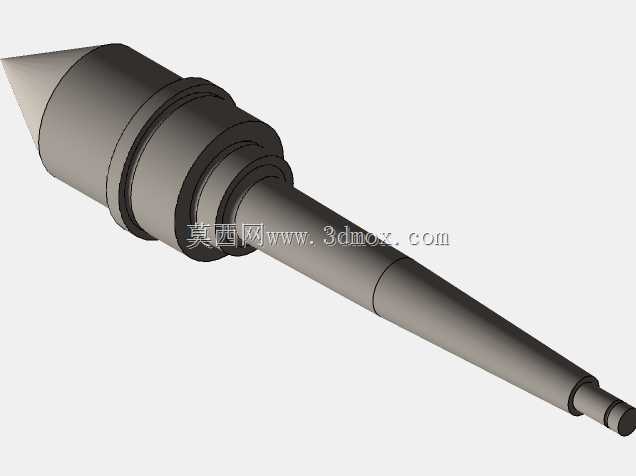

　　设计思路上，轴类零件采用多段阶梯结构并非单纯为了造型变化，而是由装配功能决定。较细轴段可穿过内孔件，较粗轴肩形成定位基准；螺纹段与螺母配合，可把轴承、隔套和连接节压紧在指定位置；端部法兰盘上的小孔对应紧固件布置，安装时需要保证孔位与箱体端面匹配。右端圆筒件具有较长内孔和外圆面，外圆可作为回转支撑或外观包覆面，内孔则用于容纳轴端、连接件或其他传动元件。它与中间球铰状小件相邻，提示该位置可能存在对位调整、角度补偿或柔性连接需求，避免因同轴度误差造成卡滞。

　　在工程建模时，轴系零件不能只按孤立实体绘制，需要先建立统一基准轴线。端盖端面、轴承位圆柱面、螺母螺纹段、套筒内孔都应围绕该轴线约束，否则装配后容易出现偏心。端盖法兰处的通孔应按螺栓圆周分布处理，孔径与螺栓之间保留合理间隙；轴肩过渡位置宜设置圆角或退刀结构，减少热处理和车削加工时的应力集中。螺纹段长度要满足螺母旋合和防松需要，同时不能侵占轴承有效配合宽度。套筒类零件的内外圆同轴度、端面与轴线垂直度，会直接影响回转平稳性，因此在图纸层面应把这些几何公差明确表达。

　　安装边界方面，左端法兰盘是最直观的固定界面，其外径、厚度、孔数和孔圆直径决定了它能否适配床头箱侧板；轴系沿水平方向延伸，右侧套筒外径较大，布置时要预留足够的回转半径，避免与防护罩、刀架或送料机构干涉。各零件拆开后沿轴向排成一线，也反映出真实装配路径：维修或检查时通常从轴端依次取下端盖、螺母、隔套、轴承和连接件，而不是从径向强行拆卸。若用于教学或工艺演示，该结构可以帮助操作者理解车削设备中定位基准、夹紧顺序和回转精度之间的关系。

　　从加工场景看，车削类设备强调工件旋转与刀具进给之间的稳定配合。轴系若存在间隙，切削时会产生振动、表面波纹或尺寸漂移；若轴向锁紧不足，回转件可能在负载变化时窜动。模型中多个台阶、螺母和套类零件正是为了控制这些问题。结构设计人员在复用此类方案时，应重点核对轴承位直径、套筒长度、法兰安装孔位、轴端伸出量以及相邻零件之间的避让间隙，再结合转速、负载和夹持方式选择配合精度。这样得到的三维结构不仅外观完整，也能在装配校核、加工工艺编制和设备维护说明中直接发挥作用。
