圆形带灯自锁电源按键开关结构

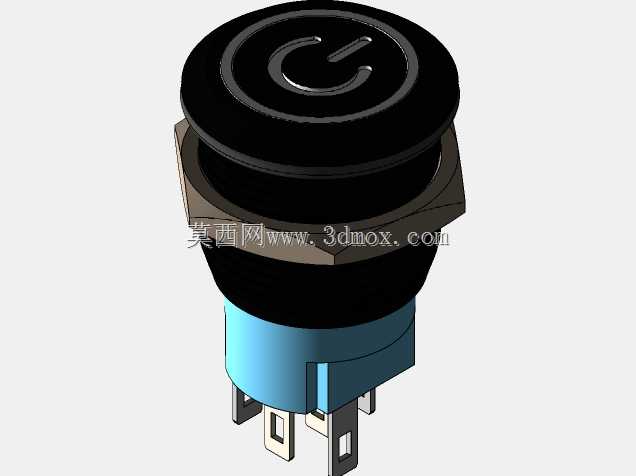

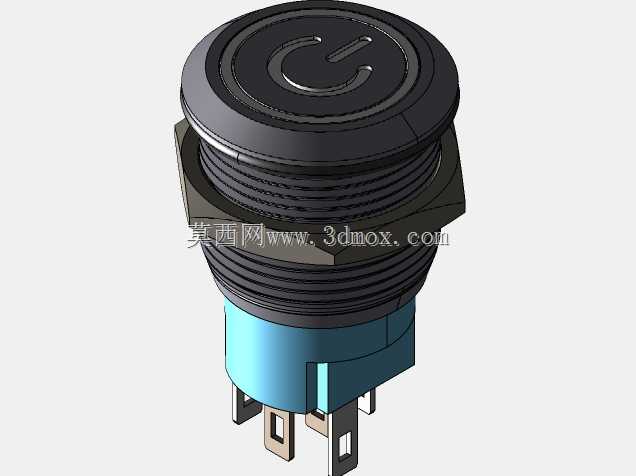

　　这类圆形开孔安装的电源按键开关，在工控面板、小型机电设备、桌面仪器、电源分配单元以及各类需要通断控制的电子装置里使用频率很高。模型完整还原了开关从按压操作面到背部接线端子的全部结构，头部为黑色圆形操作帽，帽面集成标准电源符号，内部预留环形导光区域，可配合背光实现通电状态提示，操作人员在光线不足的机柜环境中也能快速识别按键位置与工作状态。

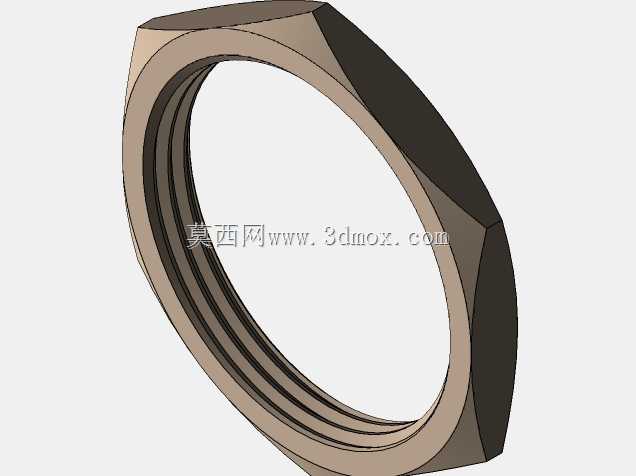

　　从整机装配边界来看，该开关采用面板开孔穿装方式，中部带六角锁紧螺母与止动垫片结构，安装时将开关本体从面板正面或背面穿入预留圆孔，旋紧螺母即可把开关压紧固定在面板上，六角外形可配合扳手施加合适预紧力，避免长期按压后出现转动松动。头部帽沿直径大于安装开孔，形成轴向限位，背部壳体依次设置密封段、定位台阶与接线基座，各段直径变化清晰，建模时可直接提取配合尺寸用于面板开孔、避让槽绘制以及装配干涉检查。

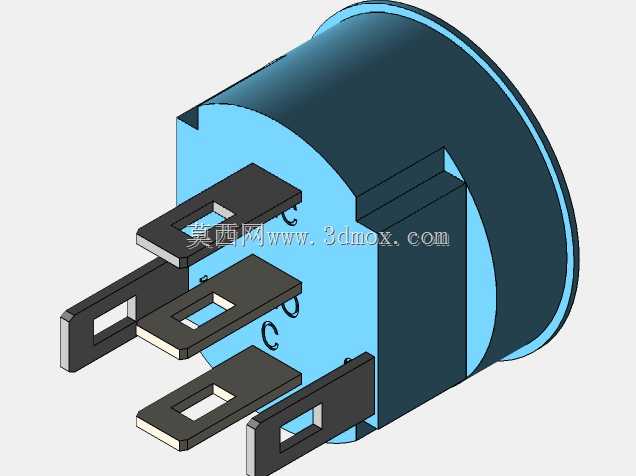

　　功能结构上，这款开关属于带自锁保持的按钮类型，按下一次后内部锁止机构保持触点接通，再次按压则解锁复位切断回路，无需操作人员持续按住，适合作为设备总电源启动、功能回路保持控制使用。开关背部伸出多组金属插片端子，端子为扁平快接形式，可直接配套标准插簧线束完成接线，无需焊接，产线装配时压接端子后直接插接即可，既能提升组装效率，也便于后期维护更换。端子排布在蓝色绝缘基座上，相邻端子之间保留绝缘隔挡，降低接线后误碰短路的风险，基座与上部黑色壳体的配合台阶也做了限位结构，保证内部触点组件装配后位置固定。

　　设计建模过程中，头部操作帽的曲面弧度、环形电源标识槽的深度都按照实物比例还原，帽体与内部动芯的配合间隙、按压行程对应的轴向活动空间均有体现，结构工程师在做面板布局时，可以直接把该模型调入装配体，核对按键突出面板高度、背部端子所需接线空间，以及开关后方线束弯折半径是否和机柜内其他元件发生干涉。对于需要做面板丝印、背光导光设计的设备，也可参考头部环形透光区域的尺寸，布置对应的LED灯板与导光件，保证光线均匀从符号区域透出，避免出现局部亮斑。

　　在实际选型应用中，这类开关常被布置在设备操作面板的显眼位置，正面黑色外观和多数工业机柜面板配色适配，防水型变体还可在头部增加橡胶密封圈，满足多尘、少量溅水的车间使用场景。模型把开关的外部装配特征全部细化：六角螺母的对边尺寸、插片端子的宽度与厚度、各段壳体的轴向长度都可作为结构设计参考，不用再反复测绘实物，就能完成面板开孔图、接线线束图的输出，同时在三维装配阶段提前验证安装操作空间，比如扳手拧紧螺母所需的周边间隙、手指按压按键所需的正面操作距离，都能在虚拟装配中提前校核，减少样机阶段的装配返工。
