紫铜壶式蒸馏冷凝酿酒实验装置

　　这套壶式蒸馏装置以紫铜为主体材质，由葫芦形蒸馏釜、鹅颈弯管与立式冷凝桶三部分串联构成，是小型蒸馏作业与工艺实验中常见的经典构型。整体采用薄壁铜材成型，铜的高导热性使釜体受热均匀、升温响应快，同时铜离子在蒸馏过程中能与硫化物等不良成分反应，起到改善馏出液风味的作用，这也是传统白兰地、威士忌酿造长期沿用铜制蒸馏器的根本原因。

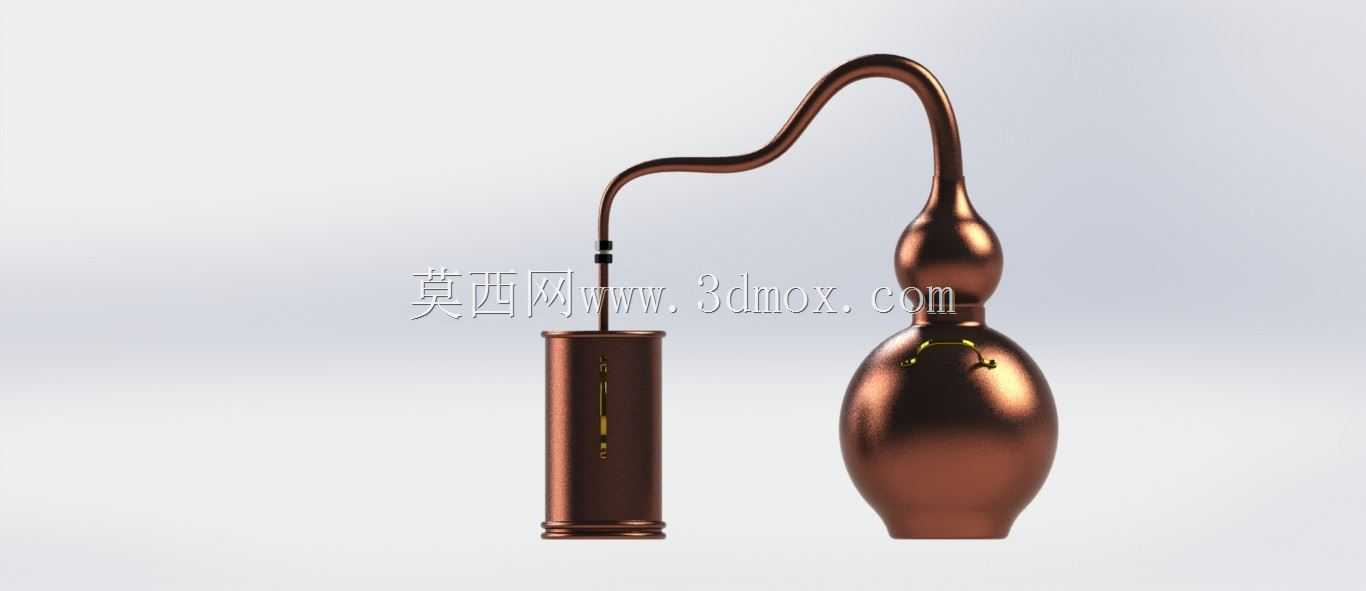

　　葫芦形釜体是整套设备的核心受热容器。其下腹部膨大，提供充足的料液容纳空间与受热面积；上腹部收窄后再鼓出形成球状气室，作用在于让上升蒸汽在此适度缓冲、回流，较重的液滴被拦截回落，较轻的醇酯蒸汽继续上行，相当于一个简易的精馏段。釜顶收口连接鹅颈管，弯管采用大弧度平滑过渡，避免直角造成的蒸汽滞留与积液。鹅颈管中段设有观察接头，可在运行中监视蒸汽状态与液沫夹带情况。

　　蒸汽经鹅颈管导入右侧立式冷凝桶。冷凝桶为圆筒夹套结构，内部走盘管或直管蒸汽通道，夹层通冷却水，蒸汽在管内自上而下被冷却凝结为液体，从底部出口收集。冷凝桶与釜体分离布置，二者通过弯管法兰对接，这种分体式布局既便于单独清洗釜内残渣，也利于冷凝桶独立维护、更换密封。

　　从安装边界看，装置整体占地较小，釜体与冷凝桶并排立于工作台面，鹅颈管横跨上方形成拱形轮廓，最高点位于弯管顶部，布置时需在上方预留装料、开盖与管路检修空间。釜底为受热面，下方需配套电热套、酒精灯或小型燃气加热源，台面应耐温并便于承接溢液。冷凝桶需预留冷却水进出管接口，进水下进上出以保证夹套充满、换热充分。

　　建模时需重点处理几处结构细节：一是葫芦釜的双曲面回转体，宜用旋转特征生成母线后抽壳，保证壁厚均匀；二是鹅颈弯管的空间扫掠路径，需保证管径一致、弯曲半径满足工艺要求，避免折弯处截面畸变；三是釜体与弯管、弯管与冷凝桶之间的连接法兰与密封面，应留出垫片厚度与螺栓孔位；四是冷凝桶内部盘管与外壁夹套的配合关系，进出水口方位要符合管路走向。

　　实际应用中，这类装置多用于小型作坊蒸酒、实验室溶剂回收、精油提取以及教学演示。操作时料液加注量一般控制在釜容的三分之二以下，防止沸腾液沫直接冲入弯管；加热需缓慢升温，通过调节火力与冷却水流量控制馏出速度。铜件长期使用后内壁会氧化结垢，需定期用柠檬酸或专用清洗剂冲洗，外壁抛光则兼顾散热与外观。

　　结构设计上还应关注热膨胀补偿：釜体受热后鹅颈管会产生微量位移，法兰连接处采用适度柔性密封可吸收变形；冷凝桶底座与釜体底座宜各自独立支撑，避免热应力通过弯管强行传递。对于需要测温的工况，可在釜顶气室或鹅颈根部增设温度计插孔，实时掌握蒸汽温度以判断馏分段。整体构型虽简洁，但受热、传质、冷凝三条工艺路线在曲面上连贯衔接，是理解蒸馏原理与铜制设备设计逻辑的典型载体。
