可调式压紧夹钳结构工程设计图纸

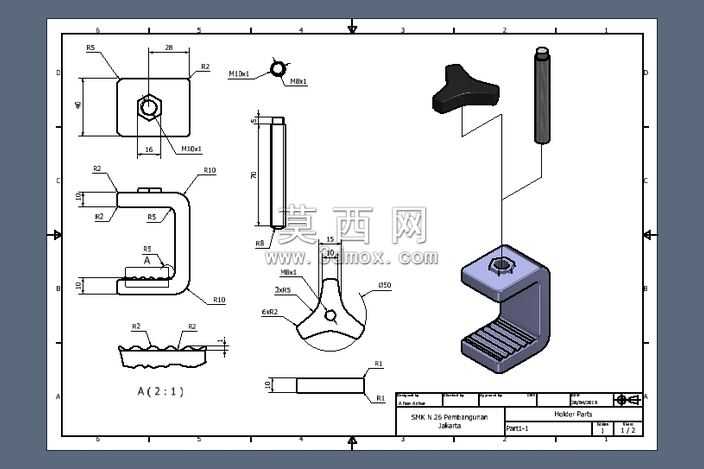

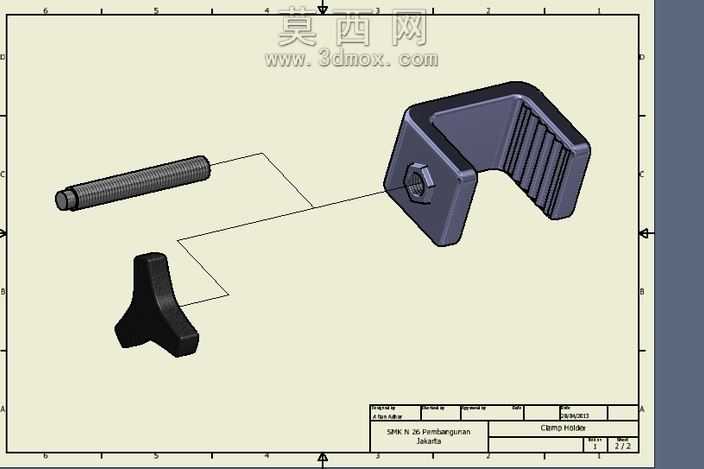

本作品为可调式压紧夹钳的全套工程设计图纸，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计公差配合规范，对夹钳的C型基座、压紧螺杆、星形旋钮、压头组件等核心零件逐一进行特征建模，确保各零件的装配间隙、配合精度完全符合实际加工要求。图纸中完整呈现了夹钳的多视角二维工程视图，包含基座的截面剖视图、螺杆的牙型细节图、压头的防滑齿形放大图、旋钮的外形轮廓图，同时标注了所有关键尺寸、形位公差、表面粗糙度要求，可直接用于指导生产加工。材质设计方面，C型基座采用高强度铸铁材质，保证夹持过程中的结构刚性与抗形变能力，压紧螺杆选用45号钢经调质处理，提升螺纹耐磨性与轴向受力强度，星形旋钮采用工程塑料注塑成型，兼顾握持手感与防滑性能，压头接触端面设计有锯齿形防滑纹路，增大与被夹持工件的摩擦力，避免压紧过程中出现工件滑移问题。结构设计上采用螺旋进给的压紧原理，通过旋转星形旋钮带动螺杆轴向进给，实现对不同厚度工件的快速夹紧与松开，C型开口结构可适配多种深度的夹持场景，整体结构紧凑、操作便捷，无需额外辅助工具即可完成夹持操作，可广泛应用于木工加工、工件焊接、零件装配、小型工件固定等多种作业场景。建模过程中对所有零件进行了干涉检查，验证了螺杆全行程进给过程中无结构卡滞、零件干涉问题，同时对关键受力部位进行了静力学仿真验证，确保夹钳在额定夹持力下不会出现结构断裂、塑性变形等失效问题，图纸中还附带了装配爆炸视图，清晰展示了各零件的装配顺序与配合关系，方便生产过程中的组装与后期维护拆解。
