迷你台式主机底部环形进气通风栅

　　这套环形通风构件对应紧凑型迷你台式主机底部的进气通路，整机放置在桌面或支架上时，底面与承载面之间预留的狭小间隙就是冷风进入机箱的唯一通道，栅格结构需要同时承担气流导入、异物遮挡、机身支撑与外观整合四项任务，不能只按普通装饰盖板处理。

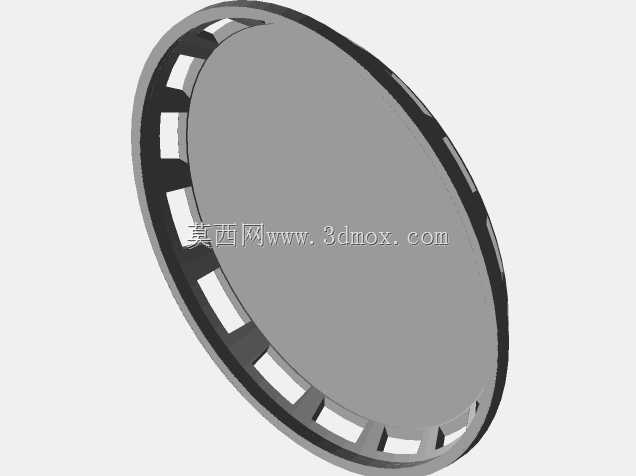

　　从实际装机工况看，迷你主机内部将主板、电源模块、存储单元与离心风扇压缩在极小的圆柱腔体中，风扇运转时在底侧形成负压，外界空气必须先穿过这圈栅格才能抵达散热鳍片。若开孔面积不足，进风侧阻力会直接抬高风扇转速，带来明显风噪；若开孔过大或肋条布置不合理，桌面的细小金属屑、回形针、液体泼溅物又可能直接进入腔体，触碰带电板卡。因此该构件采用整圈断续开窗的布局：外缘保留连续封闭环边，内侧保留完整圆形封板，中间一圈沿圆周均布矩形通槽，槽与槽之间由径向肋条连接上下环面。

　　这种布置的优势在工程验证中比较明确。连续外缘可以贴合主机底壳的止口，承担放置时的局部压载，避免薄壁壳体悬空变形；内侧实心圆板对应主机底部中心区域，该区域往往靠近主板固定柱与连接器，封闭后可减少灰尘直落，也能避免用户从底部看到内部线缆。中间环形开窗区则正对风扇进风范围，气流沿周向均匀进入，不会因单侧开孔造成偏心涡流。径向肋条沿圆周等距分布，既把大面积通槽分割为手指无法伸入的小窗口，满足防触碰要求，又在圆环受竖向压力时形成类似辐板的传力路径，把底脚受力分散到整圈壳体。

　　建模时需要重点控制几处边界。第一是轴向厚度，底栅属于外观与功能合一的薄件，过厚会压缩机箱内部可用空间并遮挡进风，过薄则在拧紧底壳螺钉或整机被按压时产生翘曲；肋条厚度、环边宽度与开窗长度要按同一量级匹配，避免局部填充过密导致缩水。第二是径向开窗位置，通槽不能越过底壳密封止口，也不能延伸到中心封板对应的螺钉柱区域，否则装配后会出现漏光、漏风或紧固件外露。第三是周向相位，所有矩形槽绕中心均布，肋条宽度一致，转角处保留小圆角，既降低塑料件或打印件的应力集中，也减少气流经过锐边时的啸叫。

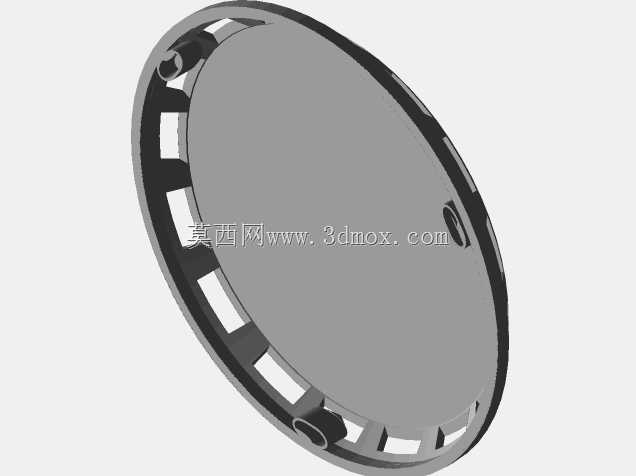

　　安装关系上，该构件不是独立外露支架，而是嵌入主机底部轮廓的功能环面。外圆需要与底壳外径保持连续，表面高差控制在外观件允许范围内；环边可设置定位台阶或卡扣位，使栅格在装配时自动对中，不需要额外调整角度。底脚支撑点应尽量落在实体环边或肋条交汇区域，避免把整机重量压在开窗悬空处。对于后期改装场景，该结构也可作为底部进风改造的参考：当主机被固定在显示器后背、机柜层板或密闭支架中时，底面自由进风空间变小，栅格的有效开窗率、肋条方向与周边避让尺寸会直接影响散热余量，设计时应保证环向各槽口外侧都有连续气路，不能被橡胶脚垫、标签或支架梁大面积封堵。

　　从结构表达看，模型把环形封板、周向通槽、径向肋条和外缘侧壁整合为一个整体，没有复杂运动件，也不需要额外装配关系，适合用于迷你主机散热结构分析、底壳改装设计、3D打印替换件制作以及紧凑型电子设备进风方案教学。核对模型时应关注圆环同轴度、槽口均布性、肋条与封板连接处的过渡，以及底壳贴合面是否保持平整；这些细节决定了它装上设备后能否同时实现稳定支撑、均匀进风和可靠防护。
