台式金融支付终端整机外壳结构

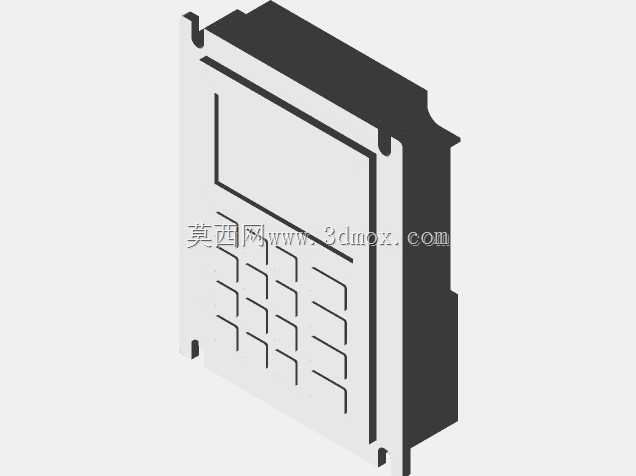

　　这套三维结构围绕商用收银场景下的固定式支付终端展开，整机采用立式偏薄的盒体布局，适配门店收银台、自助服务柜面、政务缴费窗口等长期固定摆放的使用场景，设备核心用途是完成银行卡受理、扫码交易核验、缴费金额输入与交易凭证交互，是线下收单环节里直接面向操作人员与消费者的交互硬件。

　　从结构排布逻辑来看，整机前壳做了明确的功能分区，上部预留大尺寸显示窗口，窗口区域做下沉台阶设计，既给液晶模组留出装配限位，也能在屏幕外侧叠加防护透明面板，避免日常擦拭、磕碰直接损伤显示面；窗口下方整面布置矩阵式按键区域，按键采用行列规整排布，数字键、功能确认键分区预留，键帽下方的壳体对应位置做按键通孔与导向筋位，保证按键按压行程不偏斜，长期高频敲击下不会出现卡键、松脱问题。整机侧壳做了多段阶梯式收边，顶部与底部分别伸出卡扣与限位凸台，前后壳装配时不需要额外外露大量紧固件，依靠壳体周边的扣位即可完成拼合，仅在隐蔽位置预留螺丝柱做锁紧，既保证外壳拼合缝隙均匀，也方便后期运维拆开检修内部主板、电源与通讯模块。

　　设计过程中优先考虑了桌面摆放的稳定性，整机背部做平直立面，底部预留防滑胶垫的安装槽位，设备放置在台面上时重心落在壳体中下区域，操作人员按压按键时整机不会出现翘动；壳体侧边预留接口开槽位置，可引出电源接线、通讯连接线，部分版本还可在背部预留通讯模块的扩展仓位，适配有线联网、无线通讯等不同布设需求。外壳的边角全部做小圆角过渡，没有尖锐棱边，既符合商用机具的外观安全要求，也能在注塑成型时减少应力集中，降低壳体长期使用出现开裂的概率。

　　安装边界层面，整机外形为竖置长方体，厚度控制在窄盒体范围，台面占用面积小，不需要额外打孔固定，直接平放即可使用；壳体内部的螺柱高度统一对齐PCB板安装孔位，主板、按键板、显示模组分层堆叠，各部件之间预留走线空间，避免线材挤压壳体造成装配凸起。前壳面板的按键区域做微微内凹的坡面，操作人员站立或坐姿操作时手指自然贴合按键位置，长时间输入缴费金额也不易疲劳；显示窗口的倾斜角度随整机立面自然朝向使用者，无需额外调整角度即可清晰读取交易金额与操作提示。

　　结构细节上，壳体四周的加强筋沿内壁纵横布置，在不显著增加外壳壁厚的前提下提升整体刚性，避免手持搬运、台面受压时外壳出现凹陷变形；顶部与侧边的凸台结构同时承担防磨作用，设备背面贴靠墙面或自助设备柜体时，凸起棱边先接触接触面，保护壳体主面不被刮花。整机各装配特征都对应实际量产注塑件的工艺要求，扣位拔模角度、螺丝柱加强斜筋、按键孔边缘倒角都做了同步处理，结构工程师拿到模型后可直接拆分内部电器件仓位，核对显示屏、按键板、主控板的干涉间隙，也可基于此外壳调整接口位置，衍生出适配不同缴费场景的专用支付终端版本。
