工业操纵杆控制手柄结构设计

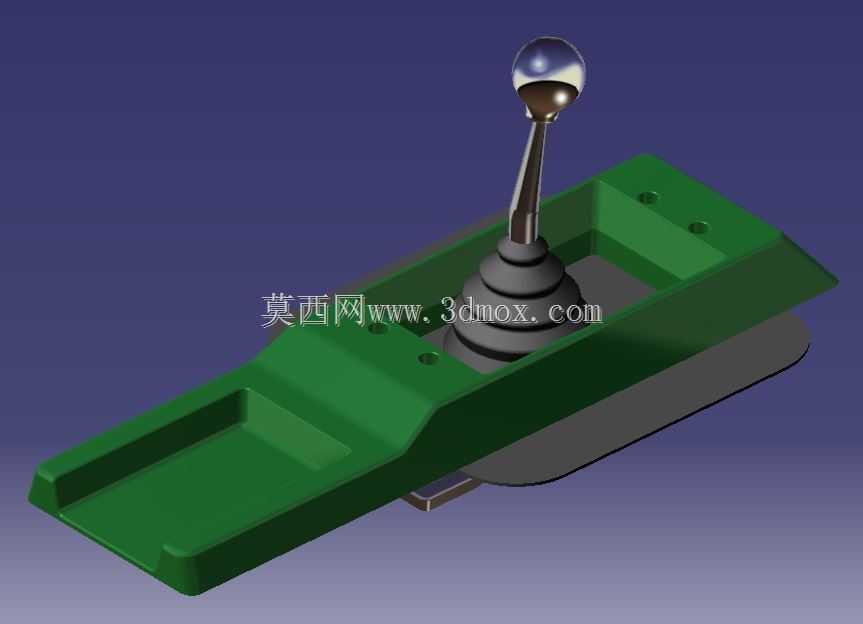

　　该操控组件的设计核心围绕工业现场的手动指令输入需求展开，在各类中小型工程设备、移动式作业机械、模拟操控台的人机交互环节中，这类手动操纵杆是操作人员向设备控制系统传递动作指令的核心媒介，区别于按键式的离散信号输入，这类摇杆结构可实现多方向的连续信号输出，适配设备行进方向、作业机构动作幅度的线性控制需求。从结构布局来看，组件采用下沉式安装基座设计，基座主体为长条形槽型结构，前端预留平整的安装避让区域，可直接嵌入设备操控台的预留安装位，基座上预设的多个安装孔位可通过标准紧固件完成与台体的刚性连接，安装边界贴合操控台的常规开孔尺寸，无需额外定制转接支架即可完成装配，基座的下沉式槽体将摇杆的摆动行程完全容纳在槽体内部，

　　避免外部杂物落入摆动间隙造成卡滞，同时也能减少误触导致的操作失误。摇杆的核心传动部分采用多级锥形防尘套结构，防尘套为阶梯式褶皱设计，可随摇杆的全方向摆动产生自适应形变，完全覆盖摇杆与基座之间的活动间隙，在多粉尘、多切削液飞溅的车间作业环境下，可有效阻挡固体颗粒、液态污物进入基座内部的传感或传动结构，大幅降低日常维护的频次。摇杆顶端的操作头采用球面抛光设计，握持接触面贴合人体手掌自然弯曲的弧度，长时间操作不易产生手部疲劳，操作头的金属抛光表面可减少手部汗液附着带来的打滑问题，提升操作的精准度。从功能实现逻辑来看，该结构可支持前后左右四个基础方向的摆动操作，同时可通过摆动角度的变化对应不同的控制量输出，比如在小型行走设备上，

　　摇杆向前摆动的角度大小直接对应设备的行进速度，左右摆动对应转向角度，操作逻辑直观，操作人员无需复杂培训即可快速上手。设计过程中充分考虑了操作的容错空间，摇杆的摆动阻尼经过合理匹配，既不会因为阻尼过小导致轻微触碰就产生误动作，也不会因为阻尼过大造成操作费力，摆动到极限位置时具备明确的触感反馈，让操作人员无需目视即可感知到操作行程的边界。基座的整体外形采用流线型过渡设计，没有尖锐的棱角，避免操作人员在快速操作过程中被磕碰划伤，基座表面的哑光处理可减少车间照明光线的反射，避免反光干扰操作人员的视线。在结构强度设计上，基座采用高强度工程塑料材质，兼顾轻量化与结构刚性，可承受常规操作下的侧向冲击力，即使操作人员施力过大也不会出现基座断裂、

　　变形的问题，摇杆的金属杆体经过调质处理，具备足够的抗扭与抗弯强度，可承受数万次的反复摆动操作而不产生塑性变形。该结构的安装适配性较强，可根据不同设备的控制需求，在基座内部适配电位器式、霍尔式等不同类型的信号采集元件，无需改动外部安装尺寸即可实现不同精度等级的控制需求，既可以应用在小型工程机械的行走操控单元上，也可以集成在工业设备的调试操控台、模拟训练设备的操作终端中，作为核心的手动指令输入部件使用。在实际装配过程中，该组件的接线区域预留于基座底部，安装完成后线缆完全隐藏在操控台内部，不会外露干扰操作，整体外观整洁，同时也能保护线缆不受外部磨损。
