带撬片结构的密封瓶盖三维结构设计

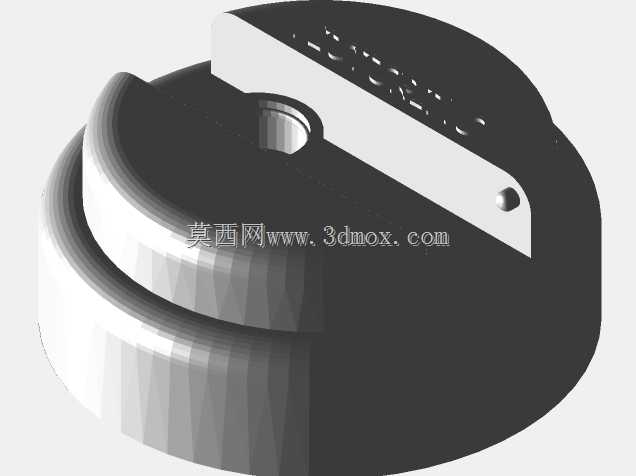

　　日常接触的瓶装容器密封结构中，瓶盖是直接决定内容物存储可靠性、使用便捷性的核心部件，这款带一体式撬片的瓶盖结构，主要适配需要手动启封的硬质瓶装容器，常见于调味品类瓶装产品、户外便携储水瓶、工业试剂分装瓶等场景，区别于普通旋合式瓶盖，该结构在盖体顶部集成了凸出的撬启受力片，无需额外借助开瓶工具即可完成密封膜的刺破或者盖体的撬启操作，解决了传统瓶盖开启时需要寻找辅助工具的痛点。从结构设计逻辑来看，整个盖体采用阶梯式回转体构型，下部设置多层环形密封筋，装配时与瓶口的外壁或者内壁形成过盈配合，多层筋位的设计可以在不同压缩量下形成多道密封屏障，既可以阻挡液态内容物的渗漏，也能阻隔外部空气、粉尘进入容器内部，避免内容物受潮、氧化或者被污染。

　　盖体顶部的撬片与盖体主体为一体化结构，撬片根部做了圆弧过渡处理，避免应力集中导致撬启时发生断裂，撬片末端设置了小圆角的受力凸点，撬启时手指或者硬质薄片可以抵在该位置施加作用力，力臂长度经过适配设计，既不会因为力臂过长导致盖体整体尺寸过大、占用过多包装空间，也不会因为力臂过短导致开启时需要施加过大的作用力，符合日常手动操作的施力习惯。盖体中心位置预留了小型通孔结构，该结构可以根据实际使用需求做两种适配：如果是需要完全密封的容器，可以在装配时通过超声波焊接或者热熔封堵的方式将该孔封闭，不影响整体密封性能；如果是需要倾倒出料、或者安装导流嘴的容器，可以直接打通该孔作为出料通道，无需额外在盖体上二次加工，提升了结构的通用适配性。

　　从安装边界尺寸来看，盖体的下部配合段直径严格匹配对应规格的瓶口外径，环形密封筋的外径比瓶口内径大0.2-0.4mm，装配时通过材料的弹性变形卡入瓶口，安装到位后会有清晰的卡扣触感，提示装配到位；盖体的总高度控制在常规瓶盖的尺寸区间内，不会因为增加撬片结构导致整体高度过高，影响瓶装产品的堆叠存储与外包装箱的尺寸适配。撬片的凸出高度经过优化，既保证足够的受力接触面积，也不会在堆叠时与上层瓶底发生干涉，运输过程中不会因为挤压导致撬片断裂或者盖体松脱。在材料适配层面，该结构可以采用PP或者PE等常用包装塑料注塑成型，一体化的结构不需要额外组装其他配件，生产时仅需一套注塑模具即可完成成型，脱模角度设置在1.5度左右，既可以保证成型后顺利脱模，

　　也不会影响密封筋的配合精度。盖体表面的防滑纹理做了细密的竖向棱条设计，旋合时可以增加手部与盖体的摩擦力，即使手部沾有水或者油污，也能施加足够的旋紧力矩，避免打滑。针对不同的使用场景，该结构还可以做灵活的参数调整：如果是用于盛装碳酸类带内压的饮品，可以适当增加下部密封筋的数量与过盈量，提升密封承压能力；如果是用于一次性防伪封装，可以在撬片与盖体的连接位置设置断点式连接筋，首次撬启时连接筋断裂，留下清晰的开启痕迹，起到防伪防拆的作用；如果是用于可重复使用的储水容器，可以在密封筋位置增加硅胶密封圈的安装槽，进一步提升反复开合后的密封寿命。在实际装配验证过程中，该结构的旋合扭矩控制在1.2-1.8N·m区间时，即可达到可靠的密封效果，手动开启时的撬启力控制在15-25N，符合普通成年人的手部施力范围，不会出现开启困难或者轻易松脱的问题。盖体的外轮廓做了全圆角处理，没有尖锐的棱角，日常使用接触时不会划伤手部，撬片的边缘也做了倒钝处理，即使直接用手指按压撬片启封，也不会产生刺痛感。
