DPS5020电源盖板钣金结构设计

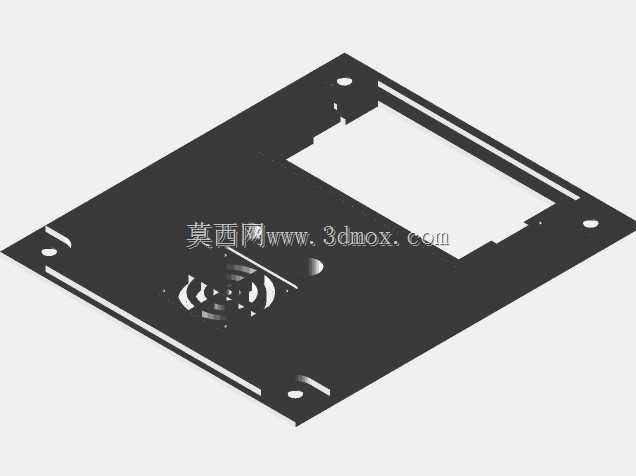

　　这款DPS5020配套的电源盖板，是通讯类开关电源整机防护结构中的核心钣金构件，日常在通讯基站供电模块、桌面式通讯测试电源、小型通讯设备内置供电单元中应用广泛，主要承担电源内部PCB板、功率器件的物理防护，同时兼顾整机散热、安装定位、电磁屏蔽辅助的多重作用。从实际工程落地的角度看，这类盖板的设计首先要匹配电源整机的安装边界，其整体轮廓为规则矩形钣金结构，边缘预留的折边结构刚好与电源底座的卡槽配合，不需要额外增加复杂的连接结构就能实现快速扣合，装配时能有效减少紧固件的使用数量，提升产线装配效率。盖板上预留的大尺寸矩形开窗，是专门为DPS5020电源的数显调节模块预留的操作窗口，窗口边缘的冲压定位凸点，刚好能卡在显示模块的外壳卡槽内，

　　避免显示面板在运输、使用过程中出现移位，同时窗口的尺寸公差控制在±0.1mm范围内，既能保证显示面板顺利装入，又不会出现过大缝隙影响整机外观与防尘效果。盖板下半部分的阵列式散热开孔，是结合电源内部功率器件的发热位置设计的，开孔区域正对应内部MOS管、整流桥等高热器件的安装位置，开孔采用冲压成型的格栅结构，在保证通风散热面积的前提下，不会大幅降低钣金件的整体结构强度，同时格栅的翻边方向朝向电源内部，能避免外部尖锐物体从散热孔触碰内部带电器件，满足安规设计的基本要求。盖板四个角位置预留的带缺口安装孔，是为了适配电源底座上的固定螺柱，缺口式的设计允许盖板在装配时先挂在螺柱上调整位置，再拧紧固定螺丝，相比全圆孔结构，装配容错率更高，

　　能抵消部分钣金加工、底座注塑带来的累积公差，避免出现孔位对不齐无法装配的问题。设计这类钣金盖板时，首先要确认电源内部所有元器件的高度边界，盖板的内表面与内部最高元器件之间要预留至少2mm的安全间隙，避免元器件顶到盖板造成短路或者结构变形；其次要考虑钣金加工的工艺性，所有折边的内圆角半径匹配所选钣金板材的厚度，避免折弯时出现开裂，散热孔的间距也要满足冲压工艺的最小壁厚要求，防止冲压过程中出现孔位变形、板材撕裂的问题。另外盖板表面的处理方式通常采用黑色哑光喷塑，一方面能提升钣金件的防锈耐腐蚀能力，另一方面哑光表面不会在通讯设备机房的照明环境下产生反光，避免干扰运维人员观察电源的显示数值。从安装适配性来看，

　　这款盖板的整体外形尺寸完全匹配DPS5020系列开关电源的标准外壳尺寸，不需要对原有电源底座做任何修改就能直接替换使用，对于需要自行组装DIY通讯电源、维修替换损坏电源盖板的场景，这类结构件的适配性表现十分稳定。在实际的结构验证环节，这类盖板需要通过跌落测试、振动测试，确保在运输、日常使用过程中不会出现变形、脱落的问题，同时散热区域的开孔率经过核算，能满足电源满负载运行时的空气流通需求，不会因为盖板遮挡导致内部器件温升超标。很多工程师在设计这类电源盖板时容易忽略折边的回弹量控制，实际加工时需要根据板材的材质调整折弯角度的补偿值，保证盖板扣合后与底座之间的缝隙均匀，不会出现一侧缝隙过大、另一侧扣合不严的问题；另外安装孔的缺口方向也要统一朝向装配操作的方向，方便产线工人快速对位，减少装配辅助时间。
