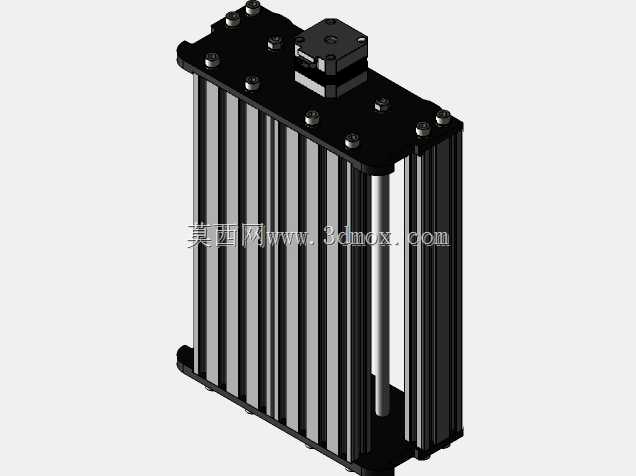

Laseraxe型CNC设备Y轴移动传动组件结构

　　这套Y向移动传动组件是桌面级Laseraxe型CNC加工设备的核心进给单元，主要面向小型非金属板材、软金属薄片的刻划、铣削加工场景，常见于个人DIY加工工坊、教学实训实验室、小型文创产品打样车间，承担加工过程中Y轴方向的工件承载与精准进给动作，是保障设备平面加工精度的核心结构模块。

　　从结构功能来看，整套组件集成了移动底座、支撑支架、线性导轨、T8传动丝杆、驱动电机以及工件推板六个核心部分，各部件的配合精度直接决定Y轴的进给重复定位精度。其中线性导轨采用平行双列布置，安装在铝型材拼接的支撑支架上，导轨副选用预压级滑块，可抵消加工过程中铣头接触工件产生的侧向切削力，避免移动底座在进给过程中出现偏摆、爬行问题。驱动端采用T8梯形丝杆搭配步进电机的传动方案，丝杆两端通过支撑座固定在支架两端，丝杆螺母与移动底座刚性连接，电机通过联轴器直连丝杆输入端，可实现0.1mm级的单步进给精度，完全满足小型CNC设备的加工精度需求。

　　设计过程中优先考虑了桌面级设备的安装边界限制，整体采用模块化拼接思路，支撑支架选用标准工业铝型材搭建，无需定制焊接机架，可根据加工幅面需求灵活调整型材长度，适配不同加工行程的设备改造需求。移动底座采用平板式结构设计，上表面预留了标准间距的T型槽安装位，可直接固定工件夹具或者工件推板，推板与移动底座之间通过定位销连接，拆卸调整便捷，可根据不同的工件装夹需求更换不同规格的推板结构，无需对底座进行二次加工。

　　安装边界方面，整套组件的宽度方向尺寸适配1510规格CNC设备的机身安装空间，导轨安装面的平面度公差控制在0.05mm以内，支架底部预留了与设备机身横梁连接的固定孔位，孔位间距与标准15系列铝型材的槽间距完全匹配，安装时无需额外打孔，可直接通过T型螺栓完成组件与机身的装配。电机安装位采用下沉式设计，电机主体嵌入支架端部的型材空腔内，可有效缩减整套组件的端部外伸尺寸，避免设备运行过程中电机与机身其他部件产生运动干涉。

　　实际使用过程中，这套组件的负载能力可满足5kg以内的工件承载需求，进给速度范围在0-2000mm/min之间，可适配雕刻、轻铣、钻孔等不同加工工序的进给参数要求。导轨副配备了简易的防尘挡片，可阻挡加工过程中产生的切屑、粉尘进入导轨滑块内部，延长导轨的维护周期，T8丝杆采用自润滑材质螺母，日常使用无需频繁加注润滑脂，降低了小型设备的日常维护成本。结构上所有外露的连接螺丝均采用内六角圆柱头螺钉，沉头安装设计，螺钉头部不突出安装面，避免移动过程中与线缆、工件产生刮碰。

　　从建模逻辑来看，整套结构的建模过程完全遵循实际加工装配顺序，先搭建铝型材支架的基准框架，再依次装配导轨、丝杆、移动底座、驱动电机、推板等部件，所有配合面均按照实际公差要求设置了装配间隙，运动部件预留了合理的活动行程，可直接用于后续的工程图导出、装配干涉检查、运动仿真验证，也可作为同类型小型CNC设备Y轴结构设计的参考模板，帮助设计人员快速完成进给单元的方案选型与结构细化，减少重复建模的工作量。
