4mm规格红黑配对香蕉母插座接线柱

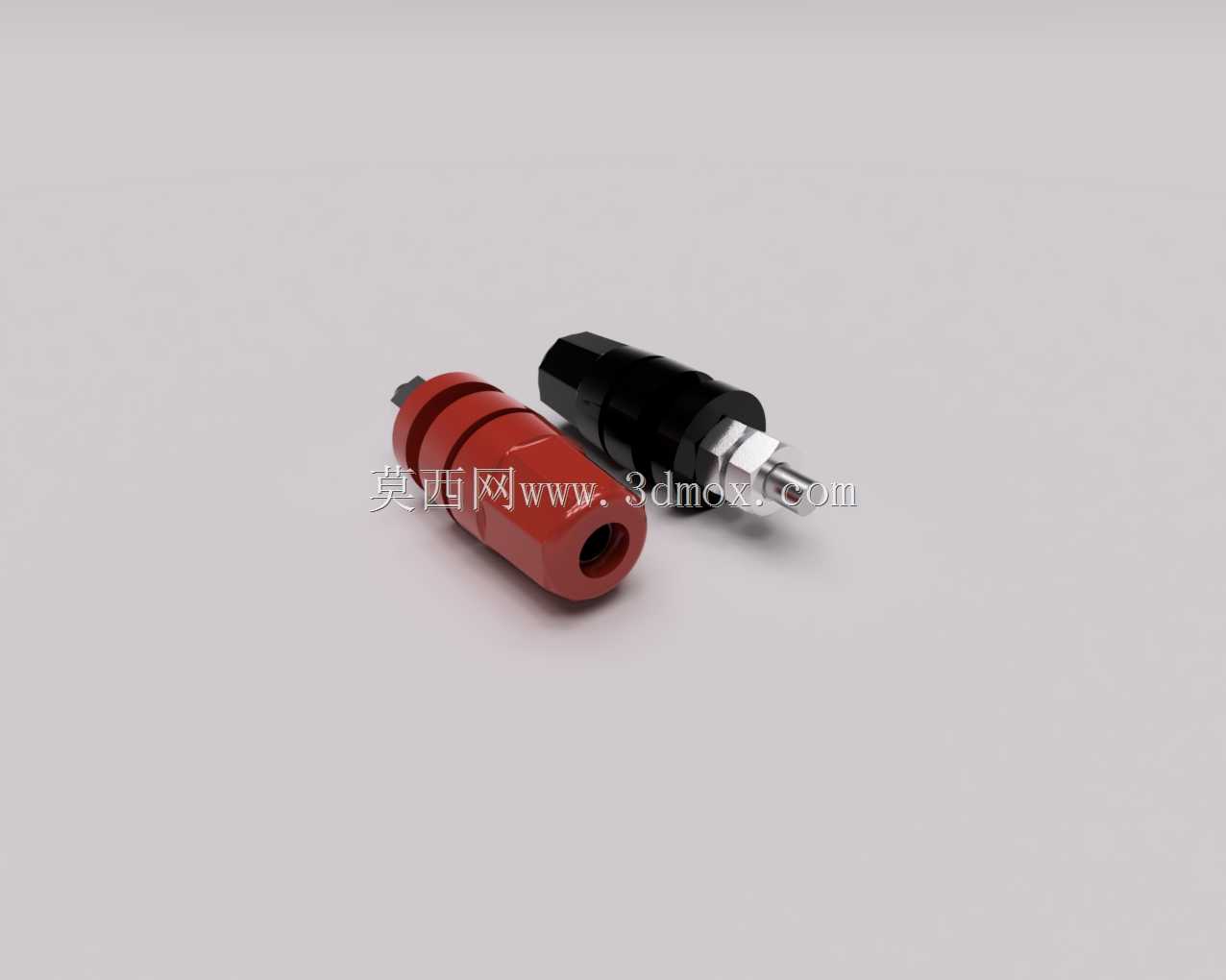

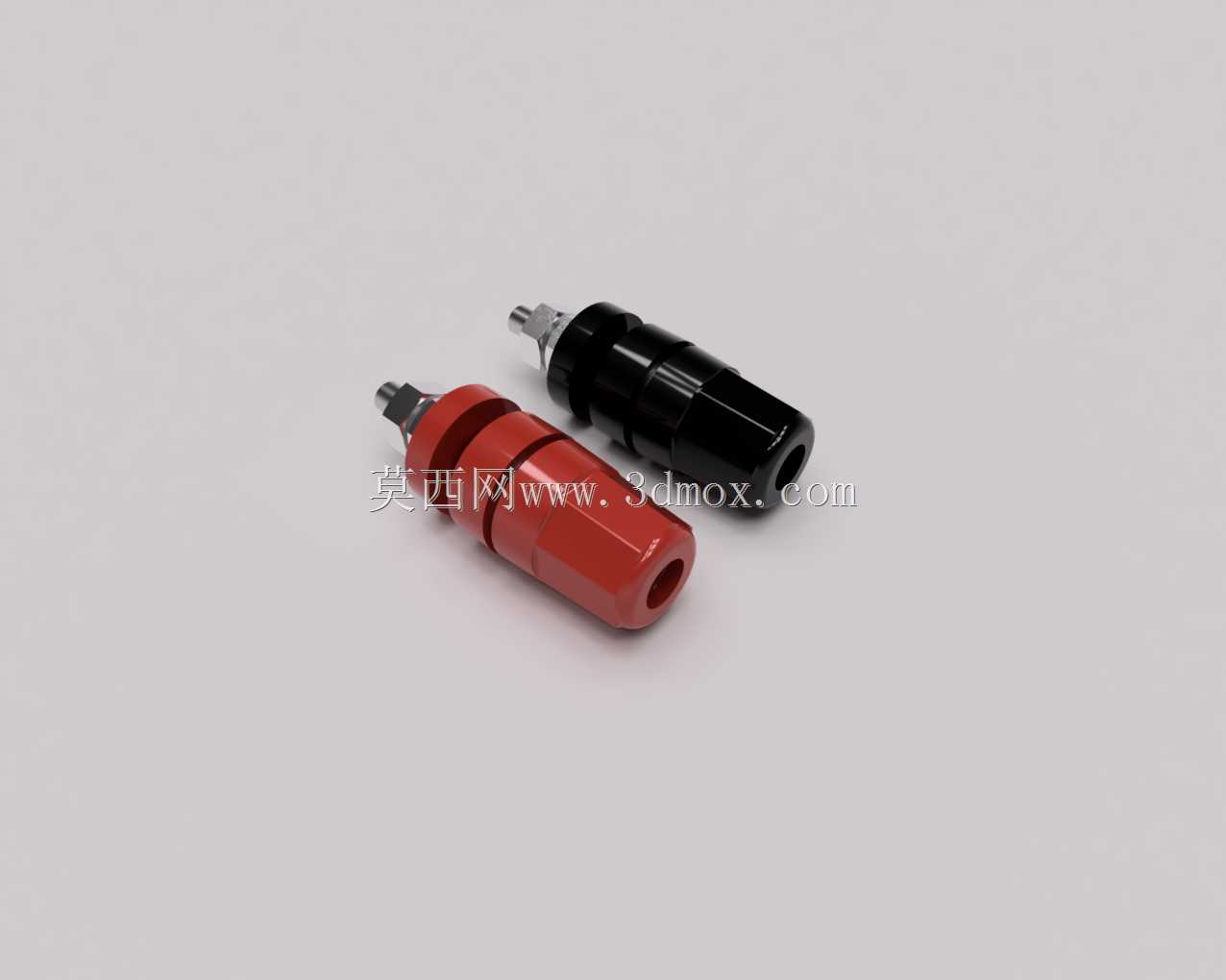

　　在实验室测试台、教学实训电源、音响设备接线、小型电力测试回路这类需要频繁拆装接线的场景里，4mm香蕉插座是使用频率极高的接插部件，这类部件的设计合理性直接影响接线效率、接触可靠性与使用安全性。本次建模的接线柱采用红黑分色配对设计，从结构设计逻辑上，首先通过外观颜色做极性区分，红色对应正极、黑色对应负极，从视觉层面规避接线时的极性接反风险，这一设计在直流供电回路、多通道测试设备中尤为重要，能大幅降低现场接线的误操作概率。

　　从功能特性来看，该接线柱兼容标准4mm直径香蕉插头的插合，同时柱身的滚花结构支持徒手拧动，在没有配套插头时，可直接将剥去绝缘层的导线缠绕在接线柱上拧紧固定，兼顾快速插装与临时接线的双重使用需求。内部接触件采用弹性铜质结构，插合后能提供足够的接触正压力，避免大电流通过时因接触电阻过大产生发热问题，外部绝缘壳体采用绝缘性能优异的工程塑料材质，表面做防滑纹理处理，既保证带电操作时的绝缘防护，也方便徒手拧动接线柱完成导线紧固。

　　建模过程中，首先确定核心安装边界尺寸：接线柱整体长度控制在适配常规1-3mm厚度设备面板的范围，尾部带螺纹安装段搭配锁紧螺母，可直接在设备面板上开对应直径的安装孔，从面板正面插入后在背面拧上螺母即可完成固定，安装孔位公差控制在合理范围，既保证安装时的便利性，也避免安装后出现松动晃动。头部插合端的内孔严格匹配4mm香蕉插头的尺寸公差，孔内的弹性接触片做了等分布局设计，保证插头插入时四周受力均匀，不会出现单边接触导致的接触不良问题。

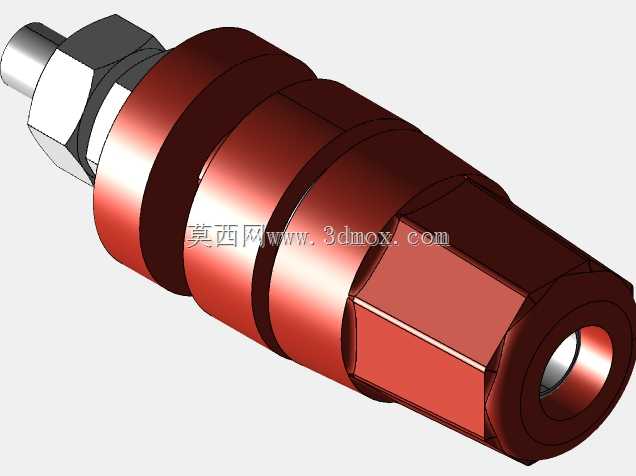

　　从实际应用的适配场景来看，这类接线柱可覆盖最高数十安培的持续载流需求，适配多类低压供电、信号传输场景：在学生实验电源上，这类接线柱是标准配置，可满足学生频繁接线拆线的使用强度；在音响设备的后置接线端，红黑配对的接线柱可清晰区分左右声道与正负极，方便发烧友更换音箱线；在小型电力测试工装里，这类接线柱可快速连接测试导线，提升测试接线的效率。建模时特意还原了柱身的防滑滚花细节、尾部的螺纹结构、插合端的内孔倒角，这些细节都是实际生产与装配中需要重点管控的尺寸：插合端的倒角可引导香蕉插头顺利插入，避免插头插偏导致内部接触片变形；尾部螺纹的螺距与直径匹配通用锁紧螺母，无需定制特殊配件即可完成装配；绝缘壳体的外形做了圆弧过渡处理，没有尖锐棱角，避免操作时划伤手部。

　　在结构强度设计上，绝缘壳体与内部金属嵌件采用注塑包胶的结构，金属嵌件的尾部做滚花处理，保证注塑后塑料壳体与金属件之间不会发生相对转动，拧动接线柱紧固导线时，不会出现金属件与塑料壳体脱开的问题。金属接插件的表面做镀镍处理，既提升抗氧化能力，长期使用不会出现接触表面氧化导致的接触电阻升高问题，也能提升表面耐磨性，反复插拔后不会出现镀层脱落的情况。红黑两色的壳体采用同模不同色的注塑方案，除颜色外其余结构尺寸完全一致，生产时仅需更换塑料原料色母即可完成两种极性产品的生产，降低模具开制成本与生产管理难度。

　　建模时对安装空间的预留也做了对应考量：两个接线柱在面板上安装时，中心距建议不小于15mm，既保证徒手拧动接线柱时不会碰到相邻的另一个接线柱，也满足电气间隙的安全要求，避免高压场景下出现极间飞弧的风险。接线柱外露在面板正面的高度控制在合理范围，不会因为突出过高导致设备搬运时发生磕碰，也不会因为突出过短导致徒手拧动时施力不便。尾部的接线部位同时支持焊线与螺丝压线两种接线方式，适配不同生产场景的装配工艺：批量生产时可采用波峰焊直接将导线焊接在尾部焊片上，小批量改装时可直接用尾部的螺丝压紧导线，无需焊接工具即可完成接线。
