适配索尼FCB-EV7520A相机的二轴云台结构

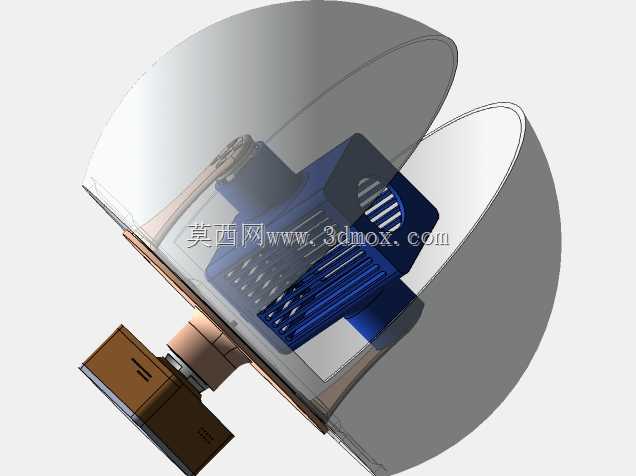

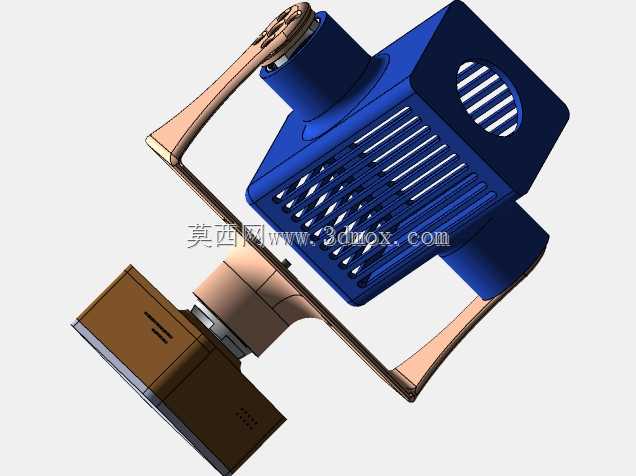

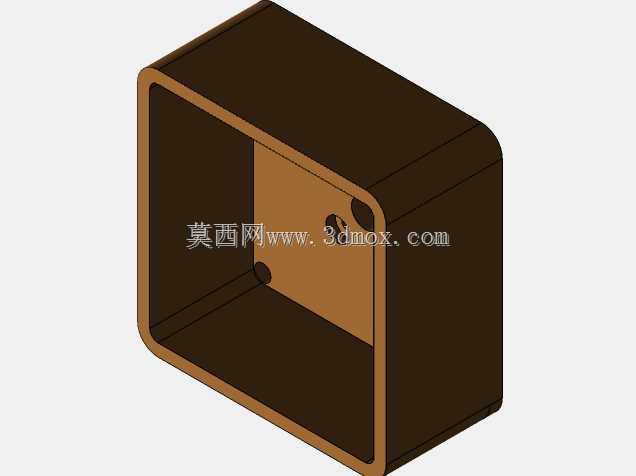

　　该二轴转向结构主要面向远距离视频采集、定点监控、移动载具视觉感知类场景，可搭载在巡检机器人、固定边防监控点位、应急布控设备、小型无人机吊舱等载体上，核心作用是为变焦相机提供双自由度的姿态调整能力，让相机可在水平、俯仰两个维度完成角度偏转，实现大范围视场覆盖，同时保证转动过程中光轴稳定性，避免画面抖动偏移。结构设计上同时覆盖带圆顶护罩、无圆顶护罩两种配置方案，可适配不同的户外防护需求：带圆顶的版本可在外侧加装透明半球护罩，隔绝雨水、灰尘、外力磕碰对相机及转动机构的损伤，适合露天部署场景；无圆顶版本则可降低整体结构重量，缩小转动惯量，适合对负载重量敏感的机载、便携类设备使用。转动驱动部分选用2212规格无刷直流电机作为动力源，

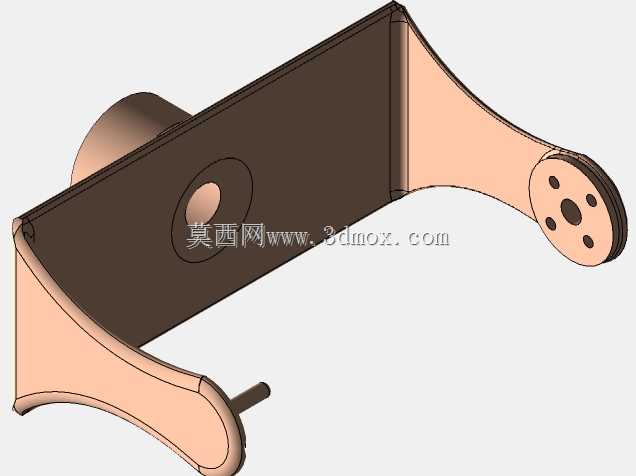

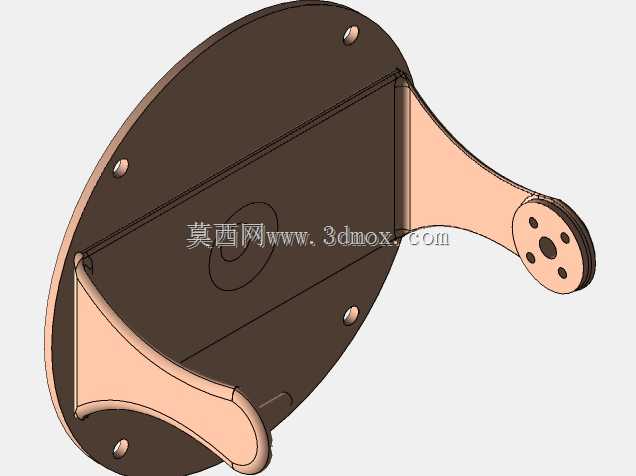

　　这类电机扭矩输出平稳、低速运行无卡顿，配合Storm32云台控制板可实现高精度的角度闭环控制，能抵消载体移动带来的姿态扰动，保证变焦过程中画面始终保持稳定，不会出现画面漂移、卡顿的问题。结构的安装边界设计充分考虑了载具适配性，底部预留标准的安装固定孔位，可直接对接常见的常平架安装底座，不需要额外做转接件加工，安装时只需保证底座平面平面度公差在0.1mm以内，即可避免转动过程中出现卡滞、偏心磨损的问题。整体转动部分的走线采用内部中空走线设计，所有相机信号线、电机供电线都从结构转轴内部穿过，不会在外部裸露线材，既避免转动过程中线材被拉扯磨损，也能让整体外观更整洁，减少风阻对转动精度的影响。俯仰轴的转动范围设计覆盖-90度到+90度区间，

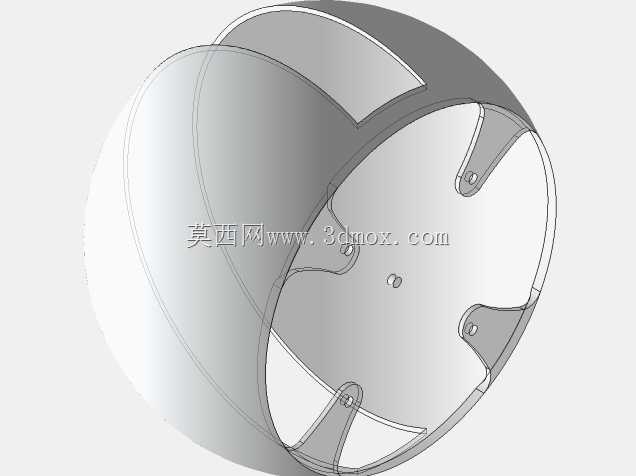

　　可实现从垂直向下到垂直向上的全角度覆盖，水平轴则可实现360度连续旋转，不存在转动死角，满足大范围监控、目标追踪的视场需求。结构的配重设计做了针对性优化，相机安装位的重心与两个转轴的交点重合，可大幅降低电机保持扭矩的负载，减少电机发热，延长连续工作时间，同时在高速转动时不会出现偏载抖动的问题。圆顶护罩的安装采用快拆卡扣结构，不需要额外工具即可完成护罩的拆卸，方便后期对相机镜头进行清洁、维护，护罩与底座的接缝处预留了密封胶条安装槽，加装胶条后可达到IP65级防护能力，适应雨天、多尘的户外工作环境。控制板的安装位设置在底座内部的空腔中，与电机、相机的接线距离最短，可减少信号传输过程中的干扰，保证云台控制信号、相机视频信号的传输稳定性，

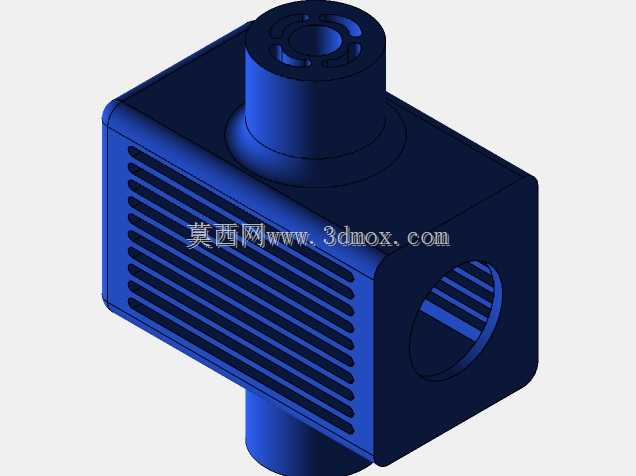

　　空腔同时预留了散热间隙，可保证控制板、电机长时间工作时的热量及时散出，不会出现过热宕机的问题。整个结构的传动部分采用直连驱动设计，没有额外的齿轮减速结构，可完全消除齿轮间隙带来的回差，角度控制精度可达到0.01度级别，在30倍变焦的最大长焦状态下，也能精准控制相机指向，不会出现微调时画面跳动的问题。
