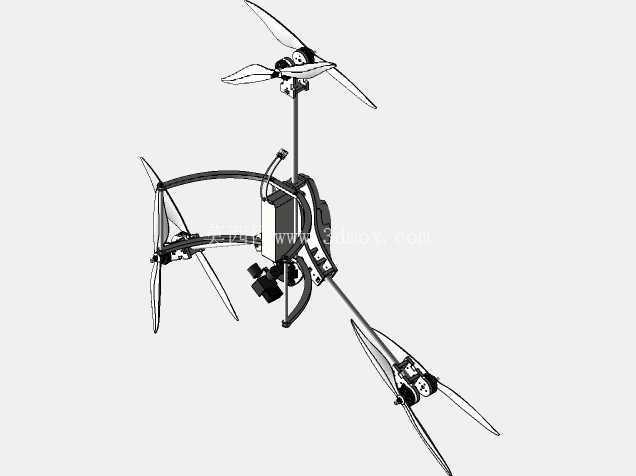

这套结构方案围绕小型六旋翼飞行平台展开,采用Y6共轴双旋翼布局,在三个机臂末端分别布置上下两组动力单元,整机使用5010规格无刷直流电机,并匹配18英寸螺旋桨。与常规六轴六臂布局相比,Y6形式把六个旋翼压缩到三个机臂方向上,机臂展开尺寸更紧凑,相邻桨叶之间的干涉边界更容易控制,同时在单个动力单元出现异常时,仍可依靠剩余旋翼维持一定的姿态裕度,适合用于航拍巡检、教学验证和小型任务载荷搭载等场景。

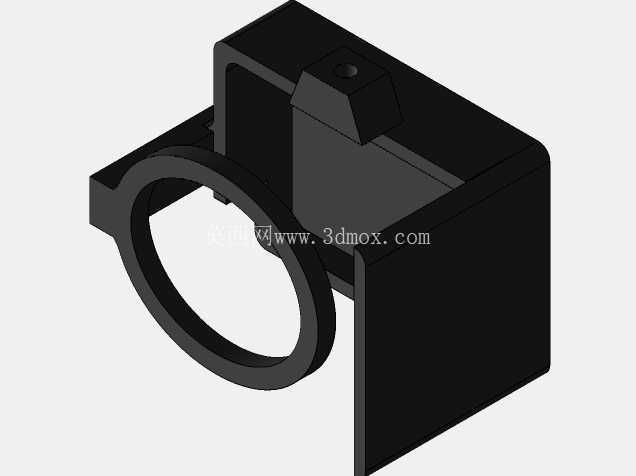

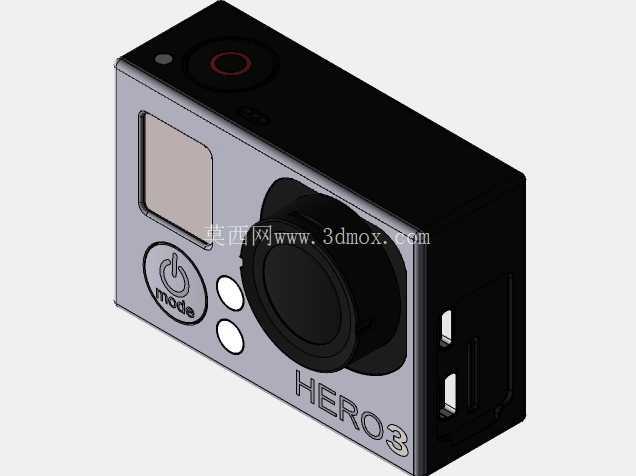

从实际用途看,该平台的核心不是单纯追求载重量,而是在便携性、续航余量和任务扩展能力之间取得平衡。三个机臂呈120度左右分布,每个机臂上下各装一台电机,上桨与下桨旋转方向相反,用以抵消反扭并提高升力储备。机身中部需要容纳飞控、电源分配、电调、接收机或数传模块,下部则预留云台和相机安装空间。航拍应用中,云台安装面的振动隔离、重心位置和机臂刚度会直接影响画面稳定性;巡检应用中,则要关注起落架与任务设备之间的净空,避免相机视场被机臂、脚架或桨叶遮挡。

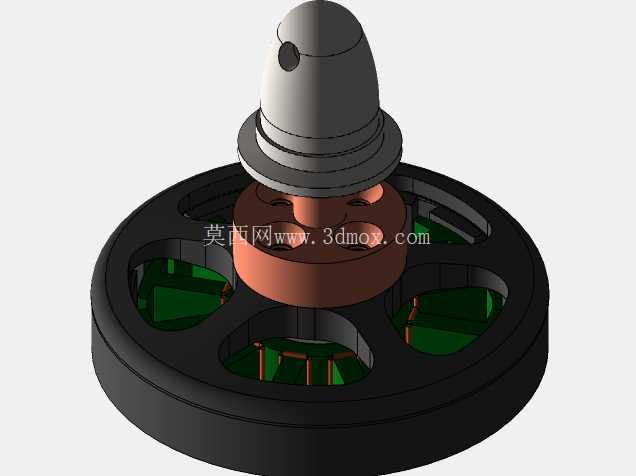

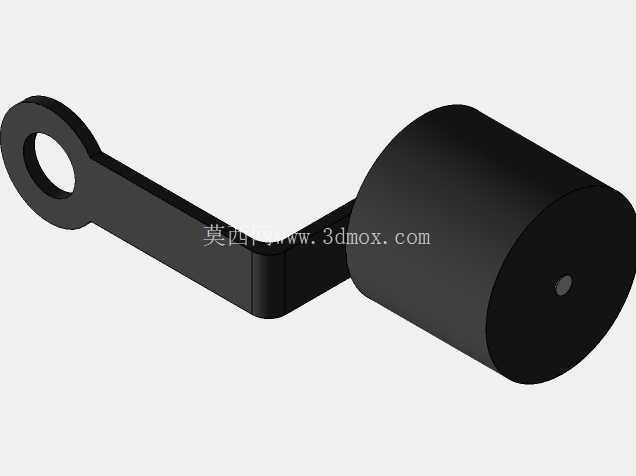

动力系统的选型决定了整机结构边界。5010 BLDC电机属于中小型多旋翼常用动力规格,电机座需要同时承担拉力、弯矩和高频振动,安装孔位、电机轴高度、桨夹中心距都要在三维环境中校核。18英寸螺旋桨直径较大,桨盘面积充足,单桨拉力曲线较平缓,但对机臂间距和上下桨共轴间距提出要求。上下旋翼不能简单贴装,桨叶之间需要保留合理轴向距离,以减少下洗流干扰;机臂外侧也要留出桨尖安全余量,防止飞行中桨叶形变后与机身、线束或任务载荷发生接触。

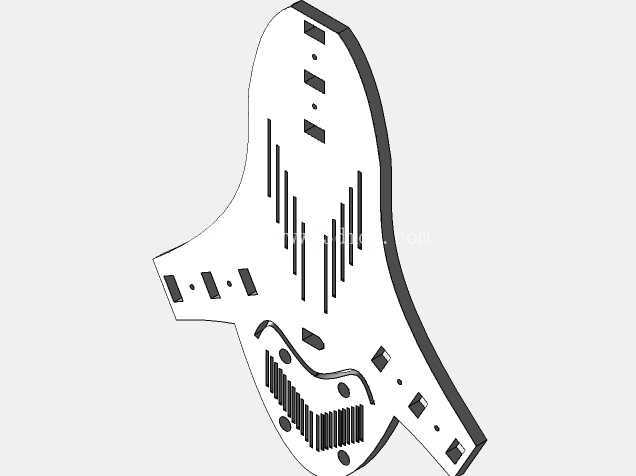

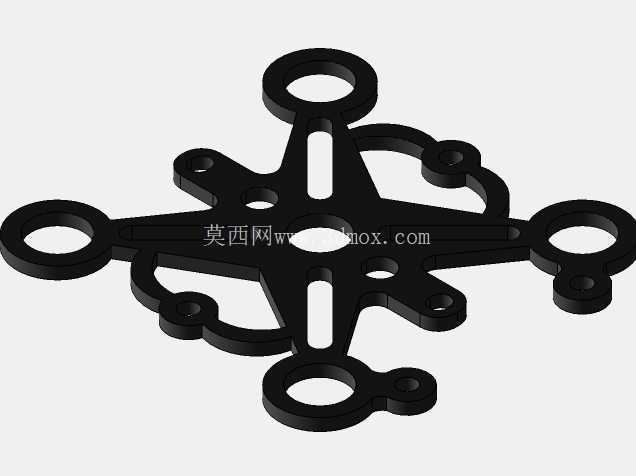

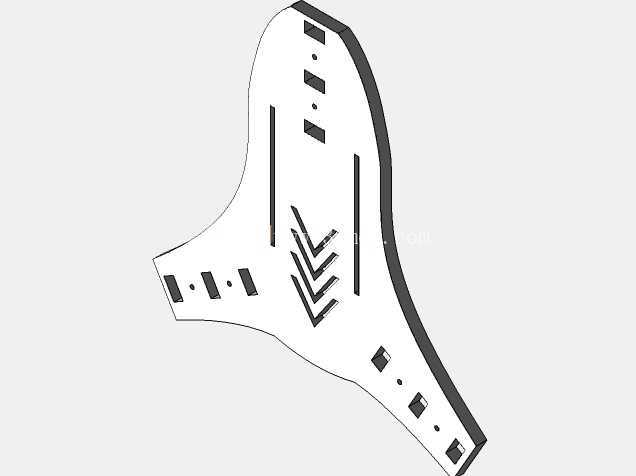

结构设计时,机臂与中心板的连接是重点。中心板通常承担整机载荷传递,飞控、电池、电调和悬挂设备的重量都通过机臂座和紧固件传到各动力点。若采用板层夹臂结构,需要关注碳纤板或复合板的厚度、螺栓预紧方向以及机臂根部的压损风险;若采用管臂加夹持座结构,则要校核夹持长度、锁紧螺钉数量和管臂抗弯能力。Y6布局在同一机臂上叠加两套动力,机臂根部承受的交变载荷比单旋翼布局更明显,连接区域不能只按静态拉力估算,还要考虑起降冲击、机动飞行和阵风载荷。

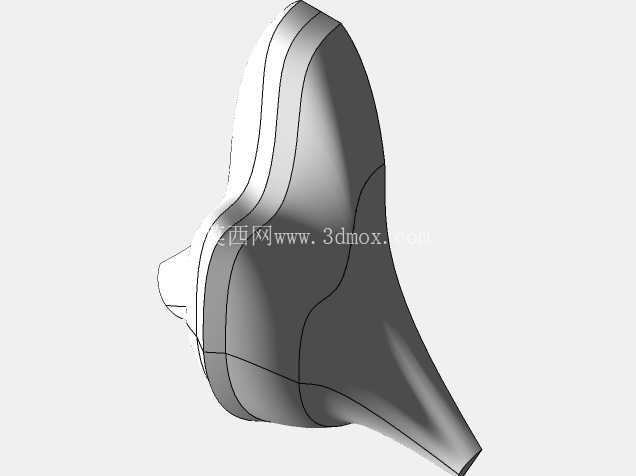

螺旋桨建模不能只做外观曲面。桨叶根部与桨夹的配合面、电机轴孔、压紧螺钉方向、桨叶折叠或固定方式都需要表达清楚。18英寸桨在高速旋转时,桨尖线速度较高,桨叶本身存在柔性变形,因此模型中应保留桨盘旋转包络,用于检查机身、机臂、起落架和云台的空间关系。共轴双桨的上下旋转域还要分别标注,便于后续做干涉检查和气流影响分析。若用于教学或二次开发,这种旋转包络比单纯实体外观更有工程价值。

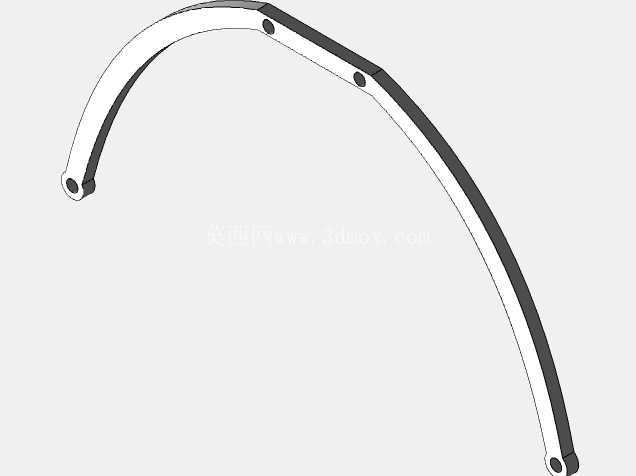

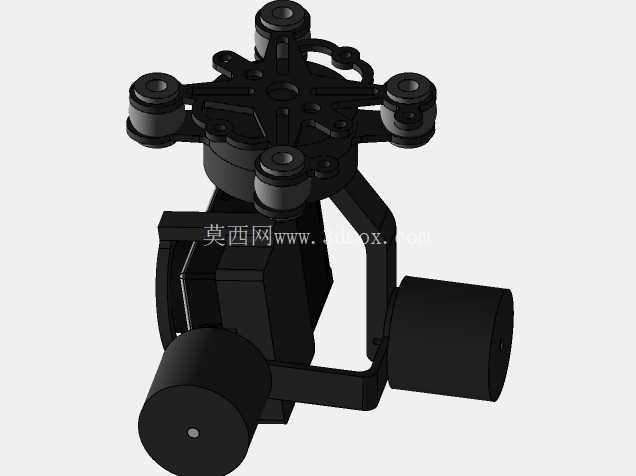

机身内部布置遵循重心优先原则。电池通常靠近整机几何中心并便于拆装,飞控应远离强电干扰源,电调布置要兼顾散热和短线束连接,GPS或磁罗盘模块需要与电源线、电机线保持距离。云台挂载点不宜偏离中心过远,否则会增加姿态控制负担;相机俯仰方向的运动范围要与起落架高度联动校核。起落架过低会限制大角度相机视野,过高则抬高重心并增加着陆冲击,因此高度、跨度和支撑斜杆角度需要综合确定。

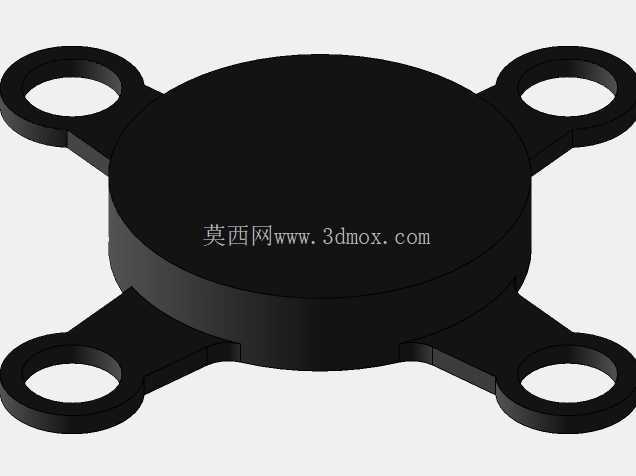

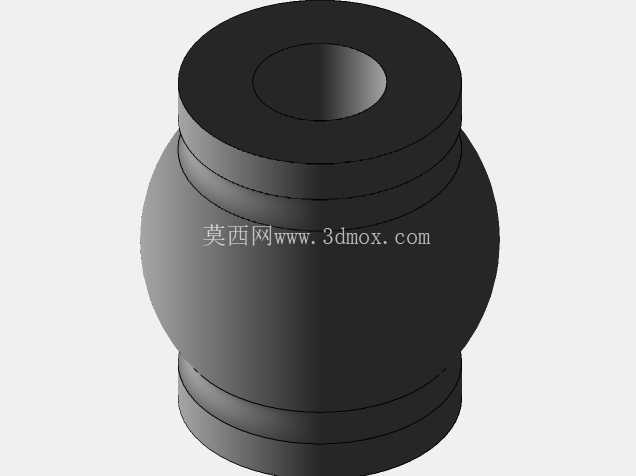

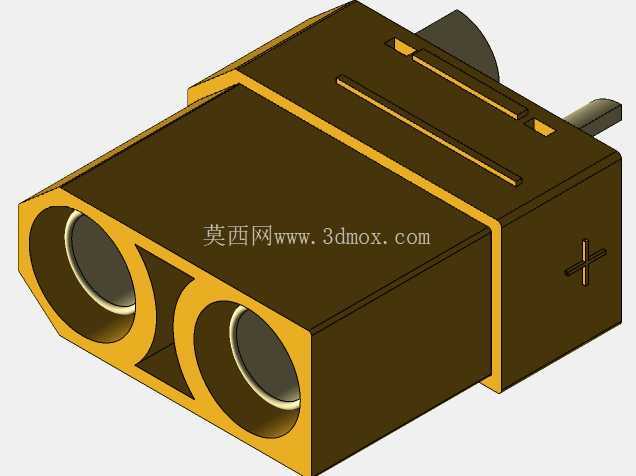

安装边界方面,三个机臂方向决定了整机展开后的外接圆尺寸,桨尖构成最大运动轮廓;运输或收纳时,若机臂设计为可折叠,还要检查折叠后桨叶、电机和机身之间的堆叠关系。电池仓尺寸不能只按单一电池建模,应留出插头、扎带、缓冲垫和更换操作空间。云台安装孔位宜采用通用间距,并在中心板下方设置减振球或减振板安装面。线束走向应沿机臂内侧固定,避免悬垂进入桨盘区域,电调线束与信号线交叉时尽量减少长距离平行敷设。
从三维建模角度看,该方案适合按“中心体—机臂—动力单元—起落架—任务挂载”分层建立。电机、桨叶、机臂座和紧固件可做成独立子装配,便于调整共轴间距和替换不同桨距规格。中心板开孔、减重槽和走线孔要在保证刚度的前提下设置,不能因过度减重导致飞控安装面振动放大。整机完成后,应重点检查旋翼旋转包络、重心范围、电池拆装路径、云台俯仰视野、起落架触地姿态以及折叠收纳状态。通过这些校核,模型不仅能展示Y6无人机的外形,也能为后续零件加工、样机装配和飞行调试提供直接依据。
