A2212动力电动3D打印航模机翼结构

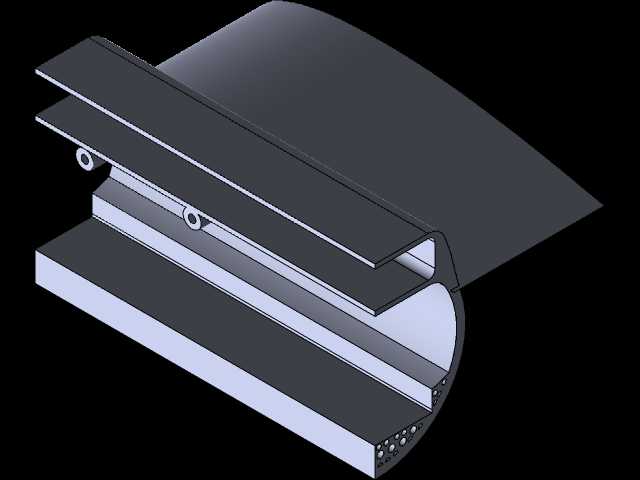

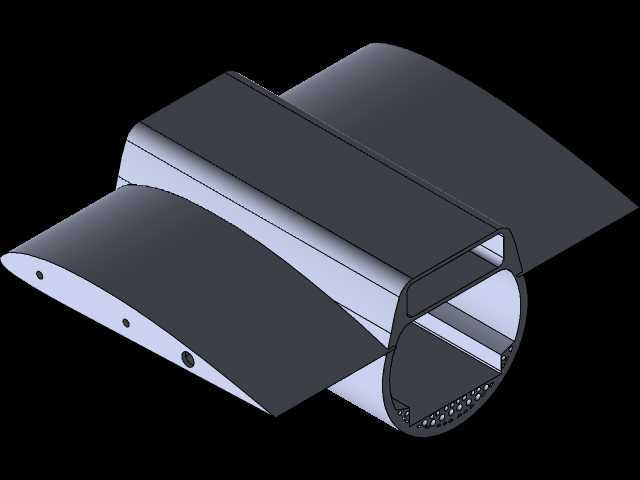

　　这款固定翼航模的机翼结构采用3D打印工艺制作，翼型选用低速升阻比表现优异的平凸翼型，前缘做了圆滑过渡处理，后缘收薄至0.8mm以降低诱导阻力，翼根位置设计有与机身对接的定位卡槽，卡槽公差控制在0.2mm以内，可直接卡入机身主梁完成快速装配，无需额外粘接定位。机翼内部采用桁架式加强筋布局，沿翼展方向每30mm设置一道横向肋板，肋板之间通过纵向加强梁连接，在保证机翼整体抗弯扭强度的前提下，将打印耗材用量控制在较低水平，同时预留了舵机安装位与舵面走线槽，走线槽沿翼肋内侧布置，可将舵机引线完全隐藏在机翼内部，避免飞行过程中引线外露产生额外风阻。

　　从实际航模飞行场景来看，这款机翼适配1000KV外转子无刷电机搭配30A电调的动力配置，动力输出平顺，低速起降阶段升力充足，配合PIXHAWK或APM飞控系统使用时，飞控的空速管安装位预设在机翼前缘左侧，安装孔位做了沉台设计，可保证空速管与机翼前缘齐平，避免气流扰动影响空速检测精度。机翼的翼展方向预留了CF碳棒的穿装孔位，需搭配3mm直径1m长度的碳纤维棒作为主加强梁，碳棒穿入后可大幅提升机翼的抗弯折能力，应对大机动飞行时的气动载荷不会出现翼尖颤振问题。

　　设计阶段针对3D打印的工艺特性做了多处适配优化，所有打印面的支撑角度均控制在45度以内，打印时无需添加额外支撑结构即可完成成型，减少后期支撑去除的工作量，同时避免支撑残留影响翼面光滑度。机翼与机身的对接面设计有两个M3螺丝孔位，装配时可通过螺丝将机翼与机身主梁锁紧，配合卡槽的定位作用，可保证机翼安装角误差控制在0.5度以内，避免安装角偏差导致的飞行姿态异常。舵面与主翼的连接位置设计有一体化的活页铰链结构，打印时一次成型，无需额外安装金属或塑料铰链，活页的转动间隙控制在0.1mm，既保证舵面转动灵活，又不会出现过大虚位影响操控精度。

　　在实际户外飞行应用中，这款机翼搭配5000mAh 3S锂电池时，整机重心落在机翼弦长30%位置，符合固定翼航模的重心设计要求，平飞阶段油门维持在40%即可保持稳定巡航，续航时间可达到15分钟以上。机翼表面未做额外蒙皮处理时，3D打印的层纹会产生一定阻力，若对飞行速度有更高要求，可在翼面覆盖热缩蒙皮提升表面光滑度，进一步降低飞行阻力。机翼的翼尖位置做了小翼修型，可有效减少翼尖涡流带来的诱导阻力，提升滑翔比，在动力关闭的滑翔阶段可获得更远的滑翔距离。针对新手飞行的炸机风险，机翼的翼根位置做了应力释放槽设计，当出现撞击时，应力会优先在应力释放槽位置断裂，避免损坏机身内部的飞控、电池等核心部件，降低维修成本，断裂后的机翼可通过PLA专用胶水快速粘接修复，修复后的强度可满足正常飞行需求。
