适配10mm碳纤维杆的2212电机安装固定支架

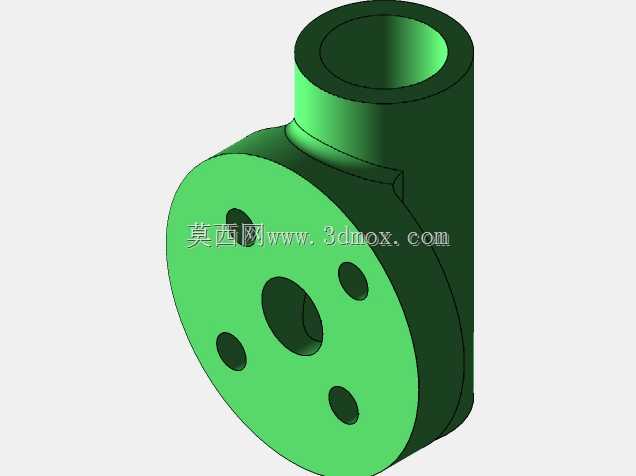

　　在小型多旋翼无人机、桌面级实验动力平台、轻量化航模设备的结构搭建中，动力单元的安装定位精度直接影响整机运行的振动水平与动力输出效率，这款适配2212规格电机的支架，核心作用就是完成电机与10mm直径碳纤维杆的刚性连接，解决小规格动力单元在杆式机架上的安装定位问题。从结构设计逻辑来看，支架采用一体化成型的结构思路，主体分为两个功能区段，一侧是带安装孔位的法兰盘结构，另一侧是垂直于法兰端面的圆柱套筒结构，两个区段通过圆弧过渡衔接，避免直角位置的应力集中问题，同时减少不必要的材料冗余，控制整体零件重量。法兰盘端面上的孔位完全匹配2212电机的标准安装孔距，中心预留大直径通孔，既可以避让电机的输出轴，也能为电机尾部的出线留出足够空间，

　　避免装配时线材被挤压破损；四个周向均匀分布的小孔用于穿设电机固定螺丝，孔位的同轴度公差控制在0.1mm以内，保证电机安装后输出轴与法兰端面的垂直度，减少电机高速运转时的端面跳动。套筒段的内孔直径严格匹配10mm碳纤维杆的外径公差，内壁设计有微小的导向锥度，方便碳纤维杆快速插入装配，套筒侧壁可预留顶丝孔位，装配时通过顶丝锁紧碳纤维杆，防止杆体与支架之间出现相对转动或轴向窜动，保证动力单元的安装位置稳定。从安装边界来看，法兰盘的外径尺寸略大于2212电机的机身外径，既不会遮挡电机外壳的散热风道，也能在电机发生碰撞时提供一定的防护缓冲；套筒段的轴向长度经过优化，足够提供充足的抱紧力，避免杆体受力时出现连接松动，

　　同时不会过度增加不必要的结构重量，适配小型轻量化设备的减重需求。实际应用场景中，这类支架常被用于小型四旋翼无人机的机臂末端动力安装、桌面级动力测试台的电机固定、小型管道巡检机器人的动力单元定位，也可用于学生科创项目中的小型动力装置搭建。设计过程中充分考虑了3D打印加工的工艺特性，所有结构均采用无倒扣设计，不需要额外添加支撑结构即可完成打印成型，打印层厚设置为0.2mm时就能满足安装孔位的精度要求；如果采用机加工方式生产，铝合金材质的支架可以满足更高强度的使用需求，适用于负载更大的动力设备安装场景。结构受力方面，法兰与套筒衔接的位置做了加厚处理，能够承受电机运转时产生的反扭矩，以及飞行或设备移动过程中产生的冲击载荷，

　　避免支架在受力时出现断裂变形。安装时只需要先将电机通过螺丝固定在法兰端面上，整理好电机线材从中心孔穿出，再将套筒插入10mm碳纤维杆的对应位置，锁紧顶丝即可完成动力单元的装配，不需要额外的转接零件，装配流程简单高效，能够大幅缩短设备的组装调试周期。针对不同的使用场景，支架的套筒段还可以根据实际需求调整抱紧长度，对于振动较大的使用场景，可以适当增加套筒长度提升连接刚性，对于极致减重的场景，可以在法兰非受力区域开设减重槽，在保证结构强度的前提下进一步降低零件重量。
