带ESP8266的霍尔效应风速计传感支架

项目分类:传感器 发布时间:2023-10-07 ID:713513
  • 带ESP8266的霍尔效应风速计传感支架
  • 带ESP8266的霍尔效应风速计传感支架
  • 带ESP8266的霍尔效应风速计传感支架
  • 带ESP8266的霍尔效应风速计传感支架
  • 带ESP8266的霍尔效应风速计传感支架
  • 带ESP8266的霍尔效应风速计传感支架
  • 带ESP8266的霍尔效应风速计传感支架
  • 带ESP8266的霍尔效应风速计传感支架
  • 带ESP8266的霍尔效应风速计传感支架
  • 带ESP8266的霍尔效应风速计传感支架

  这套结构围绕小型气象监测节点中的风速采集单元展开,核心处理对象是一只圆形安装基板,板面沿周向均匀布置多个小孔,用于把风速传感组件固定到立杆、机箱顶面或户外监测支架上。实际部署时,这类部件常出现在农田小气候站、屋顶环境监测箱、智慧灯杆感知终端以及教学实验平台中,需要同时承担机械定位、旋转支承和电子模块承载的作用。

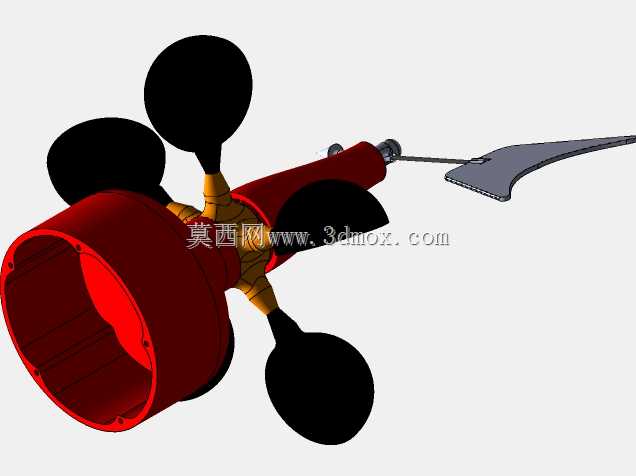

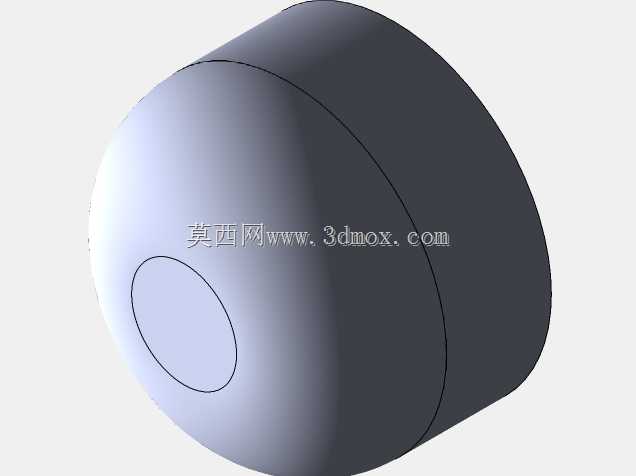

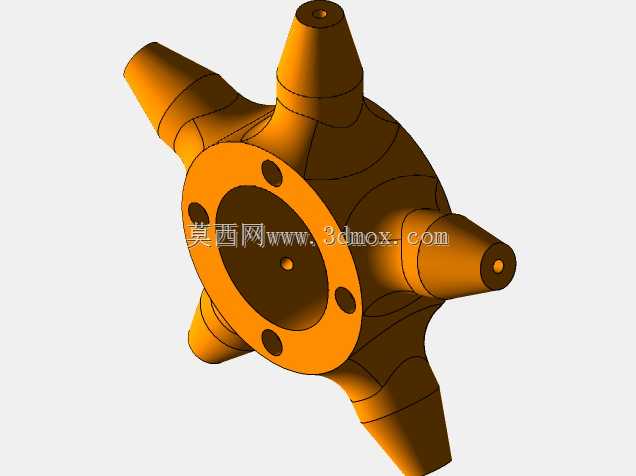

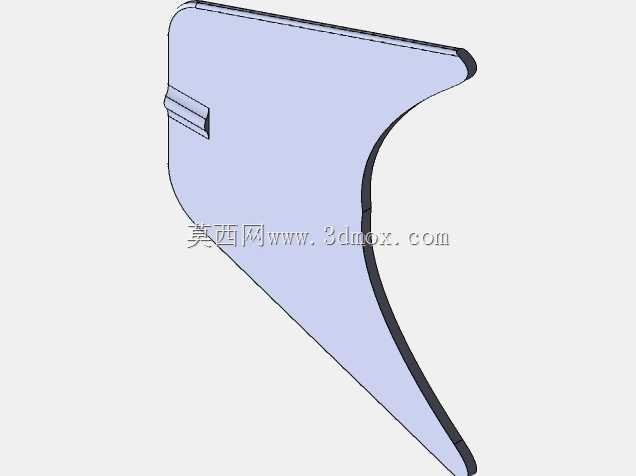

  从功能上看,风速计通过风杯或风轮转动带动磁体旋转,霍尔元件拾取脉冲信号,再由ESP8266完成数据读取、无线传输和简单计算。HMC5883L用于真实航向识别,使设备不仅能获得风速大小,也能结合方位信息判断来风方向。顶部设置滑环,是为了解决旋转部分与固定部分之间的走线问题:如果导线直接随轴反复扭转,长期运行后容易缠绕、疲劳甚至断裂;滑环能够在连续旋转中保持电连接,提高户外长期工作的可靠性。

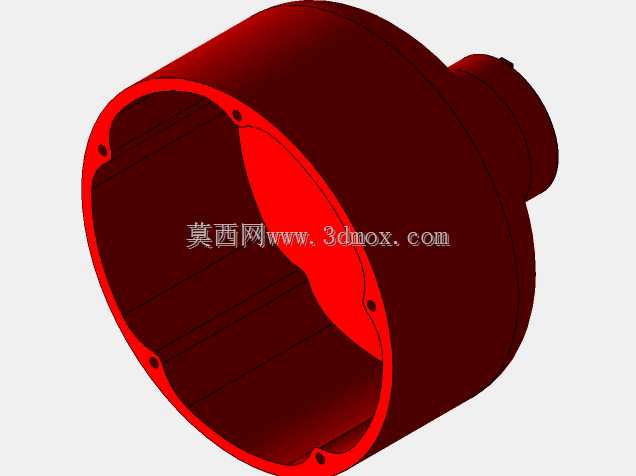

  设计思路上,圆形基板并非单纯装饰件,而是传感总成的安装基准。板边厚度形成稳定支撑面,周向孔位对应螺钉固定路径,孔距需要兼顾安装强度和拆装空间。建模时应先确定旋转轴线,再约束风杯半径、轴系高度和磁体相对霍尔元件的气隙。磁体与传感器之间的距离过小会增加装配干涉风险,过大则可能使脉冲边沿变弱,因此结构上要保留可调或限位位置。基板中心区域还要为轴、轴承、滑环和线束留出连续空间,避免旋转件与固定件发生摩擦。

  外形边界方面,圆盘直径决定了整机迎风面下方的支撑范围,厚度则影响刚性和重量。安装孔不宜过于靠近板边,否则螺钉压紧时容易造成边缘应力集中;也不宜过度靠近中心,否则会压缩轴系和电路板布置区域。面向工程应用时,还要考虑风载荷下的弯曲变形、日晒雨淋后的紧固件松动,以及线束从支架内部穿入控制箱的路径。若用于批量设备,基板材料可在轻质合金与工程塑料之间权衡:前者刚性和尺寸稳定性更好,后者绝缘性强、重量低、耐腐蚀性好。

  在三维建模过程中,孔位阵列、同轴配合和旋转避让是检查重点。轴孔、滑环外径、传感器定位面应保持明确的配合关系;风杯旋转半径内不能出现螺钉头、线束接头或凸起特征。电路板固定柱的高度也要与接插件插拔方向匹配,方便后期维护。通过这些结构约束,模型能够较完整地表达一个可用于风速脉冲采集、方位识别和无线数据上传的传感支架方案。
