12V铅酸蓄电池充电器结构设计方案

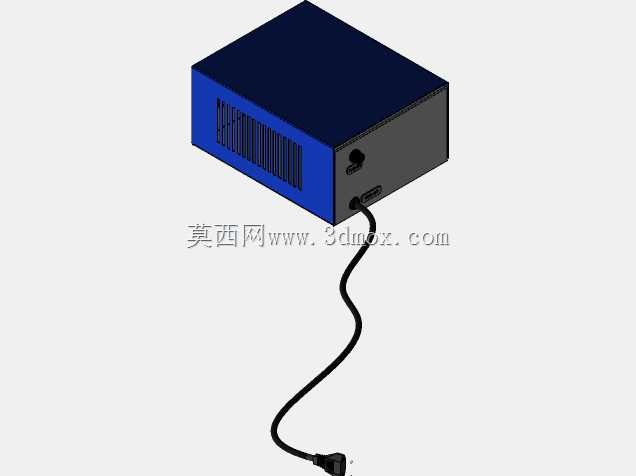

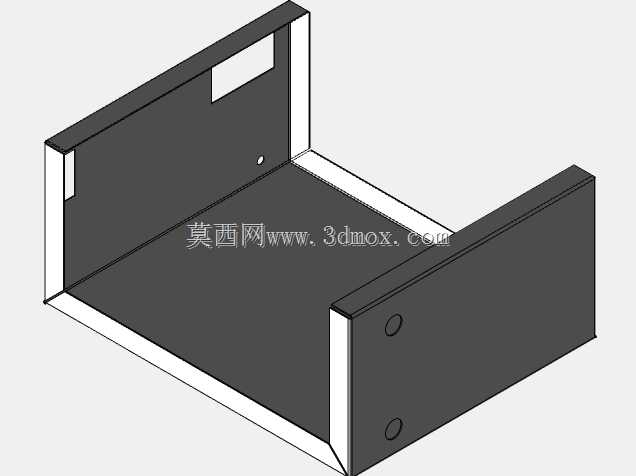

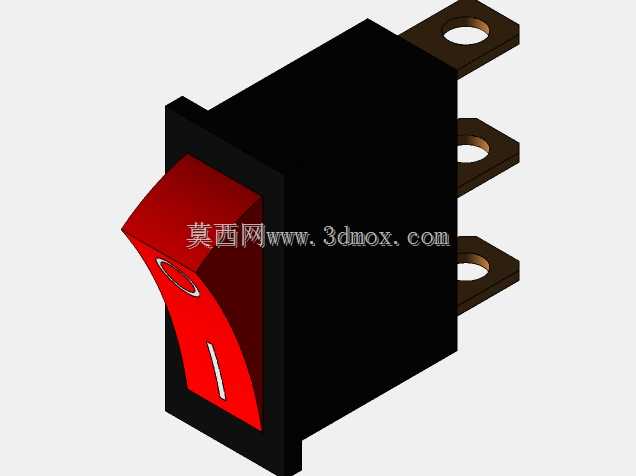

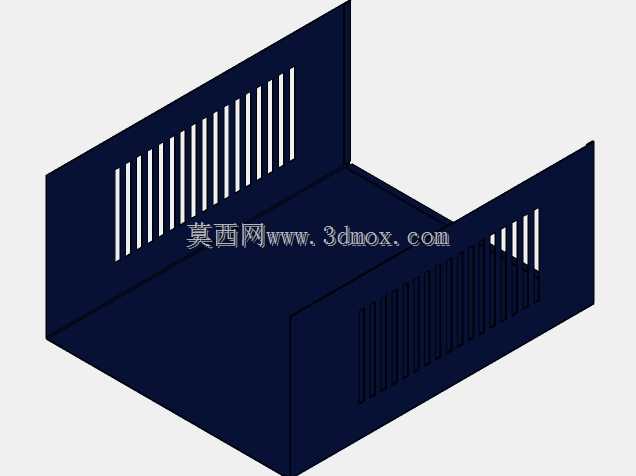

　　在小型储能配套、户外作业供电、后备电源维护这类场景里，铅酸蓄电池的补能设备一直是容易被忽略但直接影响整套供电系统可靠性的部件，这款12V铅酸蓄电池充电器的结构设计，完全围绕现场使用的实际痛点展开，没有做多余的装饰性结构，所有壳体造型、接口布局、走线设计都服务于长期稳定使用的需求。先看壳体的整体造型，采用方正的封闭式金属壳体结构，顶面做平整处理，既可以在桌面、设备机架层板上平稳放置，也能在多台设备并排布置时紧密贴合排布，不会因为曲面造型浪费安装空间，壳体的三个安装基准面都做了平面度公差控制，放置时不会出现翘边、晃动的情况，侧面预留的散热格栅采用竖向长条开槽设计，开槽的宽度控制在2.5mm，既可以保证内部功率元件工作时的自然对流散热，

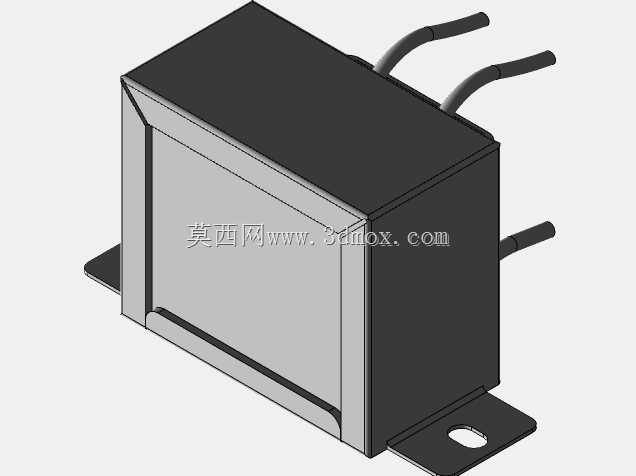

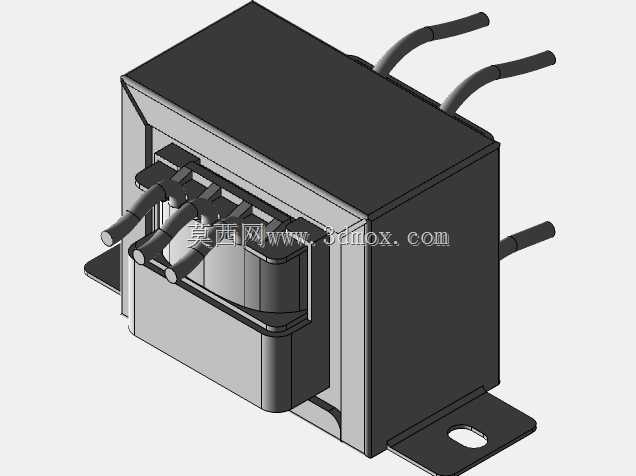

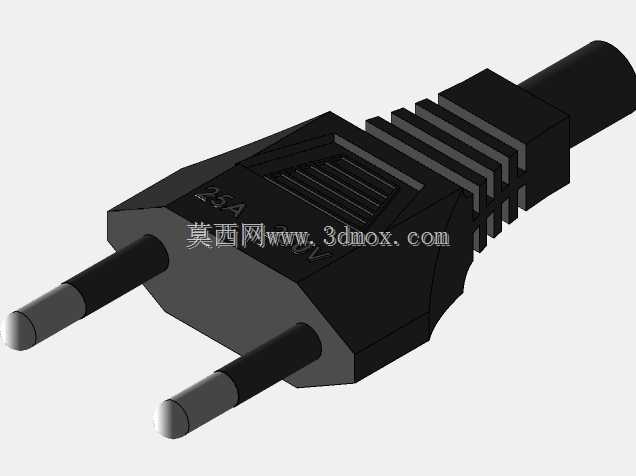

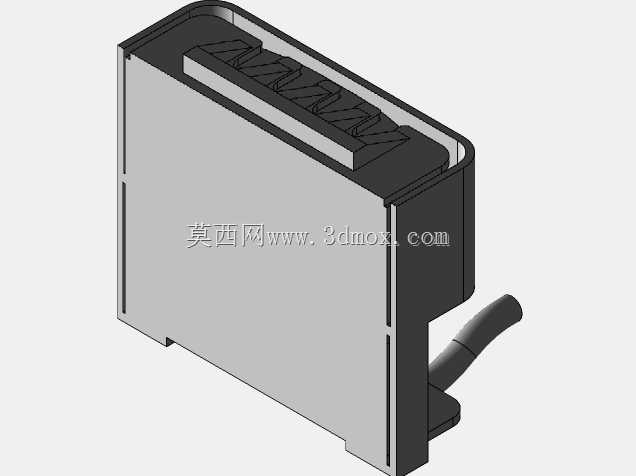

　　又能避免现场的金属碎屑、较大颗粒的灰尘直接落入壳体内部造成功率板短路，格栅的排布位置刚好对应内部整流模块、变压器的发热区域，热风可以顺着竖向槽直接向上排出，不会在壳体内部形成涡流积热。接口部分的布局完全考虑了现场接线的操作习惯，直流输出接口设置在壳体侧下方的位置，接口采用带锁紧结构的圆形航插，配套的输出线缆做了防弯折应力处理，线缆根部和壳体衔接的位置做了橡胶护套过渡，避免日常使用中拖拽线缆、反复弯折造成的线芯断裂，线缆的出线方向斜向下方，不会和旁边布置的其他设备线缆产生交叉干涉，日常插拔接口时不需要挪动充电器本体，伸手就能在侧方完成操作。壳体的拼接结构采用折边咬合加紧固件固定的方式，没有采用外露的卡扣结构，

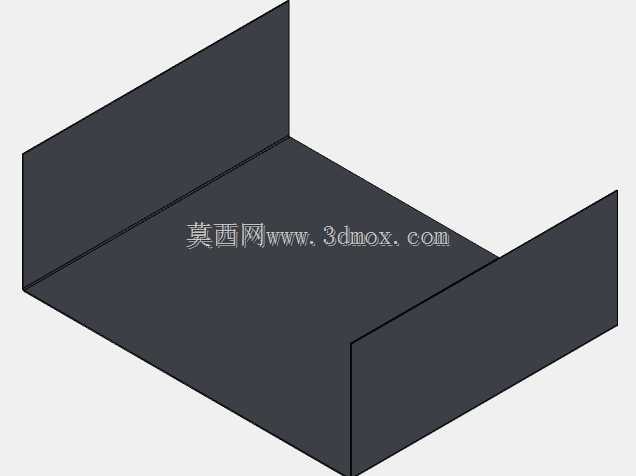

　　一方面可以提升壳体的整体结构强度，在现场偶尔发生磕碰、坠物砸到壳体的时候，不会出现壳体开裂、内部元件移位的情况，另一方面折边结构可以形成自然的防水溅挡边，日常清洁设备、现场有少量液体飞溅的时候，液体不会顺着拼接缝隙直接流入壳体内部。从设计思路上来说，这款充电器没有追求超薄、轻量化这类消费类电子的设计方向，而是优先考虑工业场景下的耐用性，壳体的板材厚度选用1.2mm的冷轧钢板，表面做喷塑处理，耐油污、耐轻微的酸碱腐蚀，在汽修车间、小型机房、户外施工临时供电点这类环境里，不需要额外做防护外壳就可以直接使用。安装边界方面，设备的整体长宽高尺寸控制在180mm120mm80mm，底部四个角预留了可选的橡胶脚垫安装位，如果是固定在机架上使用，

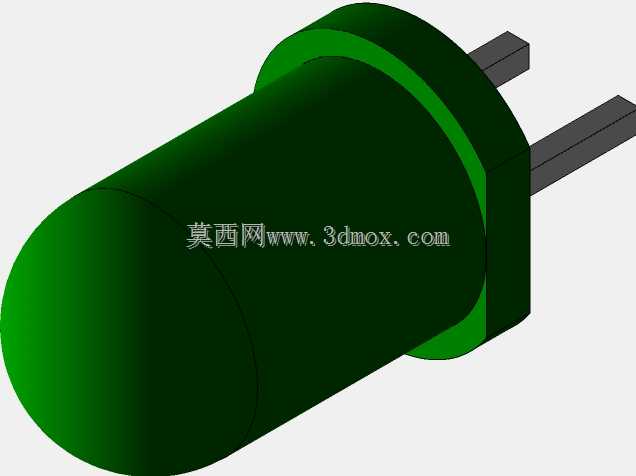

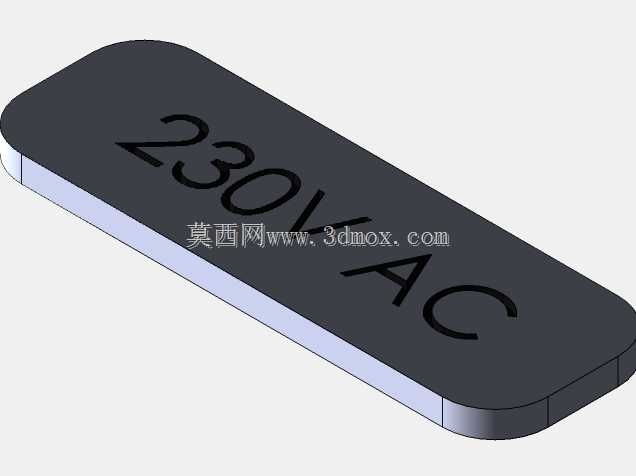

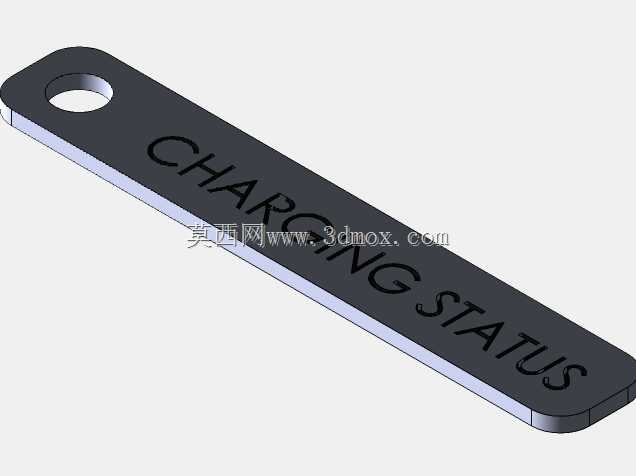

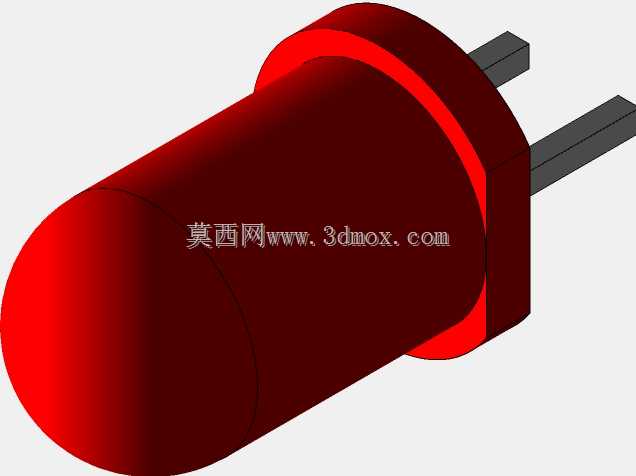

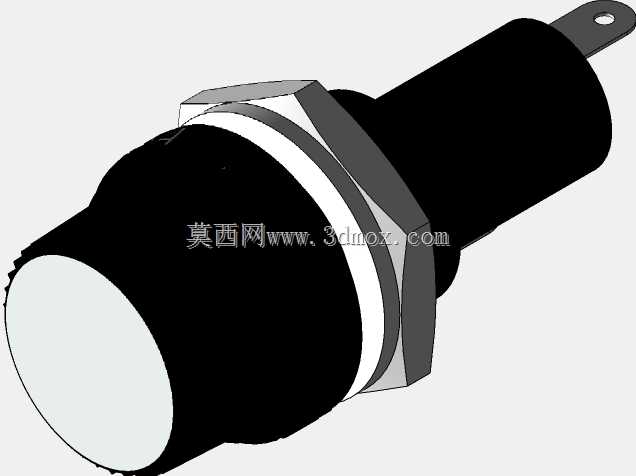

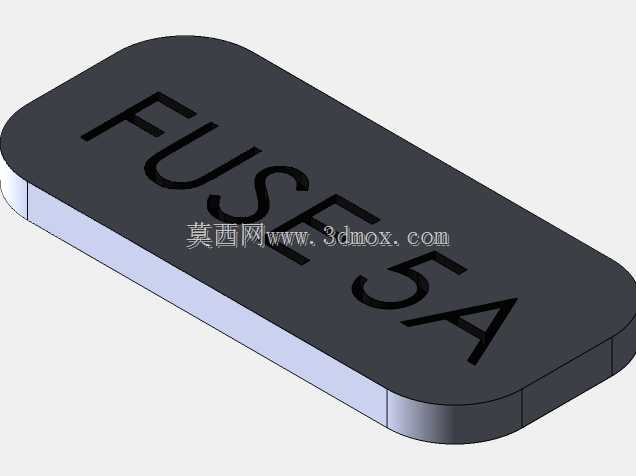

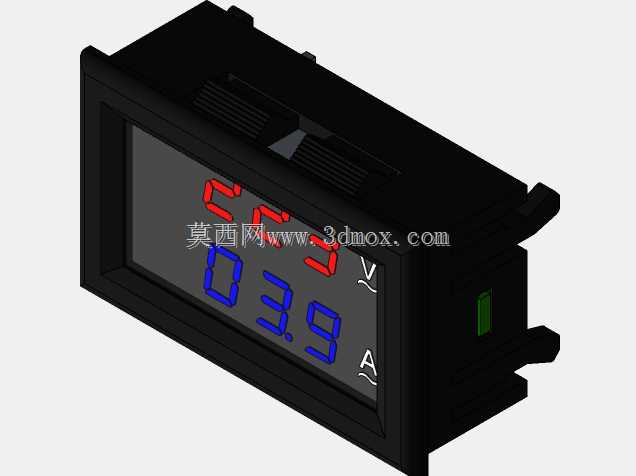

　　也可以拆掉脚垫，通过底部预留的四个M4安装孔直接固定在安装板上，安装孔的孔位间距做了通用化设计，和市面上常规的小型开关电源安装孔位完全兼容，替换旧设备的时候不需要重新在安装板上打孔，直接对位固定即可。内部的结构布局做了分区处理，高压输入部分、功率变换部分、直流输出部分之间都设置了绝缘隔离挡板，避免不同电压等级的元件之间发生爬电，功率元件直接通过导热硅胶垫贴合在壳体的侧面板上，借助金属壳体本身作为散热面，不需要额外加装散热风扇，既减少了风扇转动带来的噪音和积灰问题，也消除了风扇故障带来的设备过热停机风险。输出线缆的长度预留了1.2米，足够覆盖充电器放置点到蓄电池安装位置的常规距离，不需要额外再接延长线，线缆的线径选用1.5平方的多股铜芯线，可以承受持续10A的充电电流，长时间大电流充电的时候线缆不会出现过热发软的情况。日常使用中，这款充电器可以直接适配常规的12V启动型铅酸电池、储能型铅酸电池的补能需求，不需要额外调整安装结构，放在工作台面、固定在设备侧壁、集成到小型供电柜内部都可以适配，方正的造型也方便操作人员在设备上粘贴状态标识、参数标签，不会因为曲面导致标签粘贴不牢。在结构细节上，壳体的所有边缘都做了折边倒钝处理，没有裸露的锋利钣金切口，安装接线的时候不会划伤操作人员的手部，直流接口旁边预留了指示灯的安装位，充电状态、故障状态的指示灯直接朝向操作人员的常规站立视角，不需要弯腰凑近就能看清设备的工作状态。
