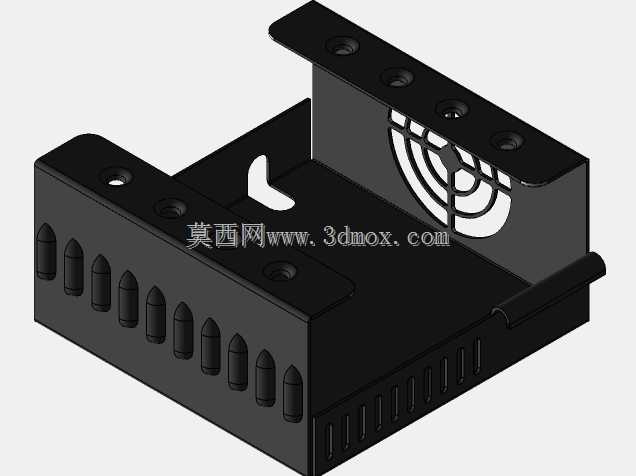

钣金结构电子设备安装承载样品柜

　　日常做小型工控电子模块、嵌入式控制板的集成安装时，这类钣金承载结构是绕不开的基础构件，很多刚接触钣金设计的工程师容易在折弯系数、安装孔位匹配、散热开孔合理性上踩坑，这个结构刚好把钣金设计里最常用的基础特征都覆盖到了，拿来做设计参考或者直接适配对应尺寸的模块都很实用。先看实际应用场景，这类结构大多用在工业控制柜内部的子模块安装、桌面式小型工控设备的外壳承载、测试工位上的电路板临时固定架，也可以直接作为小型通讯转换模块、工业交换机的外置安装壳体，不需要额外做复杂的二次加工，只要匹配对应安装孔位就能直接固定在DIN导轨或者设备安装平板上。从功能特性来说，结构上预留的多组安装沉孔，是用来固定内部PCB板或者功能模块的，

　　沉孔设计可以保证螺丝安装后不会突出结构表面，避免和外围部件产生干涉；侧面的长条状通风槽和端面的风扇格栅开孔，是针对内置发热模块做的散热通道设计，当内部安装的控制模块、电源模块功率较高时，可以直接在格栅位置匹配对应尺寸的轴流风扇，形成贯穿式的风冷通道，侧面的通风槽作为出风端，能快速带走模块工作产生的热量，避免局部积热导致电子元件寿命下降。设计思路上完全遵循钣金加工的工艺特性，所有折弯边都预留了合理的折弯半径，没有出现无法一次冲压成型的锐角结构，折弯处的工艺缺口也做了对应处理，避免折弯时材料拉伸导致的边部变形；那个侧边的U型让位缺口，是专门给外接线缆、接线端子预留的走线空间，安装模块后不用额外在结构上开孔走先，线缆可以直接从缺口位置引出，和外部的电源、信号接口对接，不会出现线缆被钣金边挤压破损的情况。再说到安装边界和尺寸适配，这个结构的整体外形是规则的长方体钣金折弯件，底部的安装折边是向外翻出的结构，上面的通孔可以直接用M4或者M5的螺丝固定在安装平面上，安装时需要预留的外围空间要比结构本体单边多出至少15mm，一方面是给侧面通风槽留出足够的进风空间，避免通风槽被相邻部件遮挡影响散热效果，另一方面是给两端的接线、风扇安装留出操作空间，后期维护拆装风扇或者插拔接线时不需要把整个结构从安装位拆下来。结构的内部净空尺寸刚好匹配常规的100mm*80mm规格的PCB板，安装孔的孔距完全遵循通用电子模块的安装孔位标准，

　　不需要额外做转接板就能直接固定市面上大部分同尺寸的工业控制模块、小型通讯板卡；顶部的翻边结构除了提升整体结构的刚性之外，也可以作为上盖的安装位，如果需要做封闭防护，只要匹配对应尺寸的钣金盖板，固定在顶部翻边的螺丝孔上就能形成封闭的壳体，达到基础的防尘防护效果。做这类钣金结构设计的时候，最容易忽略的就是板材厚度和折弯系数的匹配，这个结构选用的是常规1.2mm厚度的冷轧钢板，折弯时的系数计算完全适配常规钣金厂的加工参数，不需要工厂额外调整折弯机参数就能直接加工，量产时的良率会很高；另外所有的开孔边缘都做了去毛刺处理的工艺预留，实际加工后不会出现锋利的边口，装配时不会划伤操作人员或者线缆外皮，细节上的处理完全符合工业设备的安全设计要求。

　　很多新手做钣金设计时会把散热孔开得过大或者位置不合理，要么导致结构刚性下降，要么散热气流无法形成有效循环，这个结构的散热孔排布是沿着内部模块的发热区域对应设置的，风扇格栅正对着模块上的核心发热芯片位置，侧面通风槽对应模块的电源接口区域，气流可以直接扫过所有发热元件，散热效率比随意开孔的结构高很多，同时长条状的通风槽开孔不会过度削弱钣金侧板的结构强度，即使受到一定的外力挤压也不会出现明显变形。还有那个端面的子弹头状凸起加强筋，是沿着侧板等距排布的，这个设计是为了提升薄板钣金的结构刚性，因为1.2mm的钢板如果是纯平面结构，受到侧向压力时很容易出现凹陷变形，加上这些等距的加强筋之后，侧板的抗形变能力可以提升三倍以上，不需要额外增加板材厚度就能达到足够的结构强度，也能控制整体的重量和材料成本。
