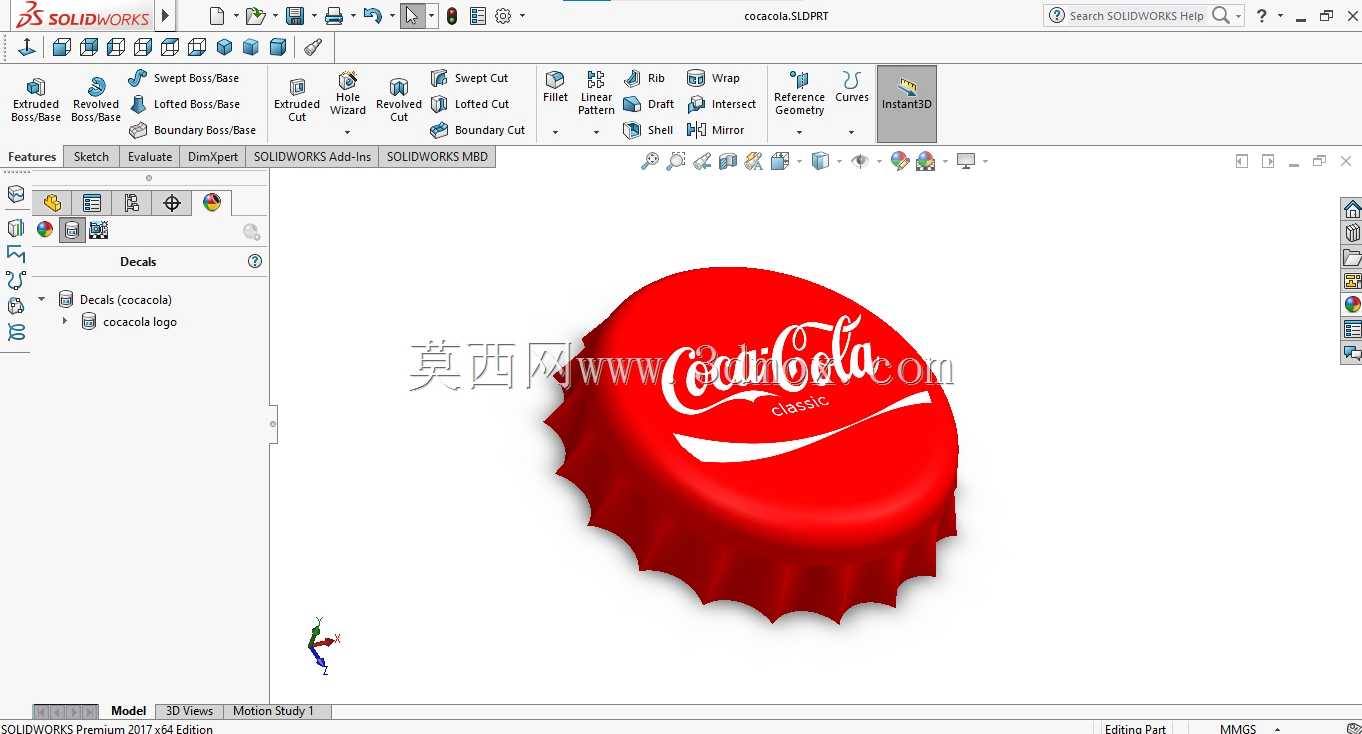

可口可乐皇冠式金属瓶盖三维结构设计

　　日常接触的碳酸饮料包装中，皇冠式金属瓶盖是应用极广的密封部件，这款可口可乐瓶盖的三维结构设计，完全围绕碳酸饮料的密封保压需求展开。从实际应用场景来看，这类瓶盖主要适配玻璃瓶装碳酸饮品的灌装生产线，需要配合压盖机完成瓶口封口作业，在流通、仓储、终端售卖全链路中，既要承受瓶内碳酸气析出带来的内部压力，还要阻隔外部空气、杂菌进入瓶内，避免饮品口感变化、变质，同时要满足消费者徒手借助简易工具即可开启的使用需求。

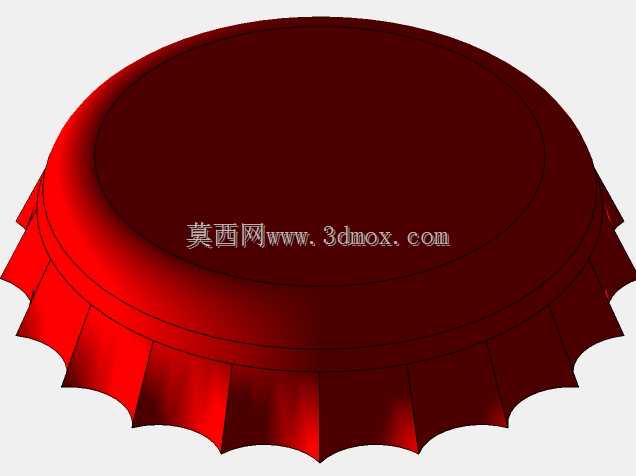

　　设计过程中首先要匹配标准玻璃瓶口的安装边界，瓶口的密封面外径、锁口环的高度与卡槽深度都是固定的行业通用尺寸，瓶盖的裙边内径要略大于瓶口锁口环外径，预留压装过程中的金属形变余量，压合后裙边的21个锯齿会完全卡入瓶口锁口环的下沿凹槽，形成均匀的机械咬合结构，避免瓶内压力顶开瓶盖。瓶盖内侧的密封垫片尺寸需要精准控制，垫片外径与瓶盖顶片内径贴合，压合后垫片被挤压在瓶口顶面与瓶盖顶片之间，形成连续的环形密封带，阻断气体、液体的渗漏路径，垫片厚度要兼顾密封压缩量和压盖行程，过薄会导致密封比压不足出现慢漏，过厚则会增大压盖机的压装负载，甚至导致瓶口玻璃受力碎裂。

　　从功能特性来看，瓶盖顶部的曲面弧度并非单纯的装饰造型，向外微凸的球面结构可以提升瓶盖整体的抗变形能力，当瓶内压力升高时，球面结构可以将压力均匀分散到整个顶片和裙边连接位置，避免局部应力集中导致瓶盖鼓包、变形。裙边的锯齿角度经过反复校核，每个锯齿的倾斜角度既要保证压合后与瓶口卡槽的咬合强度，承受不低于1MPa的内部静压力不松脱，还要让消费者用开瓶器撬动时，锯齿能顺着受力方向顺利从卡槽脱出，不需要过大的开启力，同时避免开启过程中裙边碎裂产生金属碎屑。

　　建模过程中需要重点处理几个工艺相关的结构细节：瓶盖顶片与裙边的过渡圆角不能过小，否则冲压成型时该位置会出现应力集中，导致金属板材开裂，实际生产中这个圆角半径通常取板材厚度的1.5-2倍，对应马口铁材料的冲压成型特性。裙边的锯齿成型需要考虑冲压下料的排样合理性，锯齿的齿尖圆角要做微小钝化处理，避免生产、运输过程中齿尖过于锋利划伤操作人员或消费者。表面的品牌标识采用凹凸压印结构，标识的凸起高度控制在0.15-0.2mm之间，既保证印刷后标识的辨识度，又不会因为凸起过高导致冲压时顶片出现局部减薄，影响结构强度。

　　实际选型适配时，这类瓶盖的尺寸公差需要严格控制，裙边的圆度公差要在0.1mm以内，否则压盖时会出现局部咬合不足，导致运输过程中出现漏液、泄压问题。瓶盖的材质选用镀锡马口铁，表面的印刷涂层要满足食品接触安全要求，同时具备一定的耐摩擦性能，避免流通过程中图案磨损。内侧密封垫片选用食品级PVC或丁基橡胶材料，硬度控制在邵氏A50-60之间，兼顾密封性能和压装工艺性，垫片与瓶盖内侧的粘接强度要满足高温高湿环境下不脱落的要求，适配饮品的巴氏灭菌工艺温度。

　　从结构验证的角度，建模完成后需要做压装过程的形变仿真，模拟压盖头向下施压时裙边的形变过程，确认每个锯齿都能均匀卡入瓶口卡槽，同时不会出现裙边褶皱、开裂的问题；还要做内压载荷仿真，逐步加载瓶内压力直到瓶盖松脱或变形，验证结构的耐压极限是否满足碳酸饮料的存储要求，通常要求在0.8MPa的静压力下保持1分钟无渗漏、无松脱。开启力的仿真也需要同步开展，模拟开瓶器撬动裙边时的受力情况，确认开启力控制在15-25N之间，既不会因为过松导致运输过程中误开启，也不会因为过紧导致消费者开启困难。
