带挂钩圆柱螺旋拉伸弹簧结构设计

　　这类带两端挂钩的圆柱螺旋拉伸弹簧，是机械传动、张紧机构、复位结构里极为常见的弹性储能零件，日常在小型设备舱门复位结构、线束张紧组件、小型机具的拉力缓冲部位、健身器材的阻力模块、电器开关的触点复位结构里都能见到它的应用，核心作用是在承受轴向拉力时储存弹性势能，在外力撤除后带动相连构件回到初始位置，同时可以缓冲瞬时的拉力冲击，避免刚性连接的构件受冲击断裂。

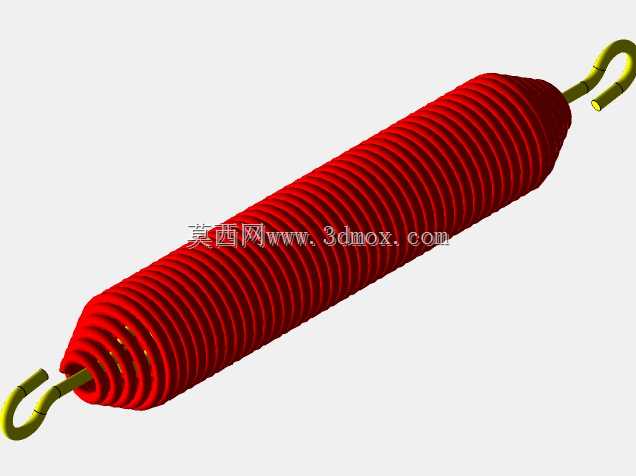

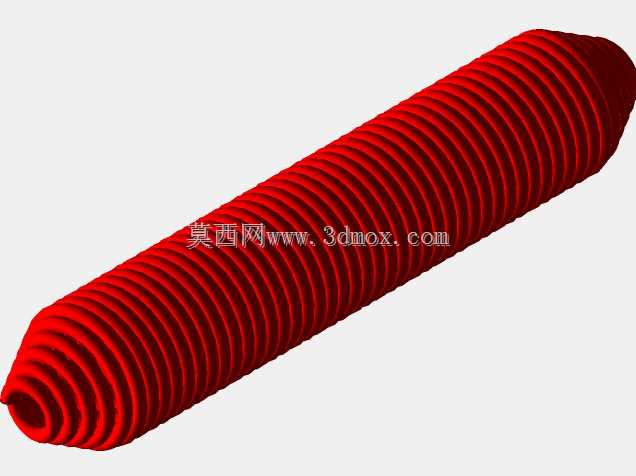

　　从结构组成来看，整套模型包含两个成型挂钩零件与一个弹簧主体总成，拆分式的建模逻辑完全匹配实际加工的装配流程：实际生产中弹簧主体是经冷卷成型的等节距圆柱螺旋体，两端的挂钩单独折弯成型后与弹簧端部的簧圈做固定连接，相比一体卷制的挂钩结构，这种拆分装配的形式可以根据实际安装场景更换不同角度、不同环径的挂钩，不用重新卷制整个弹簧主体，大幅提升零件的适配性，降低小批量定制的加工成本。

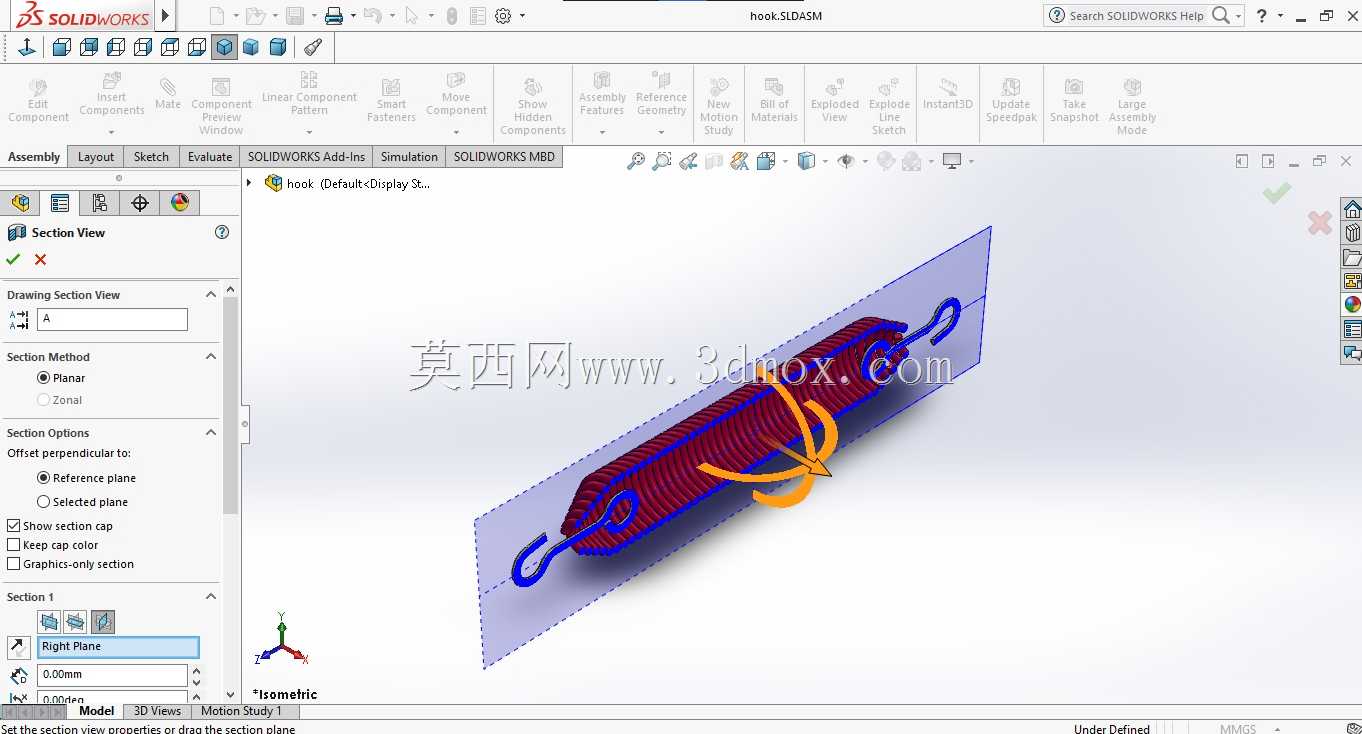

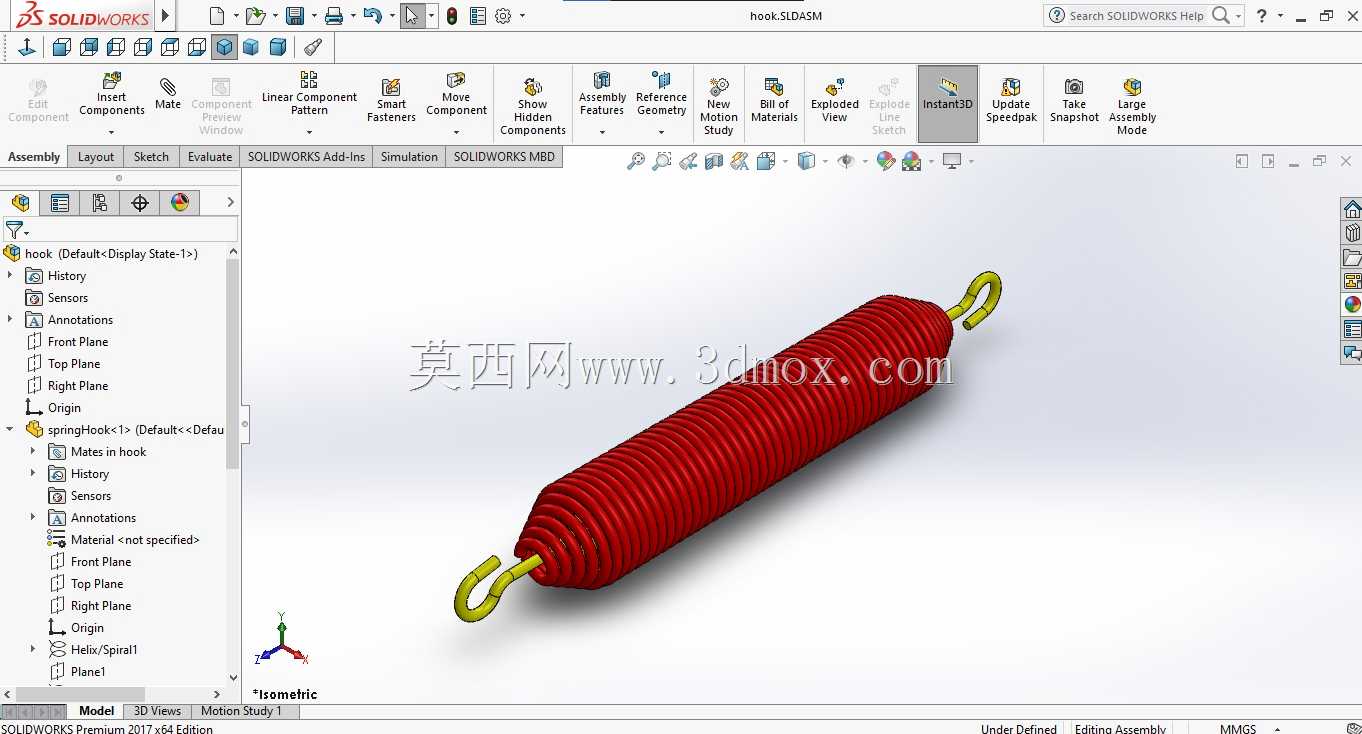

　　建模过程中用到的结构特征完全贴合实际加工的成型逻辑：扫掠凸台用来生成螺旋簧体的基础实体，螺旋线作为扫掠路径严格匹配弹簧的节距、中径参数，保证簧圈的均匀度；复合曲线用来构建挂钩与簧圈衔接处的过渡段，避免直角衔接造成的应力集中，实际使用中这个过渡段是应力最高的位置，圆弧过渡可以将应力峰值降低30%以上，避免弹簧在反复拉伸过程中从挂钩根部断裂；平面特征用来做挂钩端部的安装贴合面，保证挂钩与被连接件的接触面贴合平整，不会出现偏载；圆角特征处理所有棱边的锐边，既避免安装时划伤操作人员，也消除锐边造成的应力集中点。装配环节采用自顶向下的规划逻辑，先在总装配层级确定弹簧的自由长度、挂钩的中心距、安装方向的边界尺寸，再将弹簧主体作为基础零件插入，后续装配挂钩零件时直接参考总装的基准面做配合，保证两个挂钩的同轴度误差控制在合理范围内，不会出现安装时挂钩偏斜导致的拉伸卡滞问题。

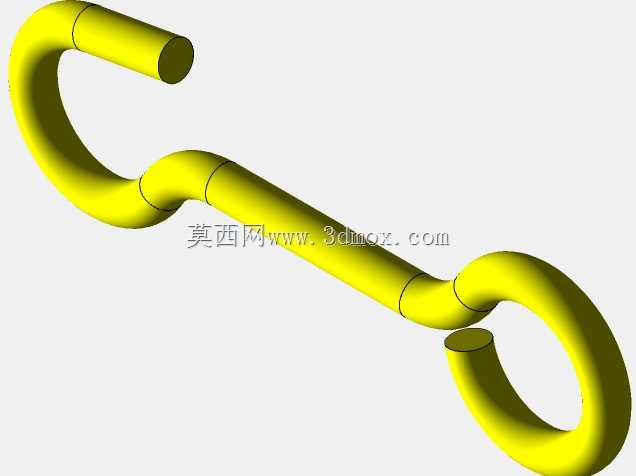

　　设计这类弹簧钩的时候，首先要明确安装边界：弹簧的外径需要小于安装腔的内径，预留至少1mm的径向间隙，避免弹簧拉伸收缩时和腔壁发生摩擦剐蹭，磨损簧体表面的防锈层，缩短使用寿命；自由长度要匹配安装时的初始预拉力，一般安装时会给弹簧施加初始拉力，让弹簧在初始位置就处于张紧状态，避免设备运行时弹簧出现松脱晃荡；两端挂钩的环径要匹配安装位的销轴直径，挂钩的开口尺寸要保证销轴可以顺利装入，同时装入后不会轻易脱出，部分有防脱要求的场景还会在挂钩开口处增加防脱卡簧结构。

　　从受力特性来看，这类圆柱螺旋拉伸弹簧的刚度和簧丝直径的四次方成正比，和弹簧中径的三次方成反比，和有效圈数成反比，设计时需要根据所需的最大拉力、行程来匹配对应的参数，避免弹簧在最大拉伸长度下超过材料的弹性极限，出现塑性变形无法复位。建模时单独构建的中心辅助实体，是用来模拟弹簧内部的导向芯轴，实际安装中长径比超过5的拉伸弹簧都需要配置导向芯轴，避免弹簧受拉时出现侧向弯曲失稳，保证弹簧始终沿轴向伸缩，提升弹簧的工作稳定性和使用寿命。旋转部件、移动组件后续的装配配合，都是模拟弹簧实际工作时的运动状态，验证弹簧在最大拉伸行程下，簧圈之间不会出现挤压碰撞，挂钩和相邻构件不会发生运动干涉，提前排除装配后出现的卡滞、干涉问题。
