直列四缸内燃机曲柄连杆机构总成

　　这套直列四缸动力核心的结构建模，完全围绕车用内燃机的实际运行逻辑搭建，覆盖了从动力产生到扭矩输出的全链路核心部件，可直接用于动力总成结构教学、样机开发阶段的结构验证、以及维修实训的拆解演示场景。在日常的乘用车动力配套、小型工程机械动力单元选型、教学实训台架搭建中，这类直列四缸结构是应用占比最高的构型，相比三缸机运转平顺性更优，相比六缸机结构更紧凑、成本控制更合理，能覆盖1.0L到2.5L排量区间的绝大多数动力需求，适配家用轿车、轻型载货车辆、小型工程作业设备等多种搭载场景。

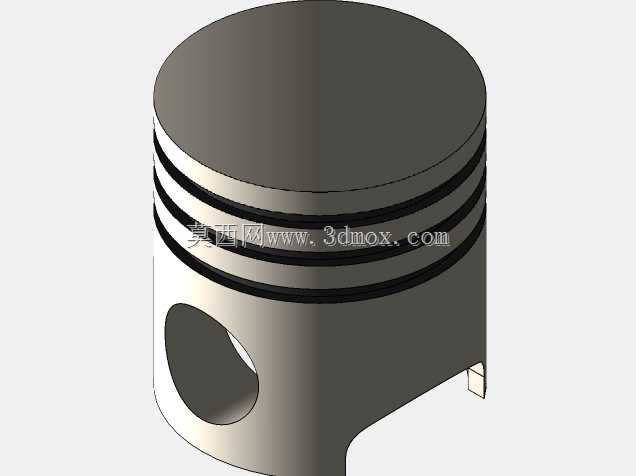

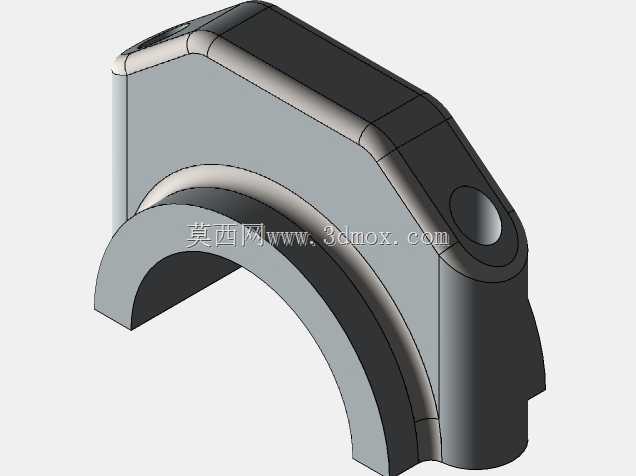

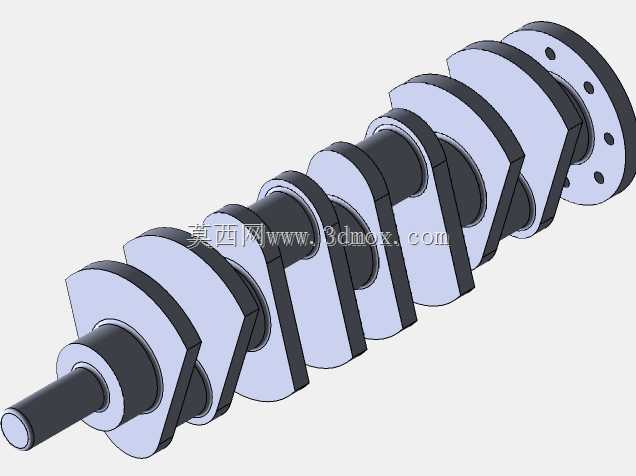

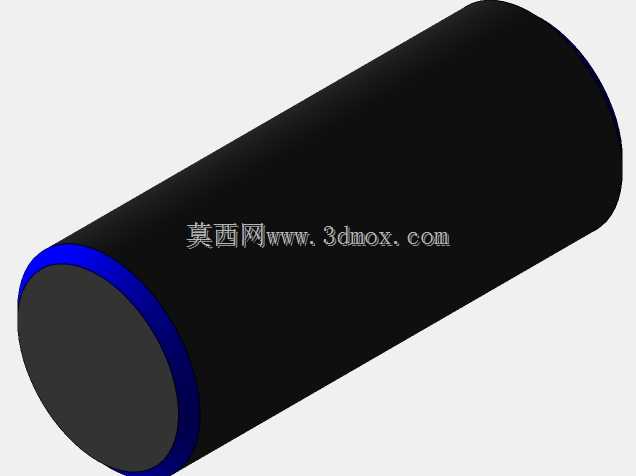

　　整个模型的核心功能逻辑，是通过四个活塞交替完成进气、压缩、做功、排气的四冲程循环，将燃油燃烧产生的气体压力转化为曲轴的旋转扭矩，最终向外输出动力。建模过程中完全还原了实际部件的配合关系：活塞头部预留了活塞环的安装槽位，对应气环与油环的安装位置，保证气缸工作时的密封性与机油刮除效果；活塞销采用全浮式设计的配合间隙，既可以在活塞销座孔内转动，也能在连杆小头衬套内部转动，保证受力均匀减少偏磨；连杆大头采用剖分式结构，匹配连杆盖的定位结构与螺栓安装位，方便曲轴的装配与后期维修拆卸；曲轴部分完全按照四缸机的点火顺序设置曲柄夹角，四个曲拐呈平面布置，相邻做功气缸的曲拐夹角180度，保证运转时一阶、二阶惯性力的平衡，减少整机振动；曲轴主轴颈与连杆轴颈的过渡位置做了圆角处理的结构还原，对应实际加工中的应力释放设计，避免应力集中导致的轴颈断裂问题。

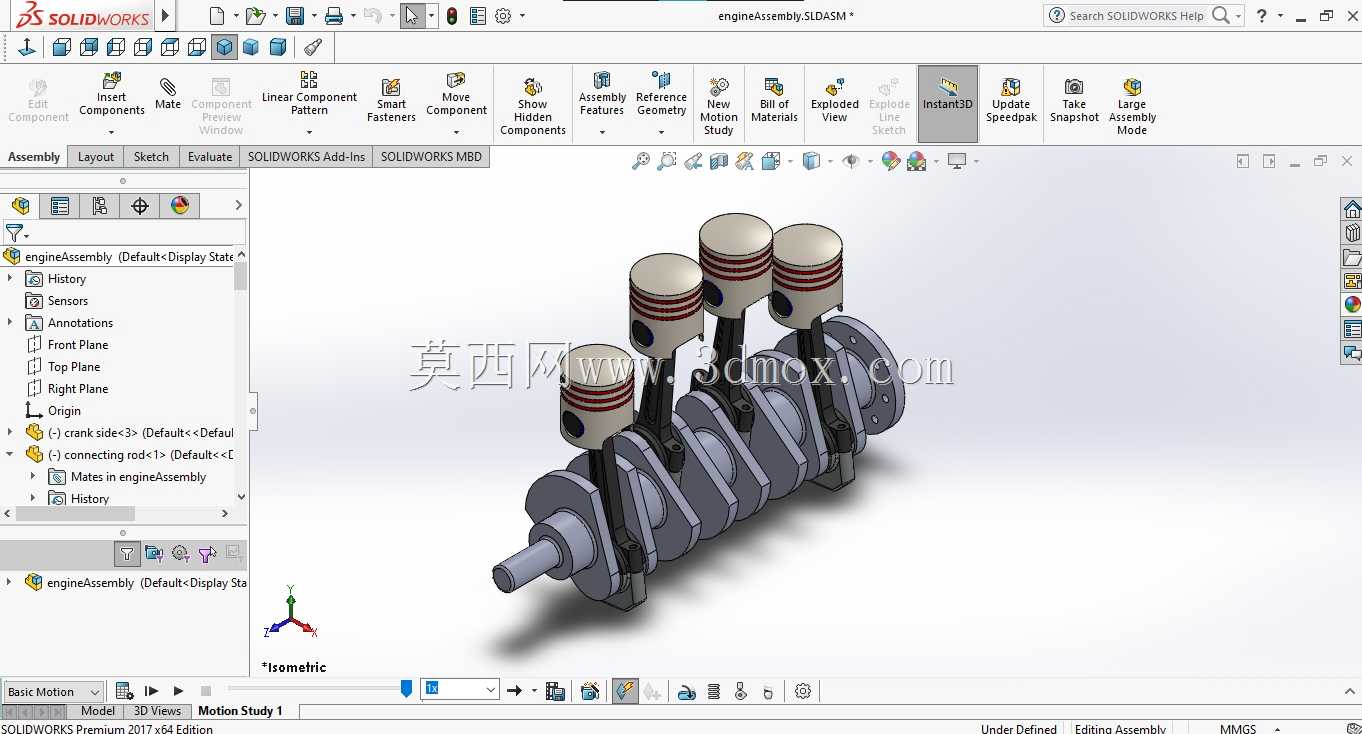

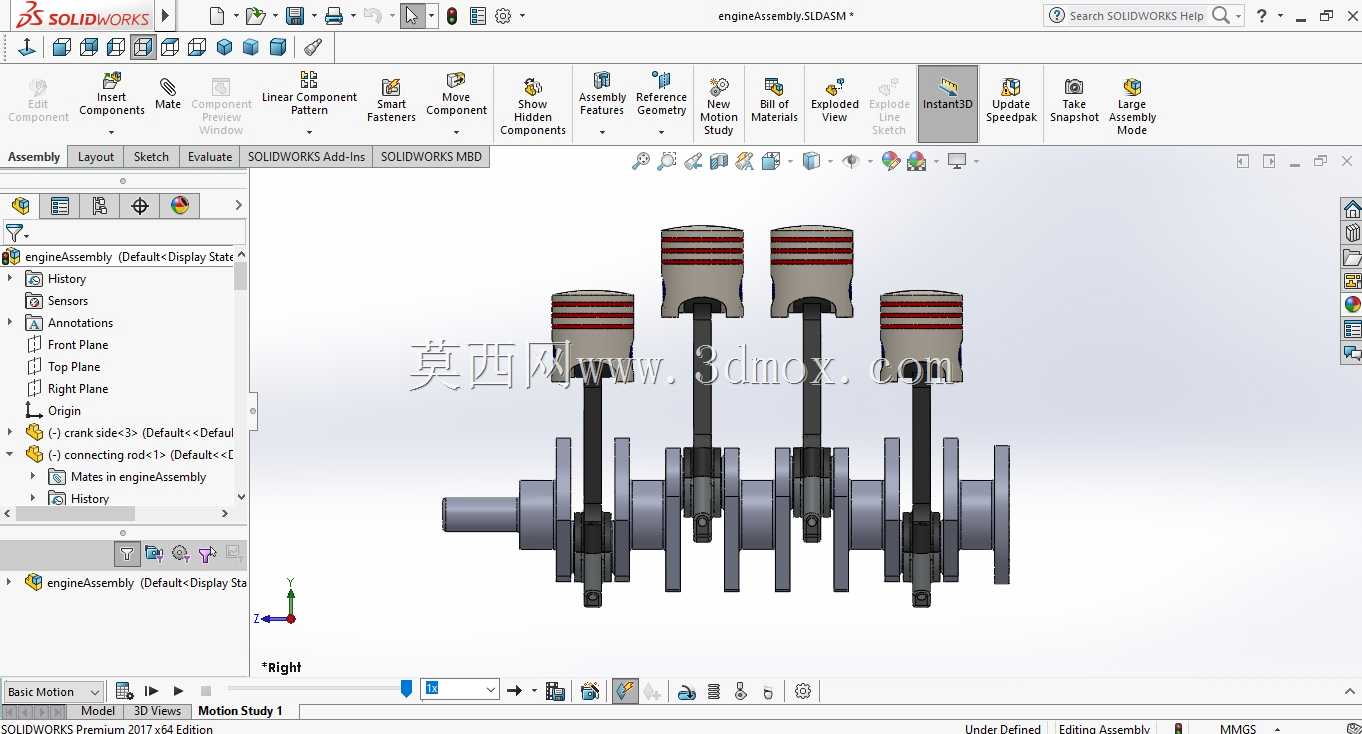

　　设计过程中优先考虑了实际装配的边界约束：活塞的外径尺寸与对应缸径保持标准配合间隙，活塞在上止点、下止点位置时，与气缸盖、曲轴平衡块的运动间隙都做了预留，避免运动干涉；连杆的长度设计匹配活塞行程与曲轴回转半径，保证活塞运行到上止点时的压缩比符合常规汽油机的设计范围；曲轴的轴向定位结构、前后端的动力输出接口、油封安装位都做了对应还原，能直接匹配后续离合器、飞轮、正时机构的装配对接。整个装配体的配合关系完全按照实际装配流程设置，从曲轴装入缸体主轴承座、安装主轴承盖固定，到依次装配连杆、活塞组件，装入活塞销并锁止卡环，最后扣合连杆盖拧紧螺栓的装配逻辑都能在模型中完整体现，没有出现装配顺序冲突、配合面错位的问题。

　　从结构特性来看，这套直列四缸的构型采用平面曲轴设计，结构简单加工难度低，动力输出特性偏向高转速区间的功率释放，适合民用车辆的日常行驶需求；活塞裙部的型线还原了实际生产中的微椭圆设计，避免热态下活塞膨胀导致的拉缸问题；曲轴上的平衡块配置完全对应每个曲拐的离心力平衡需求，不需要额外加装平衡轴就能满足基础的平顺性要求，能有效控制整机的重量与制造成本。在实际工程应用中，这类模型可以直接导入动力学仿真软件，进行曲柄连杆机构的运动学、动力学分析，计算不同转速下的活塞侧压力、连杆受力、曲轴扭矩波动，为后续的零部件强度校核、NVH性能优化提供基础的数模支撑；也可以用于职业院校的内燃机结构教学，通过拆解装配模型让学员直观理解四冲程发动机的动力传递路径、各部件的配合关系，比纯二维图纸的教学效果更直观。建模过程中对每个部件的安装定位基准都做了统一，所有配合面的形位公差逻辑都符合实际机械加工的要求，没有出现无法加工的异形结构，所有部件的壁厚、加强筋位置都参考量产机型的设计参数，保证数模具备实际工程参考价值，而非仅做外观展示的示意模型。
