奥迪R8spyder敞篷跑车曲面结构设计

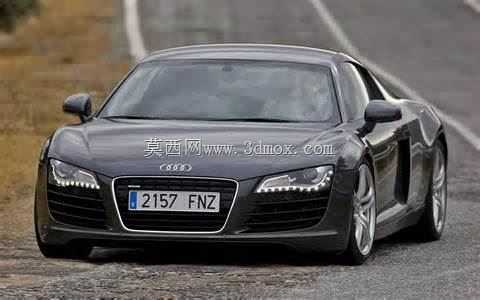

　　在高端乘用跑车的结构设计环节，曲面建模的精度直接决定了整车空气动力学表现与外观装配的匹配度，本次针对奥迪R8spyder的三维结构设计，首先围绕实车的空气动力学需求展开布局。从整车外轮廓来看，前脸部分的进气格栅区域采用大尺寸梯形内凹结构，两侧LED大灯组的曲面与引擎盖棱线做连续G2曲率过渡，避免高速行驶时气流在灯组与引擎盖衔接处产生紊流，前保险杠两侧的进气导流槽直接连通刹车散热通道，曲面弧度经过反复调整，确保时速超过200km/h时，进入导流槽的气流能够直接覆盖刹车卡钳表面，带走连续制动产生的热量。车身侧面的腰线采用分段式曲面设计，前轮拱后方的导流凹槽直接连通车侧底部的气流通道，能够快速导出轮拱内的乱流，降低整车风阻系数，敞篷机构的收纳舱与后翼子板的曲面做一体化衔接，关闭敞篷时顶篷边缘与车身曲面的缝隙控制在0.8mm以内，避免高速行驶时产生风噪。

　　从实际应用场景来看，该三维模型可用于跑车外观改款的结构验证、汽车设计专业的曲面教学案例、改装件开发的匹配基准。在设计思路上，首先通过点云数据逆向获取实车的外轮廓关键控制点，再通过曲率梳调整每一块曲面的连续性，确保相邻曲面之间没有曲率突变，尤其是车门与翼子板的分缝位置，曲面的拔模角度控制在3度以内，既满足冲压钣金的脱模要求，又能保证装配后分缝的均匀度。整车的外形尺寸按照实车1:1还原，车长控制在4434mm，车宽1904mm，车高1244mm，轴距2650mm，建模过程中预留了前后保险杠改装、侧裙加装、尾翼安装的边界位置，所有安装孔位的坐标与实车保持一致，改装件设计时可直接匹配对应安装点，无需重新测量实车数据。

　　在功能特性的还原上，模型保留了敞篷机构的运动轨迹约束，顶篷收纳时的翻转路径与后舱盖的开合路径做了干涉检查，确保运动过程中各部件之间不会发生碰撞，前舱盖的开合铰链位置、车门的铰链安装点、后视镜的安装基座都按照实车结构做了实体建模，可直接用于相关零部件的结构强度仿真。车轮部分的轮辐曲面采用多辐条渐变设计，轮胎的胎纹结构做了简化处理，保留了轮胎与轮拱之间的间隙参数，前轮与轮拱的静态间隙为25mm，后轮为30mm，满足车辆满载时的悬架跳动行程需求，避免轮胎与轮拱发生剐蹭。底盘部分的曲面做了平整化处理，还原了实车的底盘导流板结构，能够引导气流快速从车底流过，降低整车升力，提升高速行驶时的稳定性。

　　建模过程中针对曲面分块做了优化，将整车外表面拆分为127个独立曲面块，每个曲面块的控制点数量控制在20个以内，方便后续改款时调整局部曲面，比如修改前保险杠造型时，仅需调整对应区域的曲面控制点，不会影响周边曲面的连续性。车灯部分的内部透镜结构做了透明件的分层建模，还原了LED日间行车灯的灯带轮廓，可直接用于渲染效果图的制作，也可用于车灯改装的结构设计参考。油箱盖的位置、充电口（若有）的盖板结构都与实车保持一致，分缝位置的曲面落差控制在0.2mm以内，满足高端跑车的外观装配精度要求。

　　针对不同的使用场景，模型可导出不同精度的版本，用于结构仿真时保留所有实体安装结构，用于外观渲染时可隐藏内部安装点，仅保留外表面曲面，用于3D打印验证时可将曲面转换为实体模型，调整壁厚参数满足打印要求。在建模规范上，所有曲面都做了法线方向统一，避免后续导入仿真软件时出现面方向错误，所有特征的命名都按照汽车设计的行业规范标注，方便团队协作时快速识别对应部件，比如前保险杠外板命名为FRBumperOuter，左前翼子板命名为FL_Fender，提升后续设计修改的效率。
