长圆形穹顶笼式防护围挡结构设计

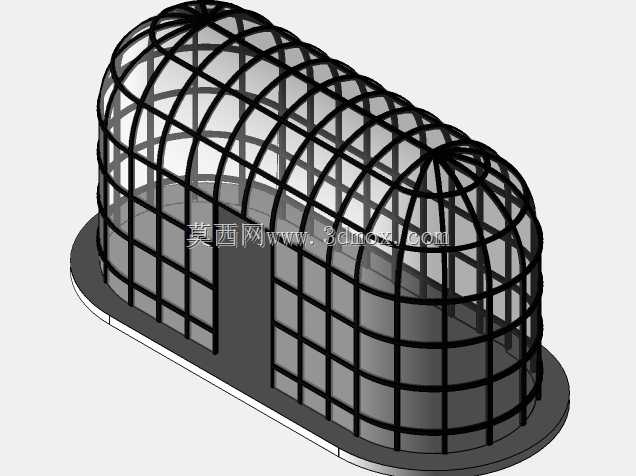

　　该笼式防护结构采用长圆形落地式布局，两端为半球形穹顶造型，中段为等径直筒段，整体框架由等截面金属杆件拼接而成，杆件沿环向与纵向正交排布，形成均匀的网格受力体系，兼顾结构刚度与通透可视性。从应用场景来看，这类结构可适配厂区内外露旋转设备的安全隔离、户外小型设备的防触碰防护、特定作业区域的物理围挡，也可作为小型试验装置的外围防护框架，避免人员意外接触内部运行部件，同时网格结构不会遮挡内部设备的运行状态观察，满足日常巡检的可视需求。结构底部设置整圈环形安装底座，底座为平板式结构，沿环向预留安装孔位，可直接通过膨胀螺栓与混凝土地面或设备平台面板固定，安装边界贴合长圆形外轮廓，底座宽度大于框架杆件截面尺寸，

　　可分散结构自身荷载与外部偶然撞击荷载，避免局部应力集中导致的框架变形。设计过程中优先考虑杆件的受力合理性，纵向杆件从底座一直延伸至穹顶顶部，形成连续的传力路径，环向杆件按等间距排布，与纵向杆件采用刚性连接，每一处节点都可传递弯矩与剪力，让整体框架形成稳定的空间受力体系，即使受到侧向的意外撞击，荷载也能通过网格杆件快速分散到底座与安装基础，不会出现局部杆件断裂失效的情况。穹顶部分的杆件采用放射状排布，从穹顶中心点向底部环梁均匀发散，配合环向的弧形杆件形成球面网格，既保证了穹顶部分的抗冲击能力，也让顶部没有积水积灰的平面，户外使用时可自然排走雨水与落尘，减少后期维护清理的工作量。笼体一侧预留了通行门洞，

　　门洞位置断开对应位置的环向与纵向杆件，在门洞边缘设置加强框，补强因杆件断开损失的结构刚度，门洞可适配常规尺寸的防护门安装，方便人员进入内部开展设备检修与维护作业，不会因为防护结构的设置影响正常的设备运维操作。从尺寸适配性来看，直筒段的净空高度可满足成年人直立通行需求，长圆形的底座布局相比方形结构可减少边角的空间占用，在狭窄的设备安装区域也能灵活布置，网格的间距控制在安全范围内，可防止人员肢体意外伸入笼体内部接触危险部件，同时不会因为网格过密导致整体结构重量过大，增加安装与运输的成本。框架杆件的截面选型经过受力校核，在满足防护强度要求的前提下尽可能减小杆件截面，降低整体结构的自重，让底座的安装荷载控制在普通工业平台的承重范围内，

　　不需要额外对安装基础做加固处理，适配更多的安装场景。结构整体没有多余的装饰性部件，所有杆件都承担结构受力作用，加工时可采用标准型材切割后拼接焊接，生产工艺简单，不需要定制复杂的异形构件，可有效控制加工成本，也方便后期根据实际安装需求调整直筒段的长度，适配不同尺寸的被防护设备。在实际使用中，这类笼式防护结构可根据使用环境选择不同的表面处理方式，室内干燥环境可采用喷塑处理提升外观平整度，户外潮湿或有腐蚀介质的环境可采用热镀锌处理提升防锈耐腐蚀能力，延长结构的使用寿命。结构的通透网格设计也方便在笼体外部挂载安全警示标识、设备状态标识牌，不需要额外在结构上焊接安装支架，利用网格的空隙就可完成标识的固定，日常巡检时可直接透过网格观察内部设备的运行状态，不需要频繁开启防护门，提升日常运维的效率。
