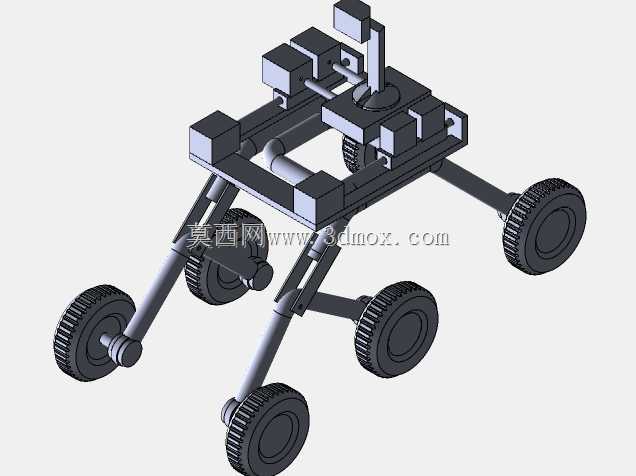

六轮摇臂式越障移动探测行走机构

　　该行走机构采用六轮独立摇臂铰接布局，核心设计目标是应对非结构化地形的通行需求，常见于野外探测、狭小空间巡检、灾后搜救等场景的移动载体搭建，区别于常规四轮底盘的固定轮距设定，这套结构通过多段铰接摇臂将六个行走轮独立连接在主体框架上，每个摇臂可绕铰接轴独立摆动，在遇到凸起障碍、凹陷坑洼时，单侧摇臂能自适应抬升或下沉，始终保证所有轮体与地面保持有效接触，避免单轮悬空导致的牵引力丧失问题。主体承载框架采用矩形截面型材拼接的框式结构，框架中部预留了设备安装平面，可搭载探测传感器、控制模块、动力电源等功能组件，框架上的铰接支座采用一体化铣削成型的凸台结构，摇臂与支座之间通过销轴连接，铰接位置预留了润滑脂加注通道，

　　长期在多尘环境下使用时可定期加注润滑脂降低铰接副磨损。每个摇臂的长度经过匹配计算，单侧三个轮体的摇臂摆动角度范围设定为正负32度，当单侧前轮遇到高度不超过轮径三分之二的垂直障碍时，前轮摇臂会顺着障碍立面抬升，同时中轮、后轮的摇臂同步调整姿态，将整机载荷均匀分配到其余接地轮上，无需额外设置主动悬架的驱动元件，仅靠机械结构的自适应摆动即可完成越障动作，大幅降低了控制系统的复杂度与整机功耗。轮体采用带细密防滑齿的橡胶包覆结构，轮毂与摇臂末端的轮轴通过深沟球轴承连接，轮轴位置预留了驱动电机的安装接口，用户可根据实际载荷需求选择内置轮毂电机或者外置集中驱动加传动轴的动力方案，若采用集中驱动方案，可在框架中部安装减速电机，

　　通过同步带或者传动轴将动力传递至每个轮体，适合大载荷长续航的使用场景；若采用轮毂电机直驱方案，则可省去传动链路的结构空间，进一步降低整机重量，适合对自重要求严苛的便携探测场景。整套机构的安装边界控制较为紧凑，主体框架的长宽尺寸可根据搭载设备的体积调整，当前结构的横向最大宽度在摇臂完全展开时为轮距的1.2倍，摇臂收折状态下可缩减20%的横向尺寸，方便通过狭窄通道，框架顶部的立式安装座可搭载云台、探测天线等需要高位布置的组件，安装座上预留了标准的螺纹安装孔位，可直接适配市面常见的小型云台安装尺寸。在结构强度设计上，摇臂采用变截面的杆状结构，靠近铰接支座的位置截面尺寸更大，向轮轴端逐步收窄，

　　在保证摇臂整体抗弯强度的前提下尽可能降低结构自重，框架的拼接位置采用角码加固配合螺栓连接，无需焊接即可完成整体装配，方便后期维护时更换损坏的结构件。针对不同的使用场景，还可对轮体材质进行替换，在室内平整地面使用时可更换为静音橡胶轮，在野外碎石路面使用时可更换为带更深胎纹的充气轮，在光滑金属表面巡检时可更换为聚氨酯包胶轮提升附着摩擦力。整套结构的铰接点均设置了轴向限位结构，避免摇臂摆动超程导致的结构干涉，每个铰接销轴的端部都设置了防脱卡簧，防止设备在剧烈颠簸工况下销轴窜出脱落。框架底部预留了电池仓的安装空间，可将配重电池布置在整机重心最低的位置，提升越障过程中的整机稳定性，避免爬坡时出现倾翻问题，经实际结构验证，该机构在纵向35度坡道、横向25度侧倾坡面上均可保持稳定行走，越障高度可达轮径的70%，越壕宽度可达单轮轮距的60%，能够满足多数非结构化地形的移动通行需求。
