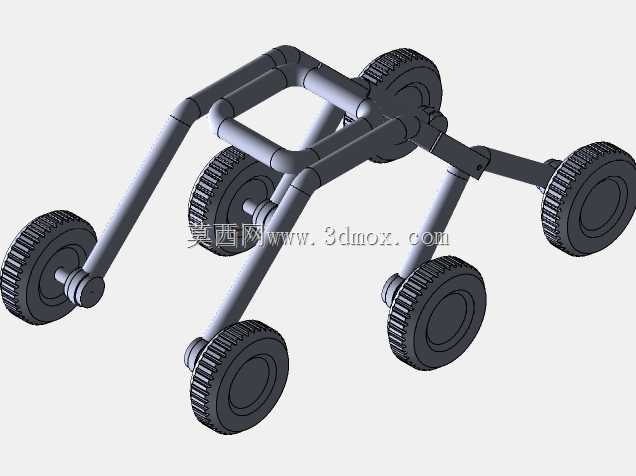

六轮摇臂式越障移动行走机构

　　这套六轮摇臂式行走机构，核心面向非结构化地形的移动作业场景设计，常见于野外探测、狭小空间巡检、复杂地形物料转运类设备的行走端配套。不同于常规固定轴轮式底盘，该结构通过多段铰接式摇臂将六个行走轮独立连接到主体框架上，每个摇臂段都可绕铰接点做一定角度的摆动，在遇到凸起、沟壑、倾斜坡面时，各轮组能随地形起伏自适应调整位置，始终保证所有轮胎与地面保持有效接触，不会出现常规底盘单轮悬空、附着力不足导致的打滑、卡滞问题。

　　从功能特性来看，该行走机构没有配置额外的悬挂弹性元件，完全依靠铰接摇臂的几何结构实现地形适配，整体结构件以圆管型材拼接为主，框架部分采用等径圆管弯型后焊接成型，铰接位置采用销轴连接，转动副处预留了轴承安装位，可根据负载等级选配滑动衬套或滚动轴承，降低摇臂摆动时的摩擦阻力。六个行走轮采用同规格的橡胶包覆轮，轮面做了防滑齿纹设计，在硬质铺装路面、松软土路、碎石路面都能提供足够的抓地力，轮体与摇臂末端的连接采用标准轴系配合，轮轴位置预留了驱动电机安装空间，既可以做成全轮驱动的动力底盘，也可以根据成本需求做成部分轮驱动、其余轮随动的结构形式。

　　设计思路上，这套结构优先考虑了地形通过性与结构可靠性的平衡，摇臂的铰接点位置经过运动学校核，当单侧遇到高度不超过轮半径的垂直障碍时，前端摇臂会先顺着障碍面抬升，将抬升位移通过中间铰接点传递到相邻轮组，不会让整个底盘出现大幅倾斜，保证上部搭载的作业设备始终处于相对平稳的姿态。主体框架的圆管布局同时兼顾了结构刚度与轻量化，多根横置连接管将左右两侧的摇臂安装座连为一体，避免单侧受力时框架出现扭转变形，所有管段的连接位置都做了圆弧过渡，减少应力集中点，在承受冲击载荷时不会出现焊缝开裂的问题。

　　关于安装边界与尺寸适配，这套行走机构的主体框架上部预留了标准化的安装平面，可直接搭载控制箱、检测设备、载物货舱等上部组件，安装孔位采用通用间距设计，不需要额外做转接支架即可适配多数常规搭载模块。整体宽度控制在常规巡检通道的通行尺寸范围内，摇臂在极限摆动位置时，轮体不会超出主体框架的宽度边界，可顺利通过宽度略大于主体宽度的狭窄通道；底盘的最低离地间隙在摇臂处于水平初始位置时达到最大值，当摇臂随地形摆动时，离地间隙会随姿态动态调整，不会出现底盘剐蹭地面凸起的情况。轮组的转动角度预留了足够的转向空间，如果需要搭配转向机构，可在中间轮组位置加装转向舵机，实现小半径转向甚至原地转向，不需要额外改动主体框架结构。

　　在实际应用中，这类摇臂式六轮行走结构相比履带式行走机构，拥有更低的行走阻力与更高的行进效率，在平整路面的能耗仅为同尺寸履带底盘的三分之一左右，同时维护成本更低，轮体磨损后可单独快速更换，不需要像履带结构那样整体拆解更换。相比四轮结构，六轮的接地比压更低，在松软地面行驶时的下陷量更小，不容易出现陷车问题，多摇臂的铰接结构也能吸收大部分地形带来的冲击，减少上部搭载设备受到的振动，对于搭载精密检测仪器的巡检类设备来说，能有效降低振动对检测精度的影响。整个结构没有复杂的异形零件，所有结构件都可通过常规的管材切割、弯管、焊接工艺加工完成，铰接销轴、轮轴都是标准机械加工件，不需要开模即可小批量生产，制造成本可控，适合用于定制化移动作业设备的快速开发搭建。
