立式锥段结构工业气化炉三维结构设计

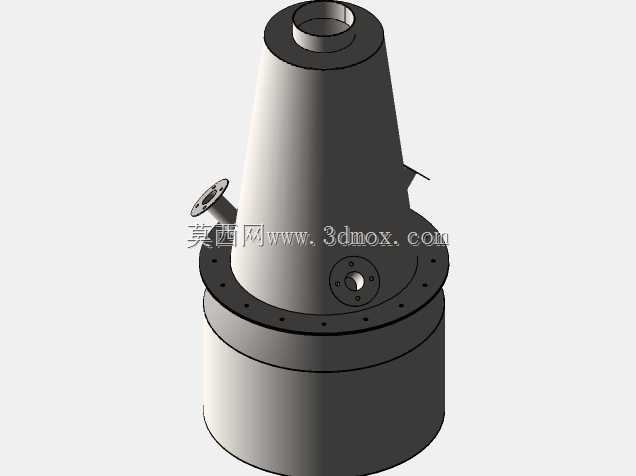

　　本次呈现的气化炉结构，针对中小型固定床气化作业场景设计，可适配生物质、低阶煤等多种固体燃料的气化反应需求，常见于小型分布式供能站点、农产品加工供热、小型工业锅炉前端燃气制备等场景，能够将固体燃料通过不完全燃烧转化为可燃气体，供给后续燃烧设备使用，替代直接燃煤的供热方式，提升燃料利用效率同时降低污染物排放。从结构布局来看，整体采用下筒上锥的立式布局，下部直筒段为气化反应的核心腔室，燃料从顶部投料口加入后，在直筒段内依次完成干燥、干馏、氧化、还原四个反应层，生成的粗燃气向上流动从顶部出口排出，灰分则从下部排渣结构定期排出。上部锥段设计采用渐缩式流道，一方面能够降低上升燃气的流速，让气流携带的大颗粒炭粒在锥段沉降回落至反应层继续参与反应，

　　减少燃料带出损失；另一方面锥段的倾斜内壁可避免燃料挂壁，保证下料顺畅，不会出现棚料、卡料的问题。侧部设置的多个接口分别对应不同功能：斜向伸出的小管径接口为一次风入口，沿切向角度布置可让进入炉内的空气形成旋流，均匀分布到氧化层区域，避免局部过烧或气化不均；法兰盘上的径向接口可用于安装温度传感器、观火孔或者二次补风结构，根据实际运行需求灵活配置；顶部的中心大口径接口为燃气出口，可直接对接后续的除尘、冷却净化管路，接口采用标准法兰连接形式，适配常规工业管路的安装尺寸。设计过程中重点考虑了炉体的热膨胀补偿，下部直筒段与上部锥段采用法兰螺栓连接，法兰之间预留耐热密封垫的安装槽，可耐受炉内高温带来的结构形变，避免长期运行后出现焊缝开裂、

　　密封失效的问题。炉壁的厚度取值兼顾了结构强度与保温层安装空间，外层可根据使用场景加装硅酸铝保温层，降低炉体表面散热损失，提升气化效率。安装边界方面，整体立式结构占地面积小，底部可直接固定在混凝土基础平台上，不需要额外的钢架支撑，侧部所有接口的操作空间均预留足够的扳手操作距离，日常维护时不需要拆解主体结构即可完成传感器更换、管路检修等操作。流道设计上经过多次迭代调整锥段的收缩角度，角度过小会导致炉体整体高度过高，增加制造成本与安装空间要求；角度过大则会导致气流偏流，局部区域燃气流速过快带出过多颗粒，最终选定的锥角参数可保证炉内气流分布均匀，炭粒回流效率达到最优。下部直筒段的高径比适配固定床气化的层厚要求，能够保证各反应层有足够的停留时间，让燃料充分反应，降低出口燃气中的残炭含量。所有连接法兰的螺栓孔均采用均布设计，适配不同方向的管路对接需求，现场安装时可根据厂区管路走向调整接口朝向，不需要额外制作过渡连接件。
