通讯设备用钣金电子安装底盘结构

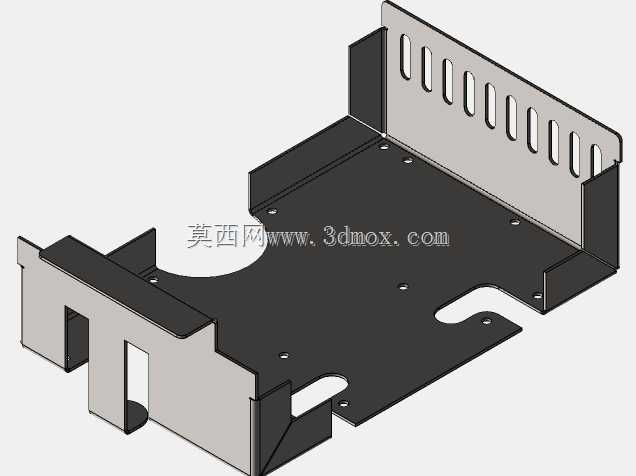

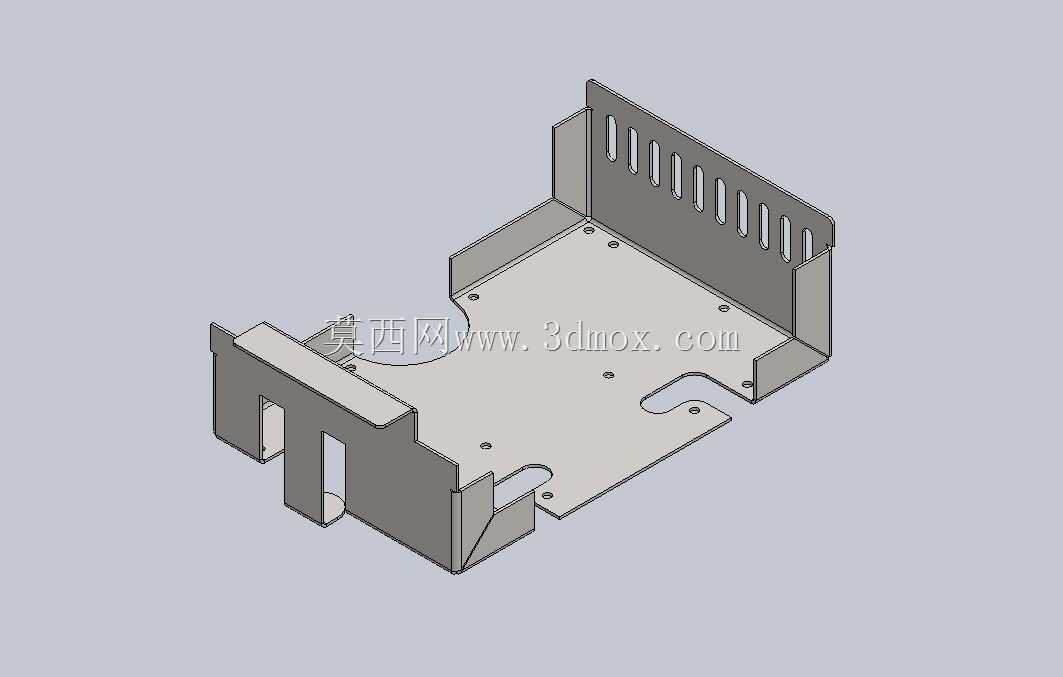

　　这款钣金电子底盘主要面向小型通讯终端、嵌入式工控电子单元的内部承载场景，在实际设备装配环节中，承担核心电路板、接口模块、小型散热组件的固定承载功能，是电子设备内部实现元器件定位、防护与结构支撑的基础零件。从结构设计逻辑来看，整体采用一体化钣金折弯成型工艺，减少了多零件拼接带来的装配误差与结构松动风险，底盘主体的平板区域预留了多组不同孔径的安装孔位，孔位排布对应常规通讯电路板的固定螺柱位置，同时兼顾了不同版本电路板的兼容安装需求，部分腰型孔的设计可以抵消钣金加工、电路板生产带来的尺寸公差，避免装配时出现孔位错位无法锁附的问题。底盘侧边的折弯立边并非等高度设计，其中一侧立边加工有连续的长条形通风槽，这一结构对应设备内部散热风道的走向，

　　能够在不降低结构支撑强度的前提下，为发热元器件提供通风散热的气流通道，避免密闭空间内热量堆积导致电子元器件工作稳定性下降。立边上预留的缺口结构对应设备的外接接口位置，包括电源接口、通讯信号接口、调试接口的伸出避让，无需在装配时额外进行二次切割加工，有效提升整机装配效率。底盘边缘的折弯翻边做了小尺寸的压边处理，既可以提升钣金件整体的结构刚性，减少薄板材受力后的形变幅度，也能去除板材剪切后的锋利毛边，避免装配作业时划伤操作人员、或是刮损电路板表面的阻焊层与线路。从安装边界来看，底盘整体的外轮廓尺寸适配常规6英寸规格的小型电子设备内腔，平板区域的平面度控制在钣金件常规公差范围内，能够保证电路板安装后不会出现翘曲，避免板载芯片引脚出现虚焊、

　　脱焊问题。折弯立边的高度经过匹配设计，既能够为板载的较高元器件比如电容、接口座提供足够的容纳空间，也不会过度占用设备内部的垂直空间，给上层的屏蔽罩、散热片预留充足的装配余量。在实际应用中，这类钣金底盘除了承载功能外，还可以通过表面喷涂导电漆、或是采用镀锌板材直接加工，实现一定的电磁屏蔽效果，减少外界电磁信号对内部通讯电路的干扰，同时也能避免内部电路的信号向外泄露，提升通讯设备的电磁兼容性能。底盘上的异形缺口除了接口避让外，还对应设备内部的走线通道，能够让电源线、信号线沿着底盘边缘排布，通过预留的线卡固定位整理线束，避免线束杂乱堆积影响散热、或是被运动部件剐蹭破损。设计过程中充分考虑了钣金加工的工艺可行性，

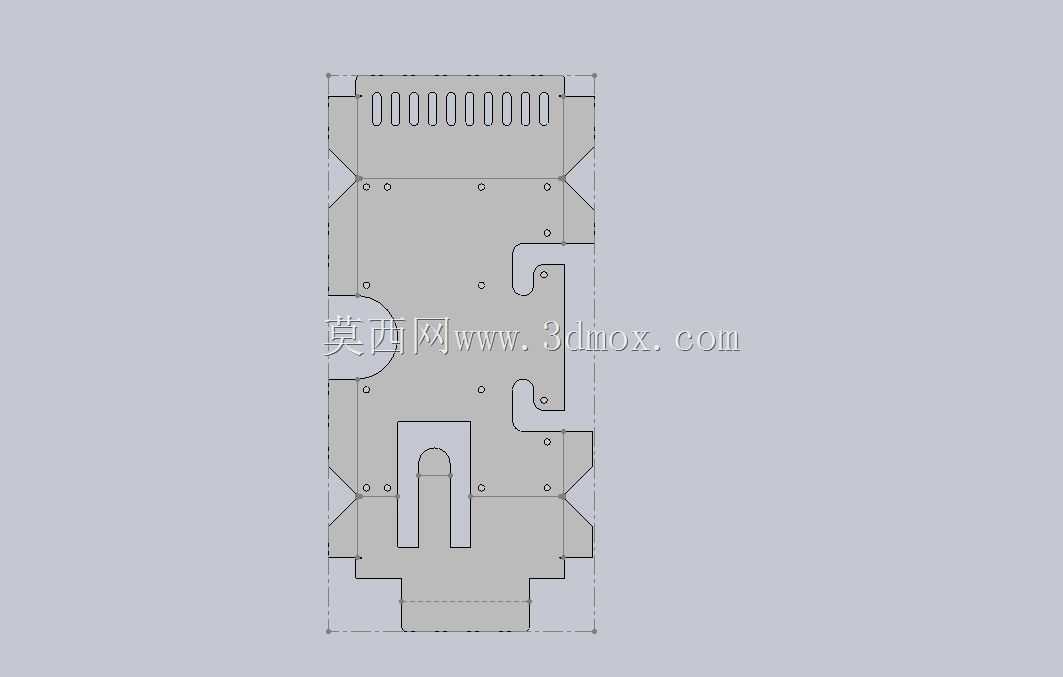

　　所有折弯位置的内R角匹配常规钣金折弯模具的参数，不需要定制特殊模具即可完成加工，通风槽的宽度与间距也符合冲压加工的最小工艺要求，避免出现冲头强度不足、加工时模具断裂的问题。孔位与板材边缘的距离、折弯边与孔位的距离都满足钣金加工的最小边距要求，不会在加工时出现孔位变形、折弯处板材撕裂的缺陷。这类结构在实际量产中，材料利用率较高，排样时可以紧密排布减少边角料浪费，成型后仅需做简单的去毛刺处理即可进入表面处理工序，加工成本可控，同时结构强度完全满足小型电子设备的使用要求，在跌落、振动工况下，折弯立边可以吸收部分冲击能量，避免内部电路板直接承受冲击力导致元器件损坏。
