通讯设备用简易钣金安装固定支架结构

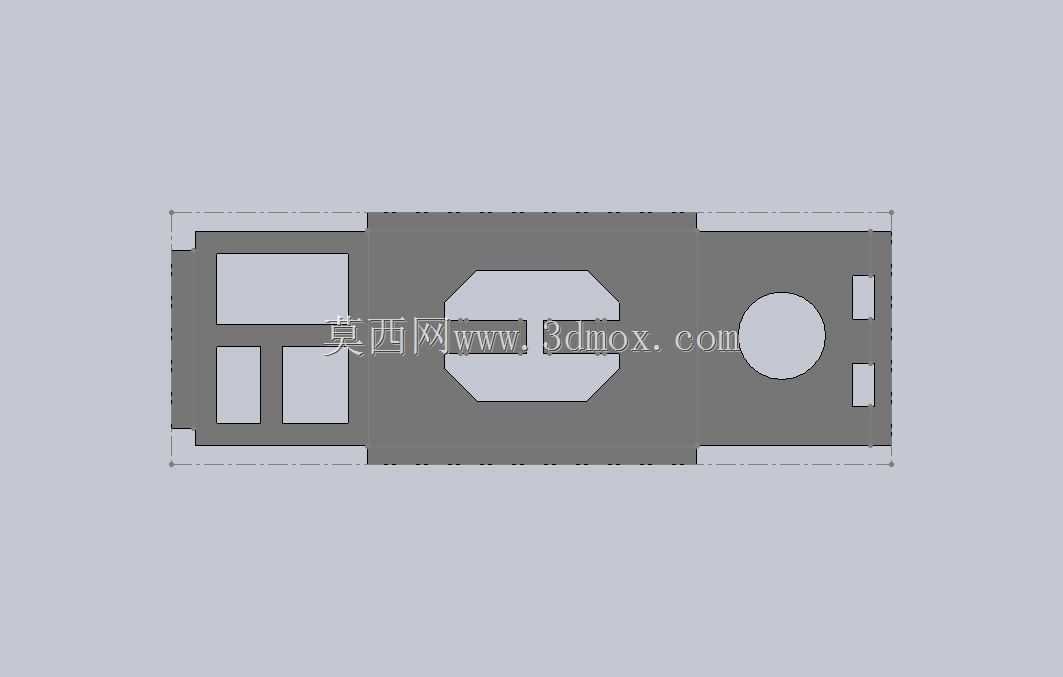

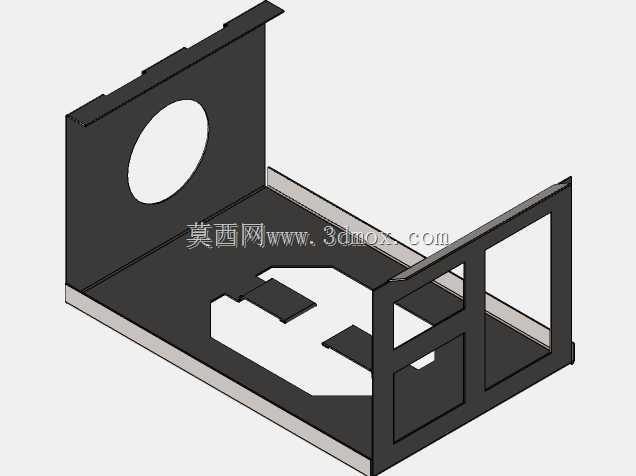

　　这类钣金支架多用于小型通讯终端内部的功能模块承载，日常接触到的手持对讲设备、便携信号采集终端、工业现场通讯手持机内部，都能见到这类结构的身影，核心作用是为内部电路板、接口组件、小型传感模块提供稳定的安装基准，同时兼顾整机内部的空间分隔与结构加强，避免设备受外力冲击时内部元器件出现移位、引脚脱焊等问题。从结构设计逻辑来看，整体采用等厚薄钢板冲压折弯成型，没有多余的焊接拼接结构，所有的安装定位特征都通过一体冲压完成，能最大程度控制加工成本，适配批量生产的冲压工艺要求，减少后续机加工、焊接的工序占比，也能避免拼接带来的形位公差累积问题。中部的八边形镂空结构，是为对应安装模块的外形轮廓做的避让设计，既可以减轻支架自身重量，

　　也能为安装在该位置的模块预留散热空间，避免金属支架完全覆盖模块表面导致热量积聚，影响通讯模块的工作稳定性；右侧的圆形开孔是为走线或者柱状定位销预留的位置，装配时可以先通过定位销完成支架与壳体的预定位，再锁紧两侧的固定螺丝，能有效提升装配效率，减少装配过程中的对位调整时间。左侧的两个矩形分隔槽，是将支架左侧区域划分为两个独立的安装位，可以分别固定小型接口板、滤波组件这类尺寸较小的零部件，槽体的折弯边高度与板材厚度匹配，既可以作为零部件安装的侧向定位基准，也能增强支架左侧区域的结构刚度，避免受外力时出现板面变形。支架两端的延伸折弯边是与设备主壳体连接的安装面，上面预留的小尺寸矩形缺口是螺丝过孔的避让位，

　　安装时折弯边完全贴合壳体内侧的定位凸台，锁紧螺丝后支架不会出现横向窜动，整体安装边界完全适配手持类通讯设备的内部空间尺寸，不会与周边的电池仓、按键组件产生空间干涉。设计这类钣金件时，首先要确认所有折弯内角的半径不小于板材厚度，避免冲压折弯时出现板材开裂的问题，所有开孔的边缘距离折弯线的位置要预留足够的工艺余量，防止折弯过程中孔位出现拉扯变形；其次要核算支架整体的平面度，因为作为内部元器件的安装基准，板面的平面度误差需要控制在合理范围内，否则安装电路板时会出现板件翘曲，导致元器件焊接应力集中，长期使用后出现焊点失效的问题。另外这类支架的表面一般不需要做复杂的处理，采用常规的镀锌钝化工艺即可，既可以满足基础的防腐蚀要求，

　　也能控制表面处理的成本，适配通讯设备批量生产的成本控制要求；在装配兼容性上，支架的所有安装孔位都做了适配自攻螺丝的孔径设计，不需要额外压铆螺母柱，进一步减少加工工序，降低整体的零件成本。从实际使用场景的验证角度来看，这类钣金支架需要通过常规的跌落、振动测试，保证在设备受冲击时不会出现变形松脱，因此在折弯处的结构强化上，通过合理的折弯边高度设计来提升整体抗变形能力，不需要额外增加加强筋结构，就能满足手持通讯设备的结构强度要求，同时将零件的整体重量控制在较低水平，符合便携通讯设备的轻量化设计方向。
