通讯设备安装用钣金支撑固定支架

　　这类钣金支架在通讯类设备的现场安装场景中应用十分普遍，不管是室内弱电井的通讯模块挂载，还是户外通讯机柜内的功能单元固定，都需要这类结构简单、安装便捷的支撑构件来完成部件的位置固定，避免设备运行过程中出现移位、振动松脱的问题。从实际使用需求出发，这类支架不需要承担大吨位的重载载荷，核心要满足的是安装点位的适配性、长期使用的结构稳定性，以及现场装配的操作便捷性，毕竟很多通讯站点的安装作业空间狭窄，过于复杂的构件会大幅提升现场施工的难度。

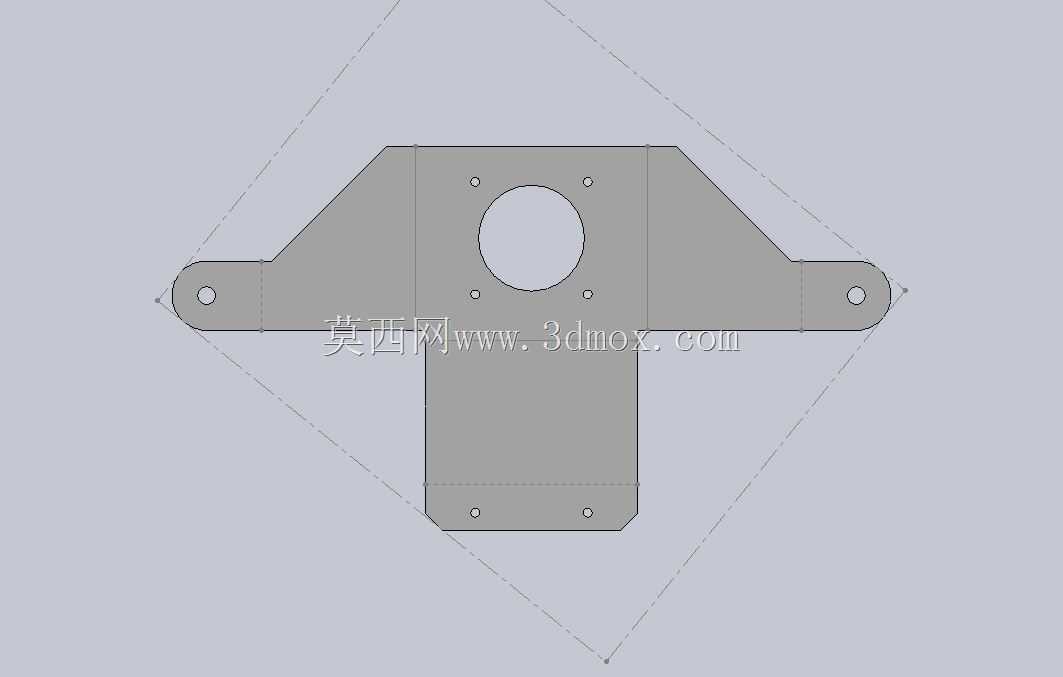

　　设计这类钣金支架的时候，首先要明确安装边界条件：支架的安装基面需要和通讯设备的预设安装位完全贴合，折弯边的垂直度公差要控制在合理范围内，避免安装后出现翘边导致固定应力集中，长期使用下出现钣金变形。整个构件采用钣金折弯工艺成型，不需要额外的焊接工序，所有的连接点位都通过冲压成型的安装孔来实现，一方面可以减少加工工序降低制造成本，另一方面也能避免焊接带来的热变形，保证支架的平面度满足安装要求。支架的折弯高度需要匹配所支撑通讯模块的底部间隙，既要保证模块安装后和基面留有足够的散热空间，避免设备运行产生的热量淤积在安装面位置，又不能过高导致整体安装重心偏移，影响设备固定的可靠性。

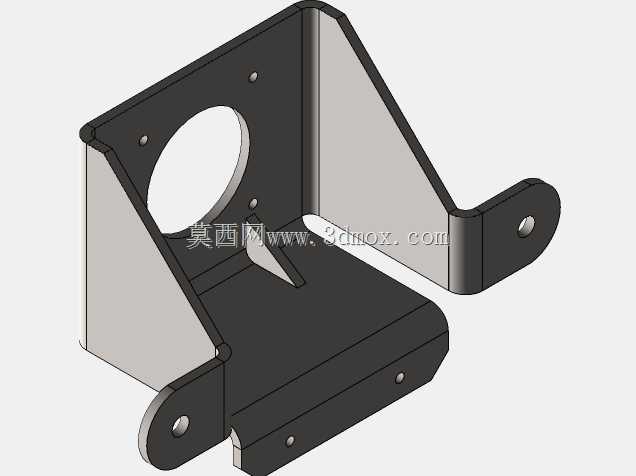

　　从功能特性来看，支架上的安装孔采用长圆孔与圆孔组合的设计方式，圆孔用于主定位点位，安装时可以先通过圆孔穿入螺丝完成初步定位，再通过长圆孔调整安装位置，抵消通讯设备安装孔位的加工误差，降低现场安装的对位难度。钣金的板材厚度选择需要结合支撑载荷来确定，针对常规的小型通讯功能模块，选用合适厚度的冷轧钢板即可满足强度要求，板材边缘全部做钝化折边处理，避免安装作业时划伤施工人员，同时也能提升板材边缘的结构刚度，减少长期使用下的边缘变形。支架的表面处理可以根据使用场景选择，室内使用的场景做常规的静电喷塑处理即可，既能起到防锈作用，也能和通讯机柜的内部色调保持一致；如果是户外场景使用，则需要额外做镀锌钝化处理，提升耐潮湿、耐盐雾的能力，延长户外环境下的使用寿命。

　　在实际安装过程中，这类支架的固定点位布局需要匹配通讯设备的重心位置，主支撑点要尽可能靠近设备的重心投影区域，避免设备安装后出现悬臂受力的情况，导致支架长期受交变载荷出现疲劳变形。支架的折弯转角处预留有微小的工艺缺口，避免折弯过程中出现材料挤压起皱的问题，同时也能减少转角处的应力集中，提升支架的整体抗疲劳性能。和铸造或者机加工的支架相比，这类钣金支架的重量更轻，加工周期更短，针对小批量的安装需求可以快速调整孔位和尺寸，不需要开制复杂的模具，非常适配通讯行业快速迭代、现场定制化调整的安装需求。在日常的通讯设备维护作业中，这类钣金支架也不需要特殊的维护，只要定期检查固定螺丝的松紧度即可，本身的钣金结构不存在易损部件，只要安装时受力均匀，基本可以和通讯设备保持同等的使用寿命。
