油田汽油机用流量控制适配连接结构

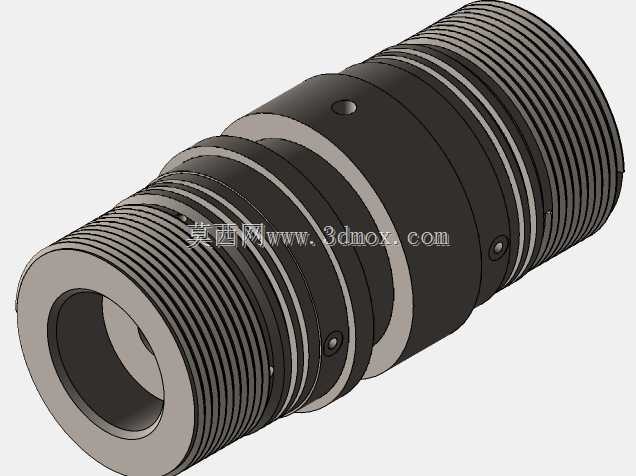

　　在油田野外采油作业的汽油机配套流体管路系统中，这类流量控制适配结构是保障管路介质输送精度、衔接不同通径管路段的核心衔接部件，日常作业中，采油井口配套的小型汽油动力输送泵、计量管路之间经常存在通径不匹配、流量需要精准节流调控的场景，直接采用管路对接不仅无法控制介质流量，还容易因为管路应力集中出现密封失效、介质渗漏的问题，这类适配结构就是为了解决这类现场实际问题设计的。从结构功能来看，该部件整体为同轴回转式结构，两端设置不同规格的外螺纹连接段，能够直接匹配现场现有不同通径的管路内螺纹接口，不需要额外加工转换接头，减少现场管路改装的工作量；中部的多段环槽与径向定位销孔结构，一方面是为了安装密封环件，实现不同压力等级下的管路静密封，

　　避免油气介质在衔接位置出现泄漏，另一方面径向销孔能够在部件安装到位后穿入定位销，防止管路运行过程中因为设备振动出现螺纹松脱的问题，适配野外作业设备持续振动的工况。中间段的内置节流调控结构，能够根据管路输送的油气混合介质、清水或者其他作业介质的输送需求，调整过流截面的大小，精准控制管路内的介质流量，不需要在管路上额外加装独立的节流阀，减少管路的连接节点数量，也就降低了管路泄漏的风险点。从设计思路层面，做这类结构的三维建模时，首先要确定两端连接螺纹的公称直径、螺距以及有效旋合长度，必须匹配油田现场常用的汽油机输送管路的现有接口标准，避免出现加工完成后无法对接的问题；其次要核算中部节流通道的最小过流面积，满足最大输送流量下的介质通流需求，

　　避免出现节流过度导致管路压损过大、汽油机泵组负载超标的问题；外圆表面的环形散热槽结构，除了安装密封件的作用之外，还能够增加部件的散热面积，在输送温度较高的油气介质时，能够更快将介质传递到部件上的热量散发到空气中，避免密封件因为长期高温出现老化失效的问题。安装边界方面，该部件整体为同轴圆柱结构，最大外圆直径要匹配安装位置的管路周边空间，野外作业的管路排布通常比较紧凑，不能出现部件安装后和周边的管路、机架结构产生干涉的情况；两端螺纹的同轴度公差需要控制在合理范围内，避免安装后出现管路别劲、密封面偏斜的问题；径向定位销孔的位置要避开内部的节流调节结构，防止钻孔时破坏内部的流道或者调节构件。实际使用过程中，

　　这类适配结构直接串联在汽油机泵组的出口管路上，一端连接泵组出口，另一端连接下游的输送软管或者硬管，安装时只需要在螺纹段缠绕密封带或者加装密封垫片，旋紧到位后穿入定位销防松，就可以通过中部的调节结构调整流量，不需要复杂的安装调试步骤，非常适合油田野外现场的快速装配、维修更换场景，即使没有专业的维修工具，也能够完成部件的更换操作，减少设备停机等待的时间。建模过程中对于各段台阶的过渡圆角、密封槽的尺寸公差、螺纹的收尾长度都要按照机械设计的相关标准执行，比如密封槽的宽度、深度要匹配标准O型圈的尺寸，保证密封压缩量在合理区间，压缩量过小容易出现渗漏，压缩量过大则会加速密封件的老化磨损，缩短部件的使用寿命；外圆表面的粗糙度也要满足密封件的安装要求，过于粗糙的表面会划伤密封件，过于光滑则会增加加工成本，没有实际的工程意义。
