航模机轮注塑成型模具结构设计

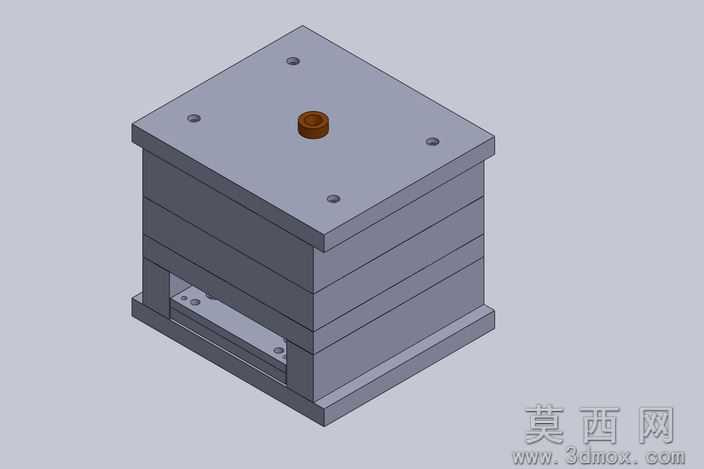

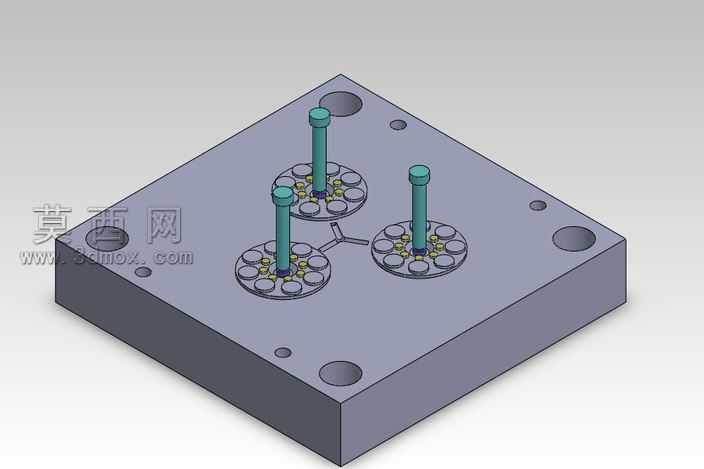

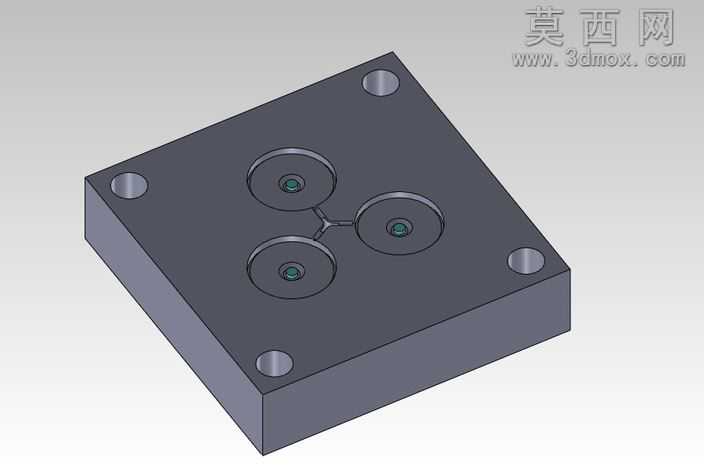

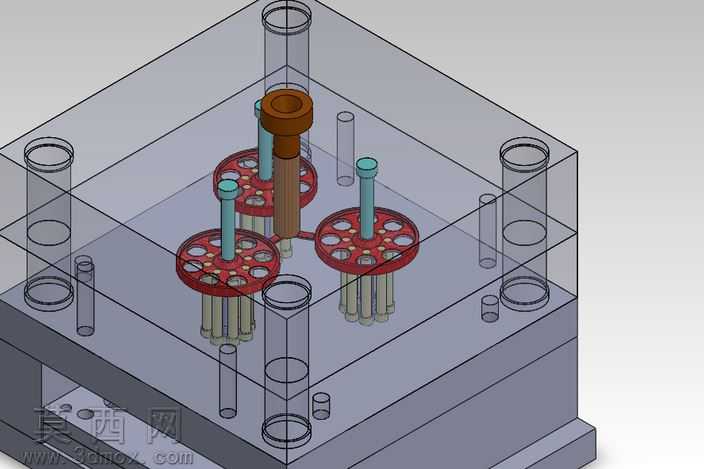

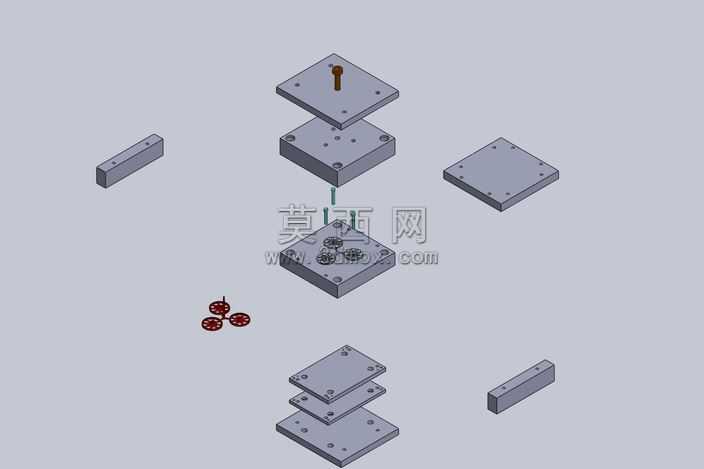

本套三维模型为航模机轮专用注塑模具，整体采用标准模架叠加式结构设计，建模过程中严格遵循注塑模具设计规范，先完成产品机轮的几何特征逆向推导，再依次搭建定模座板、定模板、动模板、动模座板等核心模架组件，所有板件的导柱孔、紧固螺丝孔、定位销孔均按照标准件参数精准绘制，保证各组件装配时的同轴度与配合精度。模型中完整还原了浇注系统的流道布局，针对机轮的轮辐薄壁结构，采用侧浇口进料设计，避免填充过程中出现缺胶、熔接痕等成型缺陷，同时在型腔对应位置设计了排气槽结构，保障注塑时型腔内空气可顺利排出。冷却系统采用随形水路布局，围绕机轮型腔轮廓排布循环水道，可在注塑成型后快速均匀带走热量，缩短成型周期，减少产品因冷却不均产生的翘曲变形。脱模机构采用顶杆顶出设计，顶杆位置均匀分布在机轮轮毂的非外观面区域，避免顶出痕迹影响产品外观质量，同时配套设计了复位杆结构，保证合模时顶出机构可精准回到初始位置。整套模型的所有零件均按照实际加工工艺要求绘制，板件的倒角、避空槽、螺丝沉头等细节特征完整还原，材质配置上区分了模架的45号钢材质与型腔镶件的模具钢材质，渲染时通过不同灰度的金属材质区分各组件，清晰展示模具的分层装配关系与内部结构，可直接用于模具设计教学、注塑工艺分析以及实际加工前的结构验证，针对航模小尺寸零件的注塑成型特点，整套模具结构紧凑，加工难度低，成型稳定性强，可满足小批量航模机轮的生产需求。
