40W单相220V齿轮减速调速电机结构

　　这款带齿轮减速头的调速动力单元，在轻工自动化生产线、小型输送设备、包装辅助机构、食品加工单机这类对安装空间有严格限制、需要低转速大扭矩输出的场景里应用极广，很多做小型专机改造的工程师在选型时，都会优先考虑这类集成式的减速电机，不用额外搭配联轴器和独立减速箱，能省掉不少安装对齐的工作量。从实际使用层面来说，它的核心作用是把单相220V市电输入的高转速电机动力，通过配套的5GN系列齿轮头做减速增扭，输出转速可以根据齿轮比在3到200转的区间内匹配对应工况，搭配调速器还能在运行过程中灵活调整输出转速，适配不同负载下的运行速度需求，比如小型皮带线的物料输送、工位转盘的间歇转动、小型覆膜机构的辊筒驱动，都能用到这类动力部件。

　　设计上采用了电机本体与减速箱法兰直连的集成结构，电机端的输出轴直接插入减速箱的输入齿轮位，靠法兰止口保证两者的同轴度，避免了额外连接带来的传动间隙和跳动问题。电机本体采用圆柱形封闭式机壳，后端预留了调速器接线与安装的空间，表面的光滑壳体既可以提升散热效率，也能避免生产环境中的粉尘、纤维附着在机壳表面影响散热，适合多粉尘的车间环境使用。前端的减速箱采用方形安装法兰结构，四个角预留了贯通的安装孔位，输出轴从减速箱前端中心伸出，轴径、键槽尺寸都匹配通用的5GN系列减速箱标准，不管是直接安装法兰盘固定设备，还是通过支架侧面安装，都能找到对应的标准安装位，不用额外做定制转接件。

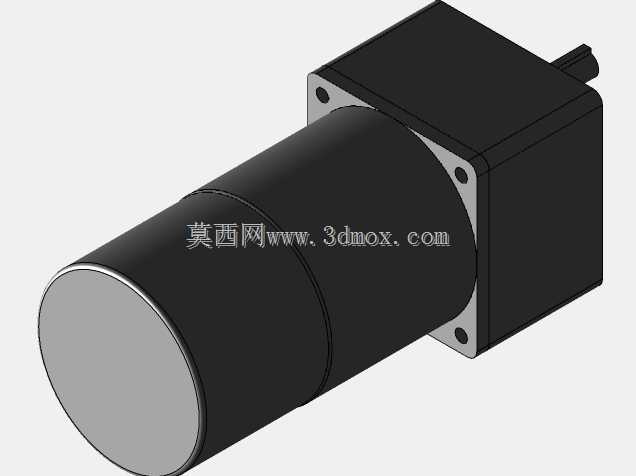

　　做三维建模的时候，这个模型完整还原了实物的安装边界尺寸：电机本体的外径、整体长度，减速箱法兰的边长、安装孔的孔距与孔径，输出轴的伸出长度、轴径与键槽尺寸，还有接线端的位置轮廓都做了1:1的还原，结构设计人员在做设备整体布局的时候，可以直接把这个模型导入装配体，不用反复核对二维样本的尺寸，就能提前确认电机安装后和周边机构的安全间隙，避免出现安装时和其他部件干涉的问题。比如在做小型工作台的布局时，要把电机藏在台面下方的支架里，直接导入模型就能提前算好需要预留的安装空间，确认接线端的操作空间是否足够，输出轴连接链轮或者联轴器的时候有没有足够的装配余量，不用等实物到了才发现空间不够再返工改结构。

　　从功能特性来看，这款40W功率的机型适配单相220V、50Hz的常规市电供电，不用额外配置三相电源，在很多没有工业三相电的小型作坊、门店类场景里也能直接使用，适配性很强。齿轮减速头采用平行轴齿轮传动结构，传动效率高，运行噪音低，齿轮组的润滑脂密封在减速箱壳体内，日常使用不需要频繁维护加油，适合长期连续运行的工况。电机本身的调速特性支持从零到额定转速的平滑调节，低速运行时扭矩输出稳定，不会出现普通电机低速堵转的问题，搭配对应的调速控制器还能实现简单的正反转控制，满足一些需要往复动作的机构需求。

　　在实际选型安装的时候，要注意这个系列电机的安装方向支持水平安装和垂直向上安装，如果要垂直向下安装需要提前确认减速箱的油封密封性能，避免润滑脂渗漏。输出轴连接负载的时候，要避免过度敲击轴端，不然容易把后端的电机轴承顶移位，造成运行异响和寿命缩短。建模的时候也特意还原了减速箱和电机连接位置的密封台阶、安装螺丝的孔位细节，装配的时候可以直观看到螺丝的锁紧空间，确认用什么规格的扳手能操作到螺丝位置，不用在装配的时候才发现螺丝孔被周边结构挡住没法锁紧。这类集成减速电机相比自己搭配独立电机和减速箱的方案，整体长度更短，重心更集中，安装在移动类的小型机构上也不会因为重心太靠外造成运行抖动，很多小型AGV的驱动轮、自动售货机的出货机构、小型升降机的动力端，都会选用这个规格的减速电机，靠稳定的输出性能和紧凑的安装尺寸，减少整体设备的体积占用。
