喷墨式打印机核心传动走纸子组件结构

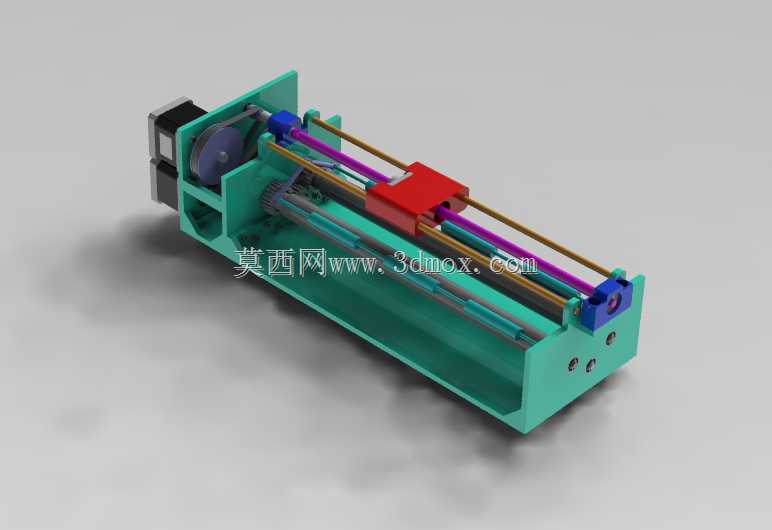

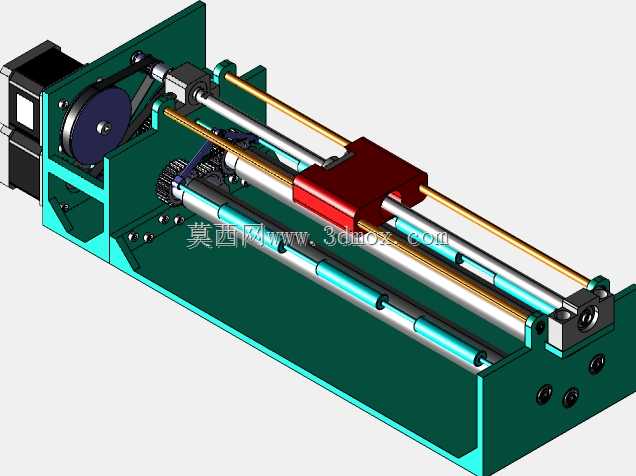

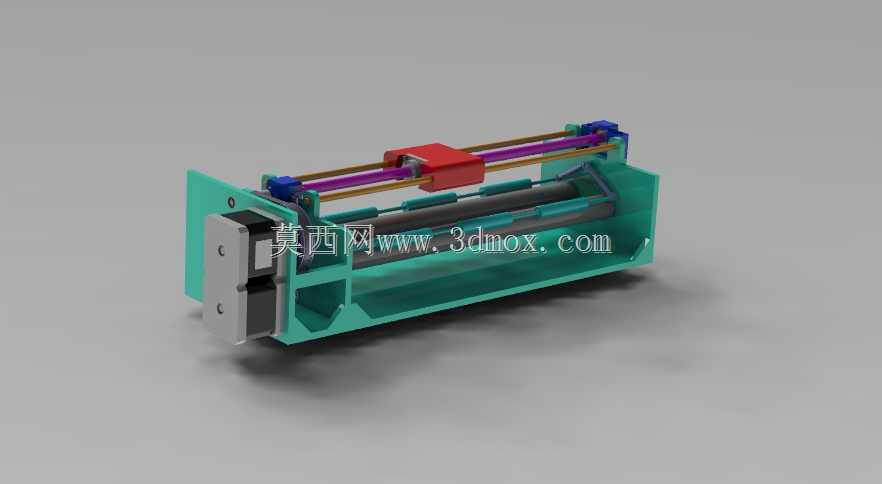

　　这套结构对应桌面级喷墨打印设备的核心功能段，日常办公场景里的文档输出、家用场景的照片打印，核心动作执行全靠这部分组件完成，从纸张进入设备后的定位输送，到打印头往复移动完成墨点喷射，所有动作的机械支撑都集成在这个子组件框架内。先看安装边界，整个组件采用一体化注塑成型的主框架作为承载基体，框架内侧预留的安装槽位直接对应设备外壳的定位卡扣，不需要额外设计转接支架，装配时直接卡入主机下壳的定位柱即可，整体横向长度适配主流A4幅面打印设备的内部腔体，纵向深度刚好覆盖走纸通道从搓纸轮出口到出纸轮入口的全段，垂直方向的高度预留了字车移动的全行程空间，不会和上盖的导纸筋位产生运动干涉。设计思路上优先考虑了运动部件的同轴度精度，

　　两根平行布置的光轴导轨直接压入框架两端的定位孔内，孔位的同轴度公差控制在0.02mm以内，避免字车移动时出现卡顿、偏移的问题，字车滑块和导轨之间采用自润滑材质的轴套配合，不需要额外加注润滑脂，长期运行也不会出现磨损卡滞的情况。走纸辊的布置和导轨保持平行，辊面的橡胶层和下方的从动压轮形成均匀的压紧力，纸张通过时不会出现偏斜，保证进纸精度控制在0.1mm以内，避免打印内容出现错位、重影的问题。功能特性上，这套组件集成了字车传动、走纸驱动、位置检测三个核心功能模块，字车的传动采用同步带传动结构，同步带轮直接安装在框架侧端的步进电机输出轴上，传动比匹配设备的打印分辨率要求，字车移动的每一步距对应0.085mm的横向位移，

　　刚好匹配喷墨头的喷孔间距，保证打印精度。走纸辊的驱动通过齿轮组和字车传动的步进电机联动？不对，实际是独立的走纸步进电机安装在框架侧端，通过减速齿轮组带动走纸辊转动，每次走纸的步距匹配打印行高，保证纵向打印精度。框架侧端还预留了光栅条的安装槽位，光栅条平行于导轨布置，和字车上的光电传感器配合，实时检测字车的移动位置，形成闭环控制，避免高速打印时出现丢步、位置偏移的问题。实际应用中，这套子组件可以直接作为桌面喷墨打印机的核心功能模块进行适配，不需要重新设计核心传动结构，只需要调整框架外侧的安装卡扣位置，就能适配不同外形的设备外壳，大幅缩短新品开发的周期。结构设计上还考虑了维护便捷性，字车部件可以直接从导轨上滑出，不需要拆卸整个框架，

　　更换喷墨头或者清洁导轨时操作十分方便，走纸辊的从动压轮采用卡扣式安装，磨损后可以直接徒手更换，不需要借助专用工具。所有运动部件的行程末端都设计了缓冲限位结构，字车移动到两端初始位置时，会接触到橡胶缓冲垫，避免硬碰撞产生的震动影响打印精度，同时降低运行噪音。框架底部设计了多道加强筋，既提升了整体结构刚性，避免长期运行出现框架变形导致导轨同轴度下降，又合理利用了腔体空间，预留了废墨收集垫的安装位置，喷墨头清洁产生的废墨可以直接通过导墨槽流入下方的收集垫，不会污染设备内部其他部件。从装配工艺角度看，整个组件的零件数量控制在合理范围，大部分塑料件采用卡扣连接，只有导轨、电机等核心受力部件采用螺丝紧固，装配工序简单，适合批量生产，装配时的累计公差可以通过框架上的可调定位结构进行补偿，不需要对每个零件进行高精度加工，平衡了制造成本和装配精度要求。
