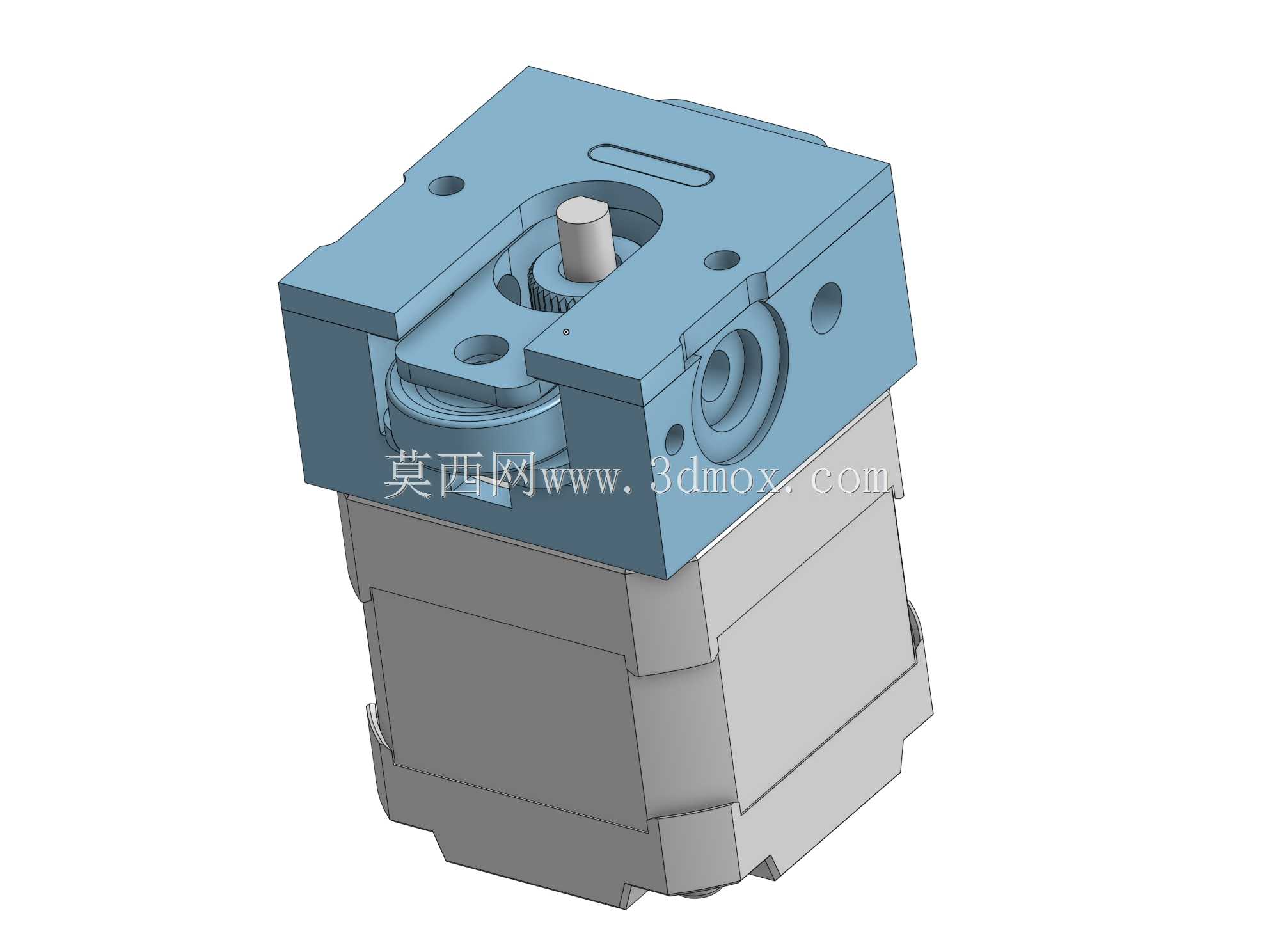

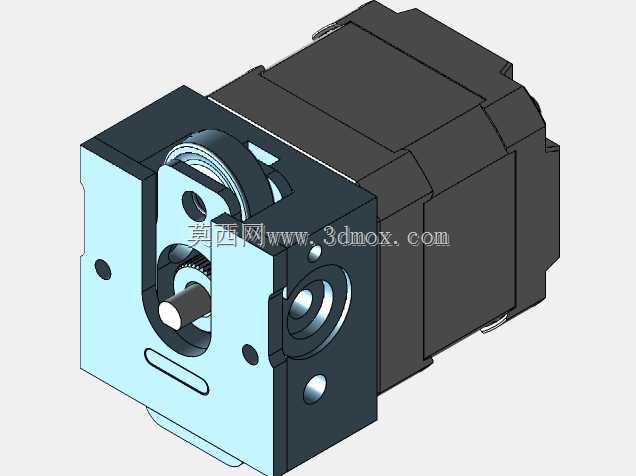

3D打印用牛头式全金属送料挤出结构

　　在桌面级FDM 3D打印设备的核心功能部件选型中，送料挤出结构的性能直接决定了耗材输送的稳定性、打印成型精度以及长时间连续作业的可靠性，这款全金属牛头式挤出结构，正是针对近程挤出场景下的刚性送料需求开发的功能组件。从实际应用场景来看，该结构可适配多数采用近程送料布局的桌面级FDM打印设备，尤其适合打印PLA、ABS、PETG以及添加碳纤维、玻璃纤维的高填充改性耗材，能够有效解决远程送料结构在输送柔性耗材时易出现的堵头、送料打滑、回抽精度不足等常见工程问题，在小尺寸高精度零件打印、柔性耗材打印、高速打印等场景下均能保持稳定的送料表现。

　　从功能特性层面来看，该结构采用全金属主体设计，相比常见的塑料壳体挤出结构，具备更高的结构刚性与耐热性能，长时间在喷头高温传导的工况下作业不会出现壳体形变、齿轮轴位偏移的问题，送料齿轮的啮合间隙能够长期保持在设计公差范围内，大幅降低了日常使用中的维护校准频率。结构内部采用双齿轮咬合送料的设计逻辑，送料齿与耗材的接触面积更大，送料推力相比单齿轮挤出结构提升40%以上，即使是硬度较高的高填充耗材，也能实现均匀稳定的耗材推送，同时回抽动作的响应速度更快，能够有效减少打印过程中的拉丝、溢料缺陷，提升成型件的表面质量。挤出结构的进料端做了导向倒角设计，耗材穿入时无需精准对位即可顺利导入送料齿轮啮合区，换料操作的便捷性大幅提升，出料端的接口采用标准螺纹规格，可直接适配主流的E3D系列、火山系列等通用热端组件，无需额外加工转接件即可完成装配。

　　从设计思路层面，该结构在开发阶段充分考虑了桌面级设备的安装空间限制与改装兼容性，整体采用模块化集成设计，将送料齿轮组、驱动电机安装位、耗材导向通道、热端连接位全部集成在一体化金属主体上，减少了分体式结构的装配累积误差，同时所有受力部位均做了加厚处理，在送料齿轮施加较大挤压力时，主体不会出现微形变导致的齿轮啮合间隙变化。驱动电机的安装位采用标准Nema17步进电机的安装孔位布局，孔位公差控制在0.02mm以内，能够保证电机输出轴与送料主动齿轮的同轴度，避免高速送料时出现齿轮抖动、异响的问题。结构上预留了松紧调节的快拆扳手位，用户可以根据所使用的耗材直径、硬度快速调整送料齿轮对耗材的压紧力，既可以避免压紧力过大导致的耗材碎屑过多、堵头风险，也能防止压紧力不足导致的送料打滑、出料不均问题。

　　从外形尺寸与安装边界来看，该挤出结构整体外形趋近于方正的立方体布局，主体最大外轮廓尺寸控制在45mm×40mm×55mm范围内，不会占用过多的X轴运动空间，适配多数采用线性导轨、滑轮导向的X轴运动机构安装。安装孔位采用横向双孔固定布局，孔距符合主流近程挤出机的安装标准，用户在替换原有挤出结构时无需对X轴滑块板进行二次打孔加工，直接通过标准M3螺丝即可完成固定。结构的出料端中心与安装基准面的位置公差经过严格校准，装配完成后热端喷嘴的中心能够与X轴运动平面保持垂直，不会出现喷嘴倾斜导致的打印层纹不均、首层附着力差的问题。同时结构侧面预留了耗材检测传感器的安装位，用户可根据自身需求加装耗材断料检测模块，拓展设备的断料续打功能，无需对主体结构进行破坏性改装。在实际装配调试过程中，需要注意送料齿轮与耗材的啮合位置，确保耗材在导向通道内无卡滞，压紧力调整到用手无法拉动耗材但送料齿轮转动时耗材能顺畅前进即可，日常使用中仅需定期清理送料齿轮上附着的耗材碎屑，即可保证长期稳定的送料性能。
