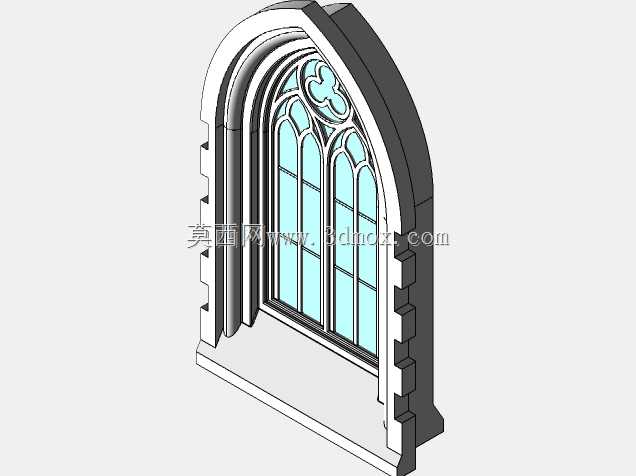

哥特式尖拱花窗建筑构件三维结构

　　这款哥特式尖拱花窗构件，主要应用于欧式复古建筑、教堂修缮、主题文旅建筑、沉浸式场景搭建的外立面或室内隔断区域，作为采光与装饰一体化的结构部件使用，区别于常规平开窗的方正结构，其尖拱造型是哥特式建筑最具辨识度的视觉符号，同时在结构受力上，尖拱的拱顶推力远小于同跨度的圆拱，能够将窗体上部的竖向荷载更顺畅地传递到两侧墙体，降低窗洞周边的砌体应力集中问题，适配高窗洞、大层高的建筑空间设计需求。

　　从结构设计逻辑来看，整个构件分为外窗套、内窗格、玻璃嵌槽三个核心部分，外窗套采用阶梯式凸缘设计，侧边预留的凹凸企口结构，是为了安装时嵌入墙体预留的窗洞槽位，无需额外加装固定角码即可实现窗体与墙体的咬合定位，企口的台阶尺寸按照常规砌体灰缝模数设计，安装时可以直接用水泥砂浆填缝固定，适配240mm、370mm厚度的常规外墙砌筑标准，外窗套的拱顶部分做了加厚处理，对应上部墙体传下来的集中荷载，避免长期受压出现拱顶开裂变形。内窗格部分采用对称式花饰设计，上部的三叶形花格是哥特式花窗的经典元素，既起到分隔窗格、加固玻璃的作用，也避免了大尺寸玻璃直接安装带来的抗风压不足问题，每一个小窗格的玻璃嵌槽都做了2mm深度的止口，安装玻璃时可以直接打胶固定，无需额外加装压条，减少现场安装的工序数量。

　　设计过程中首先确定了尖拱的矢跨比，按照哥特式建筑常规比例将矢高设置为跨度的1.2倍，保证视觉上的挺拔感，同时通过有限元受力模拟验证了拱脚的水平推力值，将外窗套侧边的嵌入墙体深度设置为120mm，足以抵消拱脚的水平推力，避免窗体长期使用后出现拱脚外移、窗扇变形的问题。花格部分的筋条宽度统一设置为25mm，既保证了足够的结构强度，不会因为筋条过细在运输安装过程中出现断裂，也不会因为筋条过宽遮挡过多采光面积，所有花格的交接位置都做了R3的圆角过渡，避免应力集中导致的筋条开裂，同时也减少了加工过程中的清角工序，不管是采用石材雕刻、GRC预制还是3D打印制作，都能降低加工难度。

　　安装边界方面，整个窗体的外轮廓宽度适配1200mm宽度的常规窗洞，高度方向从窗台到拱顶总高度为2100mm，外窗套的厚度为150mm，安装时窗台位置需要预留10mm的安装间隙，用防水砂浆填实，窗顶与过梁之间预留5mm的沉降间隙，避免建筑沉降挤压窗体导致结构变形。玻璃部分推荐采用4mm厚度的压花玻璃或者彩绘玻璃，刚好可以嵌入预留的嵌槽内，花格筋条的前后两面都做了5mm的压线凸台，玻璃安装完成后可以用同材质的小压条配合密封胶固定，保证玻璃的密封性，不会出现透风漏雨的问题。

　　在实际使用场景中，这款构件除了作为建筑外窗使用，也可以作为室内空间的装饰隔断，比如欧式风格的宴会厅、剧本杀场馆、主题酒店的空间分隔，此时不需要做防水处理，直接将外窗套固定在地面与顶部结构之间即可，花格部分也可以根据需求加装LED灯带，通过光线透过花格形成的投影强化空间的氛围感。设计时特意将所有的装饰线条都做了等比例缩放验证，不管是整体放大用于大型教堂的高窗，还是缩小用于室内装饰壁龛，都能保持哥特式花窗的比例协调，不会出现线条变形、花饰走样的问题。整个构件的所有连接位置都采用一体化结构设计，没有零散的拼接部件，不管是采用哪种加工工艺，都能减少拼接缝隙，提升整体的结构强度与外观完整性，避免长期使用后拼接位置出现开裂、脱落的问题。
