85千瓦大功率动力输出电机结构设计

　　该动力装置主要面向大载重低空飞行器、轻型水陆两栖载具的动力单元配套场景，适配直径2米级螺旋桨作为推力输出终端，在额定工况下可稳定输出约350kg的持续推力，能够满足单人载具、大载荷工业无人机、小型气垫船的动力需求，填补了中小功率航发与工业电机之间的动力段空白，相比同功率段燃油动力单元，其结构更紧凑、维护频次更低，运行过程无复杂油路调校需求，适配野外复杂作业环境下的长时间部署使用。从结构设计逻辑来看，整体采用外转子无刷电机的经典架构，定子绕组固定于中心安装基座，转子外壳直接集成螺旋桨安装接口，省去了传统动力单元的减速传动环节，从根源上降低了传动损耗与故障点，动力传递路径更短，瞬时扭矩响应速度更快，适配螺旋桨类负载的大扭矩启动需求。

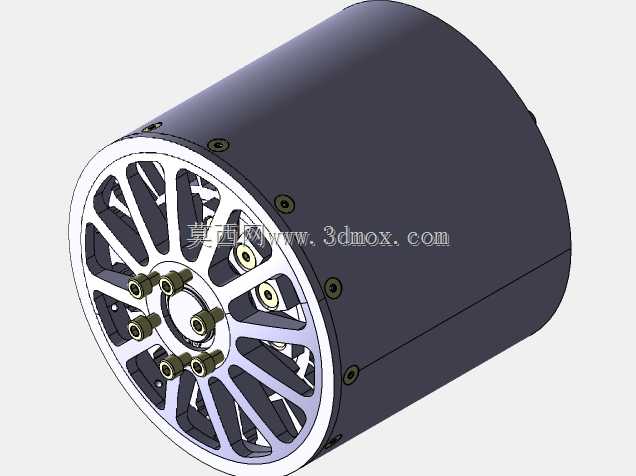

　　转子外壳采用一体化拉伸成型的筒状结构，壁厚经过强度校核，既能够承受高转速下的离心力载荷，也可兼顾运行过程中的散热需求，外壳表面未设置额外散热鳍片，依靠转子旋转带动的气流即可实现绕组热量的快速带出，适配高转速持续运行的工况。输出端采用辐条式轮毂结构，多根辐条沿圆周均匀分布，在保证轮毂整体结构刚度的前提下，尽可能降低了端部结构重量，同时辐条之间的镂空区域可作为气流通道，引导外部冷空气直接流经定子绕组端部，提升散热效率。轮毂中心设置多组圆周均布的安装螺柱，直接匹配螺旋桨的安装孔位，螺柱采用高强度合金材质，可承受大推力输出下的剪切载荷与交变振动载荷，安装端面经过精加工处理，平面度控制在合理公差范围内，保证螺旋桨安装后无偏摆，

　　降低高转速下的动平衡校正难度。中心安装基座设置有定位止口与安装孔位，可直接与载具的动力安装支架对接，安装边界经过优化，整体径向尺寸控制紧凑，不会占用过多载具的头部或机翼安装空间，轴向长度经过匹配设计，可适配多数轻型载具的动力舱安装尺寸，无需额外设计转接支架即可完成装配。设计过程中针对高转速下的动平衡特性做了专项优化，转子组件在装配前需完成单件动平衡校正，装配后整体动平衡等级满足高转速旋转设备的要求，运行过程中振动量控制在合理区间，可降低连接结构的疲劳载荷，提升整体动力系统的使用寿命。绕组部分采用高槽满率设计，选用耐高温漆包线绕制，可承受持续大电流输出下的温升，绝缘等级适配长时间满功率运行的需求，避免高负载工况下出现绝缘击穿故障。

　　端部出线位置做了防拉扯防护设计，可适配载具飞行或行进过程中的振动环境，避免线缆因长期振动出现断线故障。从实际使用角度来看，该动力单元无需复杂的辅助系统，仅需匹配对应的电调即可完成动力输出控制，启动过程无怠速需求，油门响应线性度好，操作人员可精准控制推力输出大小，适配载具在不同工况下的动力需求，无论是低速巡航还是大推力爬升阶段，都能保持稳定的动力输出。相比同功率级别的其他动力方案，该结构的零部件数量更少，日常维护仅需检查安装紧固件的松紧度、清理表面积尘即可，无需定期更换机油、火花塞等易损件，全生命周期使用成本更低，适合在偏远地区、野外作业场景下使用，无需配备复杂的维保设备即可完成日常运维。
