单缸简易活塞曲柄连杆动力机构

　　这套简易动力结构的核心逻辑是还原往复式内燃机最基础的动力转换路径，没有叠加复杂的配气、冷却、润滑附属结构，完全聚焦于活塞往复运动到曲轴旋转运动的转换核心，非常适合用于教学演示、原理验证以及小型动力装置的原型搭建场景。在职业院校的机械原理课堂上，这类结构可以直接用来拆解讲解曲柄连杆机构的运动死点、行程配比、受力传递逻辑，学生可以通过调整活塞销偏心距、曲轴回转半径的参数，直观观察不同参数下的运动轨迹变化，比纯二维原理图的认知效率高很多；在小型航模、科普教具的开发场景中，这套精简的结构可以作为动力核心的验证原型，去掉冗余结构后整体重量更易控制，也方便后续根据安装空间调整外围固定结构的尺寸。

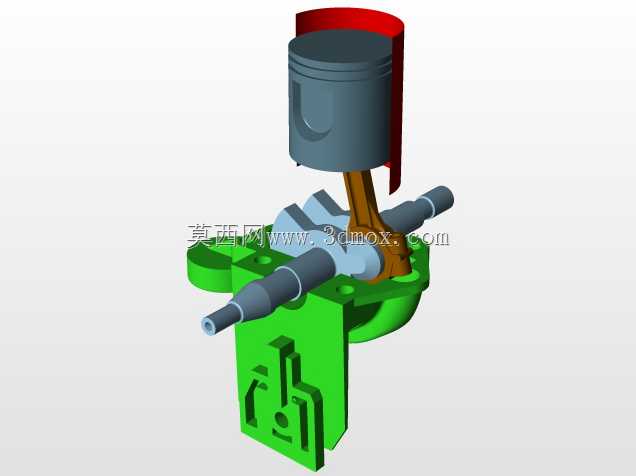

　　从功能特性上看，这套结构完整保留了内燃机动力输出的核心部件：顶部的活塞组件与缸套配合形成密闭的运动腔室，活塞环槽的位置预留了密封件安装空间，可以根据实际工况选配活塞环实现气体密封，满足低压燃烧或者压缩空气驱动的密封需求；连接活塞与曲轴的连杆采用分体式大头设计，方便与曲轴轴颈进行装配，连杆小头通过活塞销与活塞铰接，铰接位置预留了润滑间隙，可以加注润滑脂降低运动过程中的摩擦损耗；下部的曲轴采用双支撑轴颈结构，两端的轴伸可以直接连接负载或者飞轮，曲轴的平衡块结构与曲柄偏心位置对应，能够抵消活塞往复运动产生的一阶惯性力，降低高转速下的振动幅度；底部的绿色安装基座集成了缸套定位面、曲轴轴承安装位，所有安装孔位的位置度公差按照通用机械装配要求设计，不需要额外做适配加工就可以完成核心部件的定位装配。

　　设计思路上完全遵循最简原理实现的逻辑，没有做多余的装饰性结构，所有几何特征都服务于运动功能与装配需求：缸套部分采用直筒式设计，内壁的圆柱度公差控制在0.02mm以内，保证活塞往复运动过程中不会出现卡滞，缸套外壁的定位止口与基座的安装孔采用H7/h6的间隙配合，装配时可以直接压入定位，不需要额外的紧固件辅助固定；活塞的裙部做了微锥形设计，上端直径略小于下端直径，避免运动过程中受热膨胀出现拉缸问题，活塞顶部的凹坑结构可以根据燃烧需求调整形状，当前的平顶设计适配压缩空气驱动或者低压燃烧的工况；连杆的杆身采用工字形截面，在保证结构强度的前提下尽可能降低自身重量，减少往复运动的惯性负载，大小头的孔位同轴度公差控制在0.015mm以内，避免运动过程中出现偏磨导致的部件损坏；曲轴的轴颈部分做了等半径设计，方便选配标准规格的滑动轴承或者滚动轴承，两端的轴伸采用标准直径设计，可以直接连轴器对接外部负载，不需要额外做轴径适配加工。

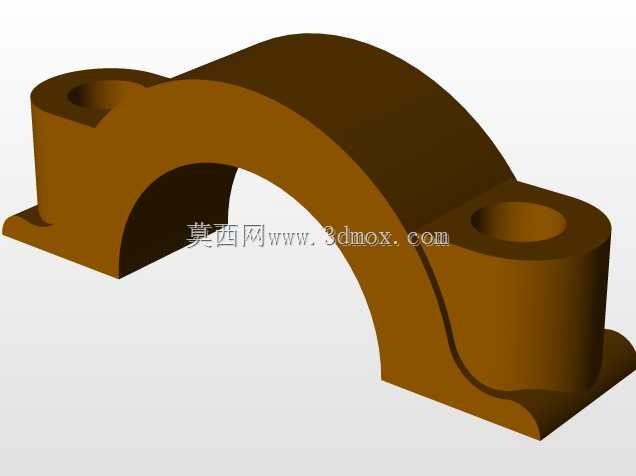

　　从安装边界与尺寸适配的角度看，这套结构的整体安装轮廓非常紧凑，基座的底部安装面为平面，四个角预留了贯通的安装孔，可以直接通过螺栓固定在实验台架或者设备机架上，安装孔的孔距按照通用小型动力装置的安装规范设计，适配多数现有教学台架的安装位；整体的径向尺寸以曲轴轴线为中心，两侧的轴伸长度预留了轴承安装与密封件的安装空间，不会因为安装轴承导致整体宽度超出常规小型设备的安装空间限制；轴向尺寸上，活塞运动到上止点时的顶部高度与运动到下止点时的底部高度差即为活塞行程，当前的行程参数适配小排量动力输出需求，若需要调整输出扭矩或者转速，可以通过更换不同偏心距的曲轴、调整连杆长度来实现参数变更，所有连接接口的尺寸都做了通用化设计，更换部件时不需要对基座等固定结构做二次加工。实际装配过程中需要注意，活塞销与连杆小头、活塞销座的配合采用过渡配合，装配时需要通过热装或者专用压装工具操作，避免敲击导致部件变形；曲轴与连杆大头的配合间隙需要控制在0.01-0.03mm之间，间隙过大会导致运动过程中出现冲击噪音，间隙过小则会出现润滑不足卡滞的问题；基座上的曲轴安装孔与缸套安装孔的垂直度公差需要严格保证，否则会导致活塞运动偏磨、曲轴运转阻力过大的问题，加工时需要一次装夹完成两个孔系的加工，保证位置精度。在实际测试过程中，这套结构可以通过压缩空气直接驱动实现连续运转，也可以加装简易的配气结构、点火组件改造为单缸燃油内燃机原型，整体结构的拓展性较强，能够满足不同场景下的原理验证与功能测试需求。
