杜卡迪斜面发动机侧置通风盖结构

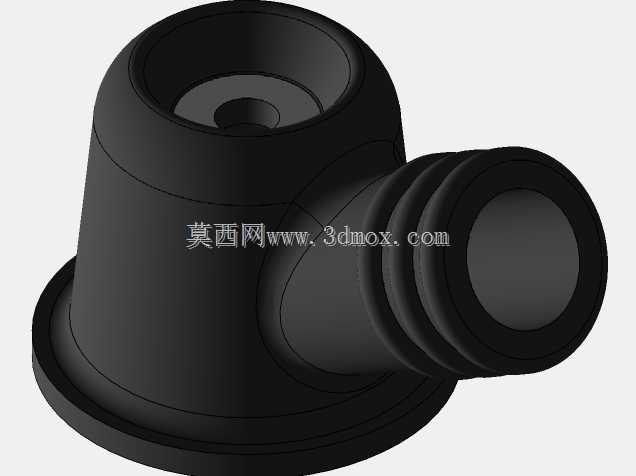

　　在大排量摩托车动力系统的配套构件设计中，发动机通风构件的布局合理性，直接影响曲轴箱压力平衡效率与整车动力舱的空间利用率，这款适配杜卡迪斜面机型的侧置通风盖，正是针对V型布局动力单元的狭窄安装空间做的定向结构优化。不同于常规直立式通风接口的端盖设计，这款构件采用主座体加侧置斜向接口的一体化构型，主座体为带底部安装法兰的锥台结构，法兰端面预留整圈贴合密封面，安装时可直接压合在发动机缸头对应的通风口基座上，无需额外加装转接座就能保证密封面的贴合度，避免长期运行后出现油气渗漏的问题。侧置的通风接口采用阶梯式宝塔头结构，三道环形凸棱的尺寸依次递进，可适配不同内径的通风软管，安装时软管推过凸棱后就能形成可靠的轴向限位，

　　车辆行驶过程中产生的持续振动也不会让软管出现松脱移位，省去了额外加装喉箍的工序，也能减少动力舱内的零散紧固件数量。从实际使用场景来看，杜卡迪的斜面缸头布局本身就压缩了缸头上方的安装空间，如果采用常规直立向上的通风接口，不仅会和上方的油箱底部、车架横梁产生安装干涉，通风管路的走向也需要做多次弯折，反而会增加通风阻力，导致曲轴箱内的窜气无法及时排出，长期积累会造成油封承压过大出现渗油问题。这款侧置斜向的接口设计，将通风管路的引出方向调整到缸头侧方的空闲空间，管路可以顺着车架侧梁的走向直接连接到油气分离装置，整个管路的弯折角度控制在30度以内，气流通过时的阻力损失比直立式布局降低近四成，能持续稳定维持曲轴箱内的微负压状态，

　　减少活塞往复运动的泵气阻力，对动力输出的平顺性也有一定辅助作用。结构设计上，整个构件采用等壁厚设计，主体壁厚控制在2.5mm，既保证了安装法兰位置的结构强度，在螺栓打紧时不会出现法兰翘曲变形，也不会因为壁厚过大增加不必要的重量，整个构件的重量控制在120g以内，不会给缸头增加额外的载荷。主座体内部的导流腔做了圆弧过渡处理，没有直角转折的结构，窜气通过时不会在腔体内形成紊流，也能减少油气混合物在腔壁的沉积，避免长期使用后出现积碳堵塞通风通道的问题。安装边界方面，底部法兰的安装孔位完全匹配杜卡迪斜面缸头的原有螺孔位置，替换安装时不需要对缸头做任何打孔、打磨改动，直接拆除原有端盖后清理密封面，垫上配套的密封垫就能完成安装，

　　整个替换过程不需要使用专用工装，常规的机修工具就能完成操作。侧置接口的伸出长度经过精准核算，安装后接口末端和周边的缸头散热片、线束固定座之间保留了至少8mm的安全间隙，车辆运行过程中发动机产生的振动不会让接口和周边构件产生碰撞磨损，也给通风软管的安装预留了足够的操作空间，不需要刻意挪动周边的线束、管路就能完成软管的插拔操作。从功能特性来看，这款通风盖除了完成基础的曲轴箱通风接口转接作用，主座体的锥台外形还能对缸头位置的气流起到一定的导流作用，车辆行驶时迎面吹来的气流经过锥台表面时，会顺着锥面导向侧方的散热片区域，一定程度上提升缸头散热片的空气流通效率，帮助降低缸头的工作温度。接口位置的环形凸棱做了圆角处理，安装软管时不会割伤软管内壁，避免软管出现早期开裂的问题，也能减少软管安装时的插入阻力，提升装配效率。在实际的维修替换场景中，这款构件的一体化结构没有多余的拼接部件，长期使用后不会出现拼接位置开裂的问题，耐温范围覆盖-40℃到180℃，可以适应发动机舱内的高低温交变环境，不会因为长期高温出现材质老化变脆的问题，使用寿命可以和发动机的大修周期保持一致，不需要做频繁的维护更换。
