四合一汽车排气歧管结构设计方案

　　在小排量直列四缸自然吸气发动机的进排气系统开发中，排气歧管的结构合理性直接决定了发动机的排气效率、动力输出平顺性以及排气系统的整体NVH表现，这款四合一结构的排气歧管，正是针对民用小排量乘用车主打低扭输出特性开发的配套部件。从实际装车场景来看，这类歧管主要适配1.3L-1.8L排量的直列四缸汽油机，覆盖家用紧凑型轿车、小型SUV的入门动力配置，安装位置位于发动机缸盖排气侧与三元催化器之间，承担着将四个气缸燃烧后产生的高温废气有序汇集、引导至排气后处理系统的核心作用。

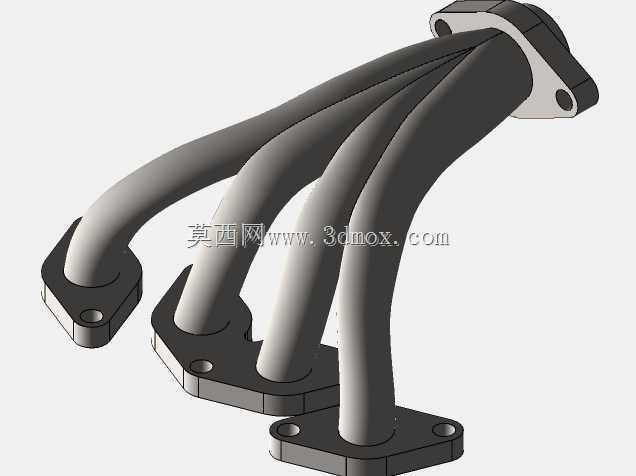

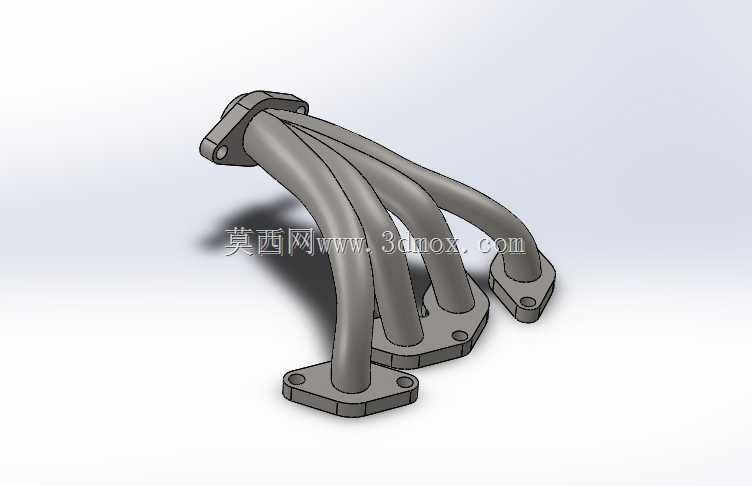

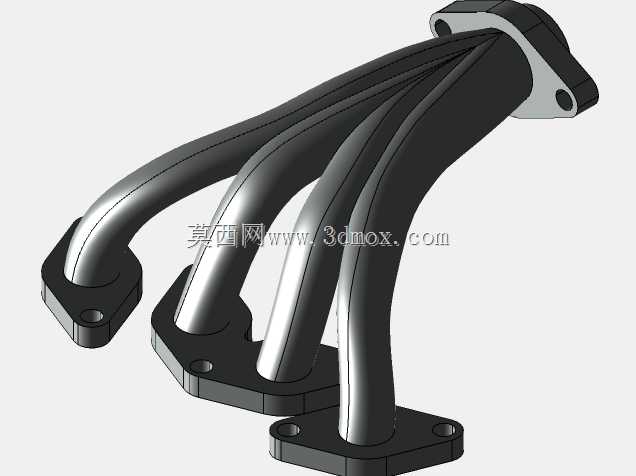

　　设计过程中首先要解决的是各缸排气干涉问题，四缸发动机的点火顺序通常为1-3-4-2，相邻点火气缸的排气脉冲如果在歧管内部发生对冲，会直接增大气缸排气背压，导致燃烧后废气无法彻底排出，挤占下一循环的新鲜进气量，最终造成动力下降、油耗升高。这款歧管采用不等长弯曲管路设计，每根支管的走向都经过避让调整，四个支管的法兰端分别对应缸盖上的四个排气道口，法兰面采用平面铣削加工，保证与缸盖结合面的密封性能，避免高温高压废气泄漏引发的舱内异味、周边部件热老化问题。支管的弯曲弧度采用大曲率过渡设计，尽可能减少管路内部的气流折角，降低废气流动过程中的沿程阻力，同时每根支管的长度差经过匹配计算，让相邻点火气缸的排气脉冲形成合理的间隔，避免脉冲叠加造成的排气阻滞。

　　从安装边界来看，四个缸盖侧安装法兰采用统一的两螺栓固定结构，每个法兰上的安装孔位间距、孔径都严格匹配对应机型缸盖的排气道安装螺纹位置，法兰厚度设计为8mm，保证在长期高温工作环境下不会出现翘曲变形，密封失效。汇集端的出口法兰采用三螺栓固定结构，对接下游三元催化器的入口端，法兰面同样预留了密封垫片的安装定位槽，避免装配时垫片移位造成泄漏。管路的整体外形轮廓充分考虑了发动机舱的布局避让，支管的弯曲走向避开了发动机舱内的防火墙、转向助力管路、空调管路以及线束布置区域，装车后不会与周边部件发生运动干涉，同时管路与周边橡胶、塑料部件的最小间隙控制在25mm以上，避免高温辐射造成非金属部件的过早老化。

　　材质选择上这类歧管通常采用高硅钼球墨铸铁铸造，或者采用不锈钢管材弯制焊接，能够耐受发动机排气侧最高850℃的持续工作温度，同时具备足够的抗热震性能，避免冷启动、大负荷工况下的温度骤变造成管路开裂。管壁厚度设计为4mm，既保证了足够的结构强度，抵御发动机运行过程中的振动冲击，也不会因为管壁过厚造成整机重量超标，单支歧管的总重量控制在3.8kg以内，符合乘用车动力总成的轻量化设计要求。

　　在实际功能表现上，这款四合一结构的歧管相比传统的等长排气歧管，更侧重低转速区间的排气脉冲利用，在发动机1500-3000rpm的常用工况区间，能够利用排气脉冲的负压效应帮助气缸扫气，提升低转速下的扭矩输出，更适配城市道路通勤的家用车使用场景。同时管路的弯曲走向能够对排气气流起到一定的缓冲作用，降低排气噪声传递到驾驶舱的水平，不需要额外增加过多的排气消音结构，就能满足整车的NVH设计指标。设计过程中还充分考虑了生产制造的工艺性，支管的弯曲曲率满足铸造或者弯管工艺的最小半径要求，不会出现工艺无法实现的过小折角，法兰与管路的连接位置采用圆弧过渡，减少应力集中点，提升部件的长期使用寿命，在整车10万公里的设计寿命周期内，不会出现开裂、漏气等失效问题。
