带侧装导轨的多孔冲压金属收纳槽盒

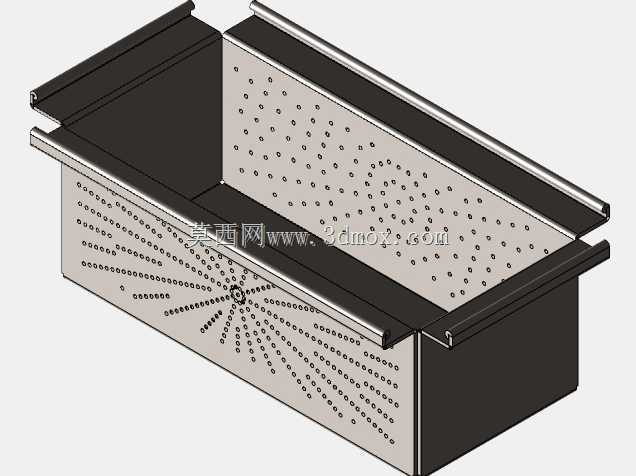

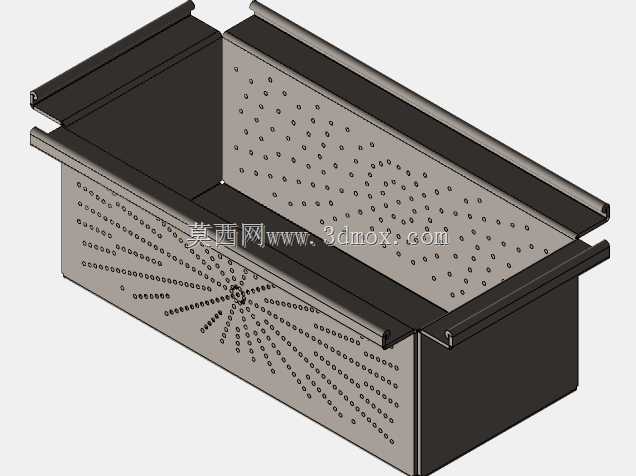

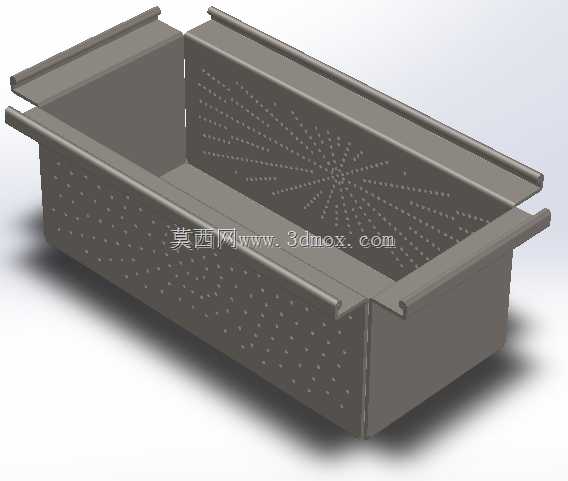

　　这款带侧装导轨的多孔金属槽盒，在通讯机房布线、工业设备内置储物、生产线工位小件收纳场景中应用十分广泛，日常做结构设计时经常会碰到需要在机架、机柜内部加装可抽拉收纳结构的需求，这类槽盒就是适配这类场景的核心结构件。从实际使用角度看，槽盒本体采用薄金属板材弯折成型，两侧向外翻折出的凸边就是配套导轨的安装滑动位，安装时直接将两侧凸边卡入机柜或机架预设的C型导轨槽内，不需要额外加装固定连接件，抽拉过程中凸边与导轨槽的接触面积经过匹配设计，滑动时不会出现卡滞、侧翻的问题，抽拉行程可以根据安装空间的深度灵活调整，适配不同深度的安装腔体。槽盒侧壁和底部分布的放射状排布小孔，核心作用是透气沥水，在通讯设备机柜内使用时，

　　设备运行产生的热空气可以通过孔洞顺利流通，避免槽盒内部收纳的转接件、备用模块积热；如果用在生产工位收纳加工小件，表面附着的切削液、清洗液可以通过孔洞直接漏出，不会在槽盒内积液造成零件锈蚀。设计这款零件时，首先要确认安装边界的尺寸约束：两侧导轨凸边的总宽度要比安装位的导轨内槽宽窄0.2-0.3mm，预留出金属板材喷涂后的涂层厚度以及热胀冷缩的活动余量，避免安装后出现滑动卡涩；槽盒的内部深度要比常规收纳的通讯接头、小型工具的最大长度大5mm以上，防止抽拉过程中内部物件卡到槽口边缘；翻边位置的折弯半径要匹配所选板材的厚度，采用1倍板厚的折弯半径，避免折弯处出现应力集中导致开裂，同时翻边的高度要达到8mm以上，保证滑动过程中的结构强度，

　　不会因为承重出现翻边变形。从结构细节上看，槽盒的四个角位采用无缝折弯拼接，拼接位置做了点焊打磨处理，不会出现锋利的毛边，安装和抽拉过程中不会划伤操作人员的手部，也不会刮伤内部收纳的线缆外皮。多孔结构的孔径统一设置为3mm，孔间距保持5mm，放射状的排布方式一方面是保证各个位置的透气沥水效率均匀，另一方面也能在不明显降低板材结构强度的前提下，减轻槽盒整体的自重，降低导轨的承重负荷。实际选型适配时，要注意槽盒的侧壁高度与安装位的上部预留间隙匹配，上部预留间隙不小于10mm时，抽拉过程中不会和上部安装的设备、线缆产生干涉；如果是用于有防尘需求的场景，还可以在槽盒外部配套加装薄型防尘盖板，盖板直接卡接在两侧的翻边上即可，

　　不需要额外做结构修改。这类钣金结构件在建模时要提前预留好板材的折弯扣除量，不同厚度的冷轧钢板折弯扣除值有明确的工艺标准，建模时如果没有考虑折弯扣除，生产出的实物尺寸会和设计值出现偏差，直接导致无法卡入导轨安装位；同时孔洞的排布要避开折弯线位置，距离折弯线的最小距离不小于2倍板厚，避免折弯过程中孔位出现拉扯变形。在通讯基站的机柜内部，这类槽盒常用来收纳备用的光纤接头、衰减器等小配件，抽拉式的设计可以让运维人员快速取放物件，不需要探身到机柜内部操作，多孔结构也能保证机柜内部的风冷循环不受阻挡，不会因为局部挡风造成设备温度异常；在自动化生产线的工位旁，这类槽盒可以安装在设备机架的侧面导轨上，用来收纳常用的内六角扳手、替换针头、小型检测配件，随用随拉，取放十分方便，金属材质的外壳也能耐受车间内的切削液、油污腐蚀，使用寿命比塑料收纳盒长很多。
