带挂钩圆柱螺旋拉伸弹簧结构设计

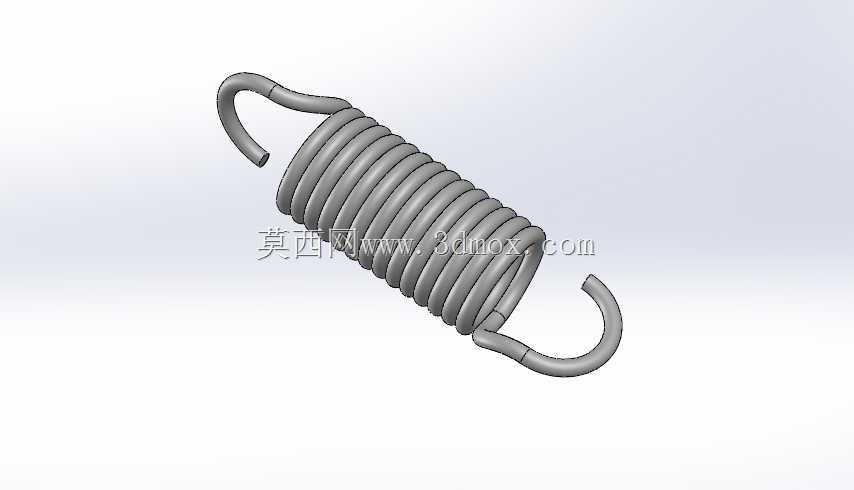

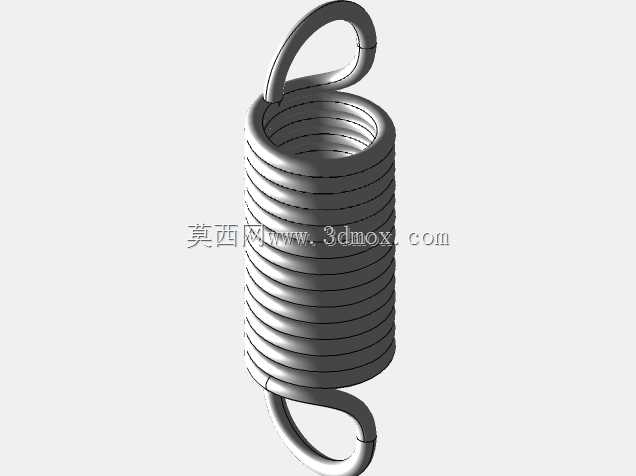

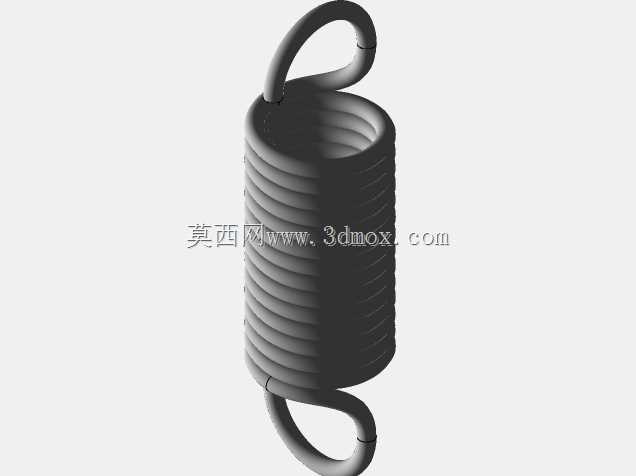

　　日常做结构设计时，拉伸弹簧是最常接触的弹性储能元件之一，这款带半圆挂钩的圆柱螺旋拉伸弹簧，在通讯设备内部结构、小型机电产品、日用五金构件里的应用场景非常广泛，比如通讯终端的按键复位结构、小型翻盖机构的回位组件、线束张紧固定结构里，都能见到这类弹簧的身影。它的核心功能是在两端受轴向拉力时产生反向回弹力，通过自身的弹性形变吸收冲击能量、提供复位作用力、维持构件间的张紧状态，和压缩弹簧不同，拉伸弹簧在自由状态下圈与圈之间是紧密并紧的，只有承受超过初拉力的外载荷时，圈间才会出现间隙，这个特性让它在有限安装空间里能提供更长的工作行程。从设计思路来看，这款弹簧采用的是圆截面弹簧钢丝冷卷成型，两端的挂钩是和弹簧本体一体弯折成型的半圆钩环，

　　这种挂钩形式加工难度低，安装时直接挂接在对应构件的挂柱或者卡槽里即可，不需要额外的连接附件，非常适合安装空间紧凑、载荷不算特别大的应用场景。做这类弹簧的三维建模时，首先要确定的是弹簧的中径、钢丝直径、有效圈数这几个核心参数，中径决定了弹簧的安装径向边界，钢丝直径直接影响弹簧的刚度和承载能力，有效圈数则和弹簧的变形量、刚度直接相关，圈数越多刚度越小，相同载荷下的变形量越大。建模过程中要注意两端挂钩的弯折半径，弯折半径不能小于钢丝直径的2倍，否则弯折位置会出现应力集中，实际使用时很容易在挂钩根部发生断裂失效，很多新手建模时容易把弯折半径做的太小，忽略了实际加工的工艺性和使用中的应力问题，做出来的模型看起来没问题，

　　实际打样或者量产时就会出现断裂、寿命不达标的问题。安装边界方面，这类弹簧的轴向安装尺寸要考虑自由长度和工作拉伸长度的差值，预留足够的变形空间，径向则要留出弹簧受载后直径膨胀的余量，因为拉伸弹簧受拉时，弹簧中径会有微小的收缩？不对，不对，压缩弹簧受压时中径会膨胀，拉伸弹簧受拉时中径会略微缩小，所以径向预留的间隙只要能覆盖自由状态下的弹簧外径，再留出0.5到1毫米的活动余量即可，不需要留太大的间隙，避免弹簧工作时出现歪斜、卡滞的问题。另外挂钩的开口尺寸要和安装位置的挂柱直径匹配，挂柱直径一般要比挂钩的内圈直径小0.3到0.8毫米，既保证安装方便，又不会因为间隙太大导致工作时弹簧脱落、晃动产生异响。在实际选型使用时，

　　还要注意弹簧的初拉力参数，初拉力是拉伸弹簧在卷制过程中通过工艺手段让圈与圈之间产生的贴紧力，只有外载荷超过初拉力时弹簧才会开始伸长，这个参数可以根据使用场景调整，比如需要复位力比较灵敏的按键结构，就可以选择初拉力较小的弹簧，避免按键按动时初始阻力太大影响手感；如果是需要长期保持张紧力的线束固定结构，就可以选择初拉力稍大的弹簧，保证线束在设备振动过程中始终保持张紧状态，不会出现松脱晃动的问题。建模时还要注意弹簧两端的并紧圈处理，拉伸弹簧的两端一般不需要像压缩弹簧那样做磨平处理，因为它的端面不需要承受轴向压力，只要保证挂钩的位置对称，两个挂钩的中心连线和弹簧轴线保持在同一平面内，避免安装后弹簧受偏载，偏载会让弹簧局部应力过大，大幅缩短使用寿命，严重时甚至会在工作几圈后就出现断裂。另外在做装配验证时，要模拟弹簧的最大拉伸长度，确认弹簧拉伸到最大工作长度时，挂钩的受力角度不会出现侧向掰扯的情况，挂钩的受力方向最好和弹簧轴线保持一致，如果受力方向有偏角，要在安装结构上做导向或者调整挂钩的形式，比如把半圆钩改成可调式的转钩，不过转钩的结构更复杂，成本也更高，普通场景下一体成型的半圆钩完全能满足使用需求。
